Informações completas do sufixo – 330103-00-06-50-02-05

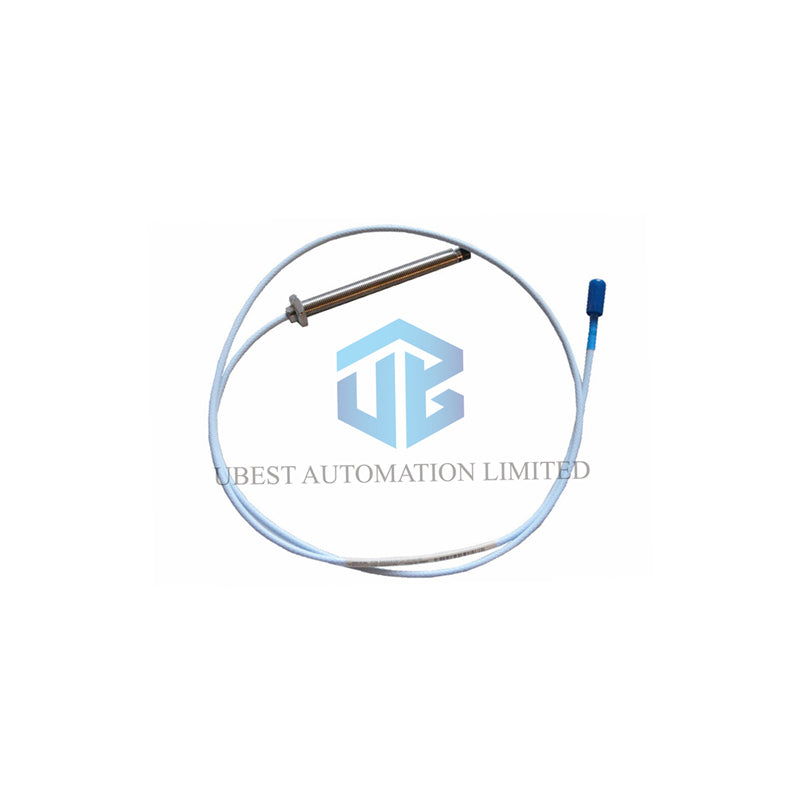

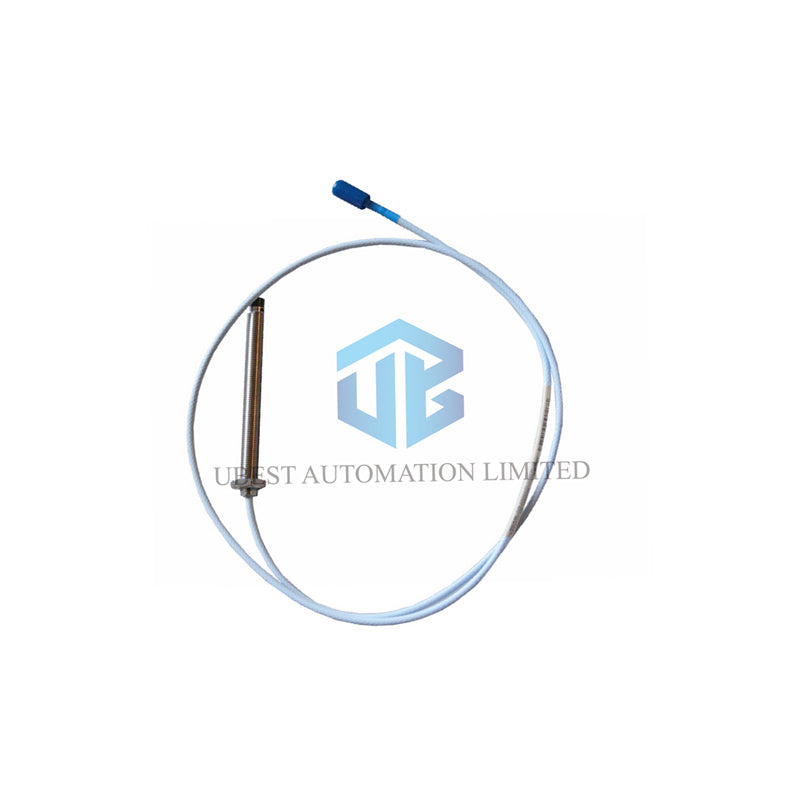

• 330103 – Sonda 3300 XL 8 mm, rosca M10 x 1, sem proteção
  • 00 – Comprimento sem rosca: 0 mm
  • 06 – Comprimento total da carcaça: 60 mm
  • 50 – Comprimento total: 5,0 metros (16,4 pés) – para uso somente com sensor Proximitor® de 5 metros
  • 02 – Conector coaxial miniatura ClickLoc, cabo padrão
  • 05 – Aprovações de órgãos: CSA, ATEX, IECEx

Especificações técnicas – Sondas de Proximidade 3300 XL 8 mm

• Marca / Fabricante: Bently Nevada
• Modelo: 330103-00-06-50-02-05
• Tipo: Sondas de Proximidade 3300 XL 8 mm
• Faixa linear: 2 mm (80 mils) de 0,25 a 2,3 mm
• Folga recomendada (vibração radial): -9 Vcc (~1,27 mm / 50 mils)
• Resistência DC da sonda (5,0 m): 8,73 ± 0,50 Ω
• Resposta em frequência: suporta cabeamento de campo até 305 m (1000 pés)
• Material da ponta: Polissulfeto de difenileno (PPS)
• Material da carcaça: Aço inoxidável AISI 303 / 304
• Rosca: M10 x 1, engajamento máximo 15 mm
• Faixa de temperatura (sonda padrão): -52°C a +177°C (-62°F a +350°F)
• Faixa estendida (ponta/cabo): até +218°C (ponta) / +260°C (cabo)
• Umidade: <3% de variação ASF após 56 dias a 93% UR (IEC 68-2-3)
• Vedação de pressão: Anel de vedação Viton®, projeto para pressão diferencial
• Peso: 323 g/m (11,4 oz/pé)
• Aprovações: CSA, ATEX, IECEx (Classe I, Zona 0, Div 1 & 2)

Tolerância ambiental & aprovações

• Temperatura de operação/armazenamento: -52°C a +177°C (sonda padrão)
• Ponta da sonda com temperatura estendida: -52°C a +218°C; cabo: -51°C a +260°C
• Teste de umidade a 93% com mínima variação do fator de escala
• Classes de temperatura ATEX/IECEx T1 a T5 (ver cronograma para detalhes)
• Instalações intrinsecamente seguras (ia) e não inflamáveis (nA, ec) conforme desenhos

Perguntas frequentes (FAQ)

• Qual é a faixa linear do 330103-00-06-50-02-05? Ela oferece uma faixa linear de 2 mm de 0,25 a 2,3 mm de folga.
• Posso usar esta sonda em áreas perigosas? Sim, o sufixo -05 inclui aprovações CSA, ATEX e IECEx para Zona 0/1/2 e Div 1/2.
• Qual conector este modelo utiliza? As Sondas de Proximidade 3300 XL com a opção 02 possuem conector coaxial miniatura ClickLoc.
• O que há de especial no comprimento de 5,0 metros? Esta sonda (opção 50) é projetada para uso somente com sensor Proximitor® de 5 metros.
• Qual é o comprimento total da carcaça para esta variante? A opção 06 oferece comprimento da carcaça de 60 mm.
