Descrição

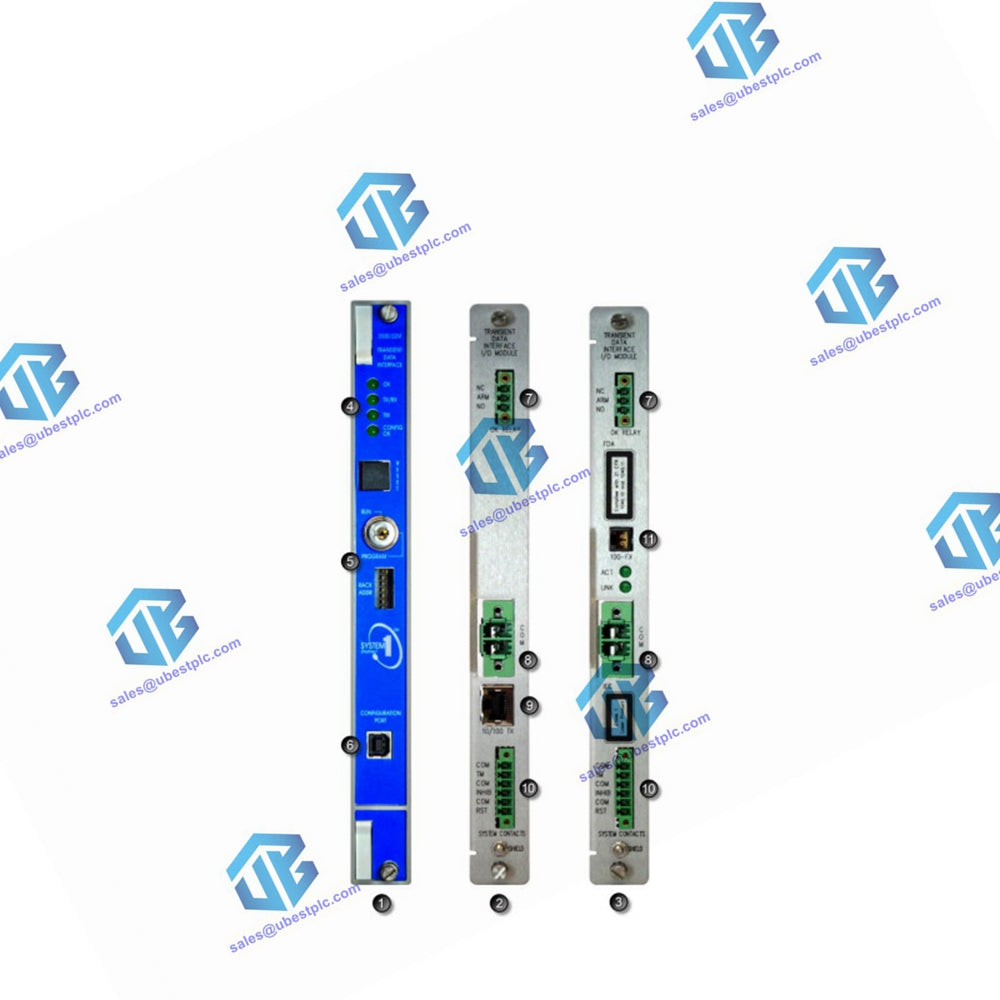

O Interface de Dados Transitórios 3500/22M (TDI) é a interface entre o sistema de monitoramento 3500 e o software compatível (software de Monitoramento e Diagnóstico de Condição System 1 e software de Configuração do Sistema 3500). O TDI combina a função de um Módulo de Interface de Rack 3500/20 (RIM) com a capacidade de coleta de dados de um processador de comunicação como o TDXnet. O TDI reside no slot adjacente às fontes de alimentação de um rack 3500. Ele se conecta com monitores da série M (3500/40M, 3500/42M, etc.) para coletar continuamente dados dinâmicos de estado estacionário e transitórios (forma de onda) e transmitir esses dados através de um link Ethernet para o software host. Consulte a seção de Compatibilidade no final deste documento para mais informações.

A capacidade de captura de dados estáticos é padrão com o TDI. No entanto, o uso de um Disco de Habilitação de Canal opcional permitirá que o TDI capture também dados transitórios dinâmicos e de alta resolução. O TDI incorpora a função de processador de comunicação dentro do rack 3500. Embora o TDI forneça certas funções comuns a todo o rack, ele não faz parte do caminho crítico de monitoramento e não afeta o funcionamento adequado e normal do sistema geral de monitoramento para proteção automática de máquinas. Cada rack 3500 requer um TDI ou RIM, que sempre ocupa o Slot 1 (ao lado das fontes de alimentação).

Especificações

Entradas

• Consumo de Energia: 10,5 Watts

Dados

• USB-B no Painel Frontal
• 10Base-T/100Base-TX I/O: Ethernet 10Base-T ou 100Base-TX, detecção automática
• 100Base-FX I/O: Ethernet Fibra Óptica 100Base-FX

Saídas

LEDs do Painel Frontal

• LED OK: Indica quando o 3500/22M está operando corretamente
• LED TX/RX: Indica quando o 3500/22M está se comunicando com os outros módulos no rack
• LED TM: Indica quando o rack 3500 está no modo Trip Multiply
• LED CONFIG OK: Indica que o rack 3500 possui uma configuração válida

Módulo E/S

Função de Relé OK

• Indica quando o rack 3500 está operando normalmente ou quando uma falha foi detectada no rack. O usuário pode selecionar um contato “ABERTO” ou “FECHADO” para anunciar uma condição NÃO OK. Este relé sempre opera como “Normalmente Energizado”.

Avaliações

• Relé OK padrão é classificado para 5A @ 24 Vcc/120 Vca, 120 Watts/600 VA de Potência Comutada (máximo)
• Relé OK com contatos banhados a ouro é classificado para até 1 mA @ 1 Vcc (mínimo)
• Proteção contra Arco: Supressores de arco são fornecidos.

Controles

• Botão de Reset do Rack no Painel Frontal: Limpa alarmes travados e Derrota de Canal OK Temporizado no rack. Executa a mesma função que o contato “Reset do Rack” no módulo I/O
• Interruptor de Endereço: Usado para definir o endereço do rack: 127 endereços possíveis
• Chave de Configuração: Usada para colocar o rack 3500 em modo “EXECUTAR” ou “PROGRAMA”. O modo EXECUTAR permite a operação normal do rack e bloqueia alterações de configuração. O modo PROGRAMA permite a operação normal do rack e também permite configuração local ou remota do rack. A chave pode ser removida do rack em qualquer posição, permitindo que o interruptor permaneça na posição EXECUTAR ou PROGRAMA. Trancar o interruptor na posição EXECUTAR permite restringir reconfiguração não autorizada do rack. Trancar o interruptor na posição PROGRAMA permite reconfiguração remota do rack a qualquer momento.

Contatos do Sistema do Módulo I/O

• Multiplicador de Disparo: Usado para colocar o rack 3500 em Multiplicador de Disparo

Corrente Máxima

Limites Ambientais

• Módulo TDI, I/O 10Base-T/100Base-TX e I/O 100Base-FX
  • Temperatura de Operação: -30°C a +65°C (-22°F a +149°F)
  • Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)
  • Umidade: 95%, sem condensação

Duração da bateria

• TDI com alimentação: 38 anos a 50°C (122°F)
• TDI sem alimentação: 12 anos a 50°C (122°F)

Físico

Dimensões do Módulo TDI (Altura x Largura x Profundidade):

• 241,3 mm x 24,4 mm x 241,8 mm (9,50 pol x 0,96 pol x 9,52 pol)
• Peso: 0,91 kg (2,0 lbs)

Dimensões dos Módulos I/O (Altura x Largura x Profundidade):

• 241,3 mm x 24,4 mm x 99,1 mm (9,50 pol x 0,96 pol x 3,90 pol)
• Peso: 0,20 kg (0,44 lbs)

Requisitos de Espaço no Rack

• Módulo TDI: 1 slot frontal de altura total
• Módulos I/O: 1 slot traseiro de altura total

Informações para Pedido

Módulo TDI 3500/22M e I/O

• 3500/22M-01-02-00
  • 3500/22M: Módulo de Interface de Dados Transitórios 3500/22M
  • -01: Tipo de Interface de Dados Transitórios é Padrão (uso para aplicações de monitoramento padrão)
  • -02: Tipo do Módulo I/O é Ethernet 100Base-FX (Fibra Óptica)
  • -00: Nenhuma Aprovação da Agência
