Descrição

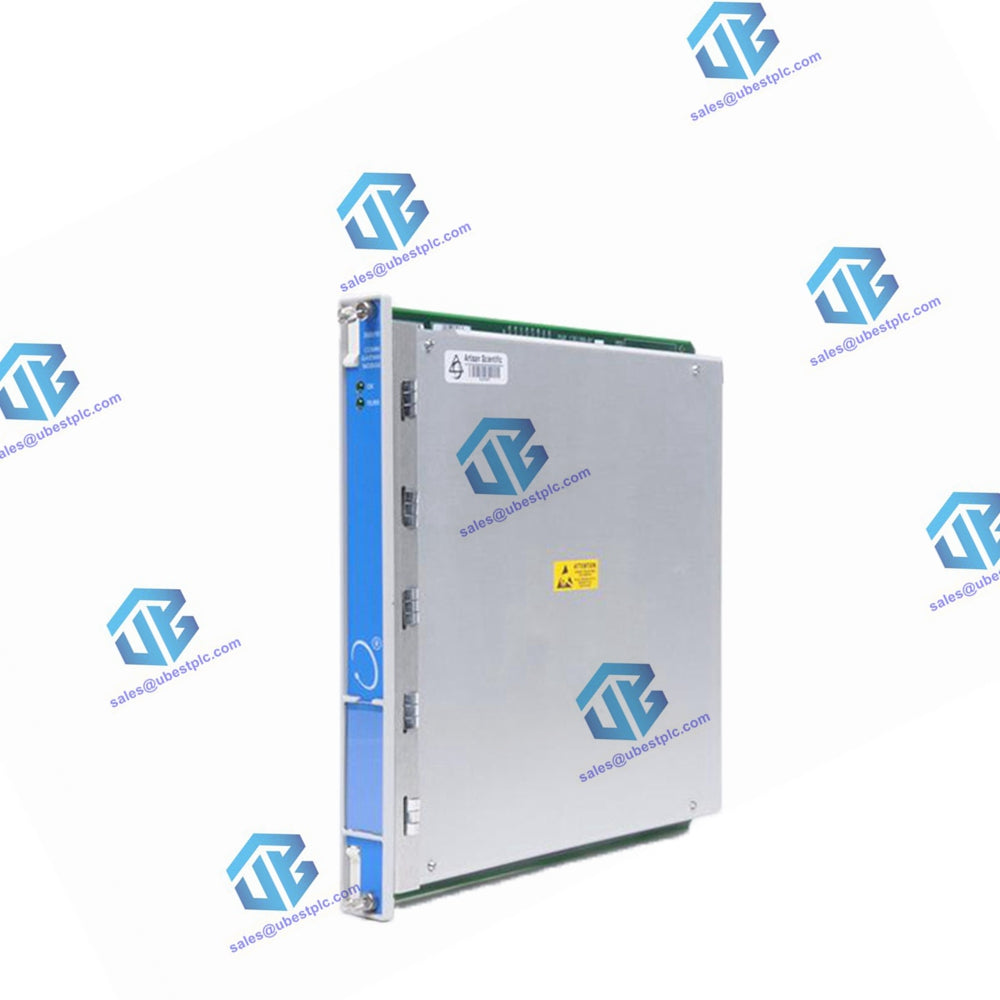

O Módulo Tacômetro 3500/50M é um módulo de 2 canais que aceita entrada de sondas de proximidade ou captadores magnéticos para determinar a velocidade rotativa do eixo, aceleração do rotor ou direção do rotor. O módulo compara essas medições com pontos de alarme programáveis pelo usuário e gera alarmes quando os pontos são violados. O Módulo Tacômetro é programado usando o software de Configuração do Rack 3500. As seguintes opções de configuração estão disponíveis:

• Monitoramento de Velocidade, Alarme de Ponto de Ajuste e Alarme de Faixa de Velocidade
• Monitoramento de Velocidade, Alarme de Ponto de Ajuste e Notificação de Velocidade Zero
• Monitoramento de Velocidade, Alarme de Ponto de Ajuste e Alarme de Aceleração do Rotor
• Monitoramento de Velocidade, Alarme de Ponto de Ajuste e Notificação de Rotação Reversa

Especificações

Entradas

Sinal

• Cada Módulo Tacômetro 3500/50M aceita até dois sinais de transdutor de sondas de proximidade ou captadores magnéticos.

Faixa de Sinal de Entrada

• +10,0 V a -24,0 V (Sinais que excedem essa faixa são limitados internamente pelo módulo.)

Impedância de Entrada

• 20 kΩ (padrão)
• 40 kΩ (TMR)
• 7.15 kΩ (Barreira Interna)

Consumo de Energia

• 5,8 watts, típico

Transdutores

• Aceita 1 a 2 sinais de transdutor de proximidade (Restrições podem se aplicar a captadores magnéticos.)

Saídas

LEDs do Painel Frontal

• LED OK: Indica quando o Módulo Tacômetro 3500/50M está operando corretamente.
• LED TX/RX: Indica quando o Módulo Tacômetro está se comunicando com outros módulos no rack 3500.
• LED de Bypass: Indica quando o Módulo Tacômetro está no Modo Bypass.

Saídas de Transdutor com Buffer

• A frente de cada módulo possui um conector coaxial para cada canal. Cada conector é protegido contra curto-circuito e ESD.
• Saídas com buffer estão disponíveis no módulo E/S via conectores estilo Euro.

Impedância de Saída

• 550 Ω

Fonte de Alimentação do Transdutor

• 24 Vcc, 40 mA máximo por canal

Saída do Registrador

• +4 a +20 mA (Os valores são proporcionais à faixa de escala total do módulo (rpm ou rpm/min). Valores individuais do registrador são fornecidos para cada canal. A operação do monitor não é afetada por curtos-circuitos nas saídas do registrador.)

Conformidade de Tensão (saída de corrente)

• Faixa de 0 a +12 Vcc através da carga (A resistência da carga é de 0 a 600 Ω)

Resolução

• 0,3662 µA por bit ±0,25% de erro à temperatura ambiente ±0,7% de erro na faixa de temperatura

Taxa de Atualização

• Aproximadamente 100 ms

Dimensões Físicas

Dimensões do Módulo Monitor (Placa Principal) (Altura x Largura x Profundidade)

• 241,3 mm x 24,4 mm x 241,8 mm (9,50 pol x 0,96 pol x 9,52 pol)

Peso

• 0,82 kg (1,8 lb)

Requisitos de Espaço no Rack

Módulo de Monitor

• 1 slot frontal de altura total
