Especificações e Recursos

Número do modelo

• 3504E

Tipo

• TMR (Redundância Modular Tripla)

Tensão

• 24 ou 48 VCC (selecionado usando o software TriStation)

Pontos

• 64, comum, acoplado em CC

Faixa de CC

• 20-72 VDC

Tensão Máxima

• 72 VCC

Nível de Comutação

• • 24 V:
    • De DESLIGADO para LIGADO: Maior que 18 VCC
    • De LIGADO para DESLIGADO: Menos de 6 VCC
  • 48 V:
    • De DESLIGADO para LIGADO: Maior que 32 VCC
    • De LIGADO para DESLIGADO: Menos de 11 VCC

Ligação Nominal

• Negligenciável

Histérese Típica

• 4 VCC/7 VCC

Atraso de Entrada

• • De DESLIGADO para LIGADO: Menos de 10 ms
  • De LIGADO para DESLIGADO: Menos de 10 ms

Isolamento Mínimo por Ponto

• Não aplicável

Impedância Nominal de Entrada

• Maior que 30 KΩ

Carga Nominal de Potência de Campo

• Negligenciável

Indicadores Diagnósticos

• • Status de Entrada: 1 por ponto
  • Status do Módulo: PASS, FAULT, ACTIVE

Teste Preso

• LIGADO e DESLIGADO

Código de Cor

• Vermelho Escuro

Weight: 4.7 to 6.0 lbs. (2.1 kg. to 2.7 kg)

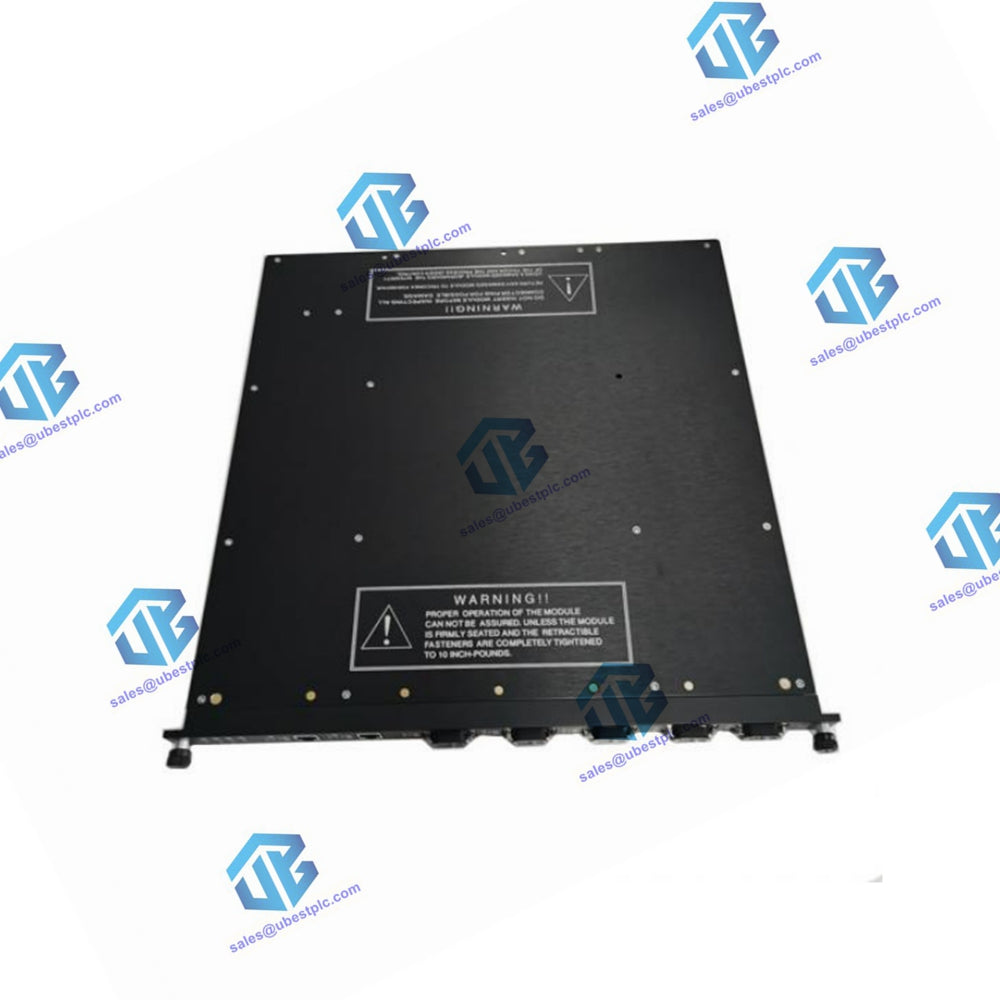

Os modelos 3504E são módulos avançados projetados para aplicações industriais, oferecendo desempenho robusto com altas capacidades de diagnóstico. O 3564 é um módulo único com uma ampla faixa de CC e tempos de resposta rápidos, enquanto o 3504E é um módulo TMR que proporciona redundância e confiabilidade aprimoradas, com flexibilidade na seleção de tensão. Ambos os modelos apresentam indicadores de diagnóstico detalhados e são codificados com a cor vermelho escuro para fácil identificação.
