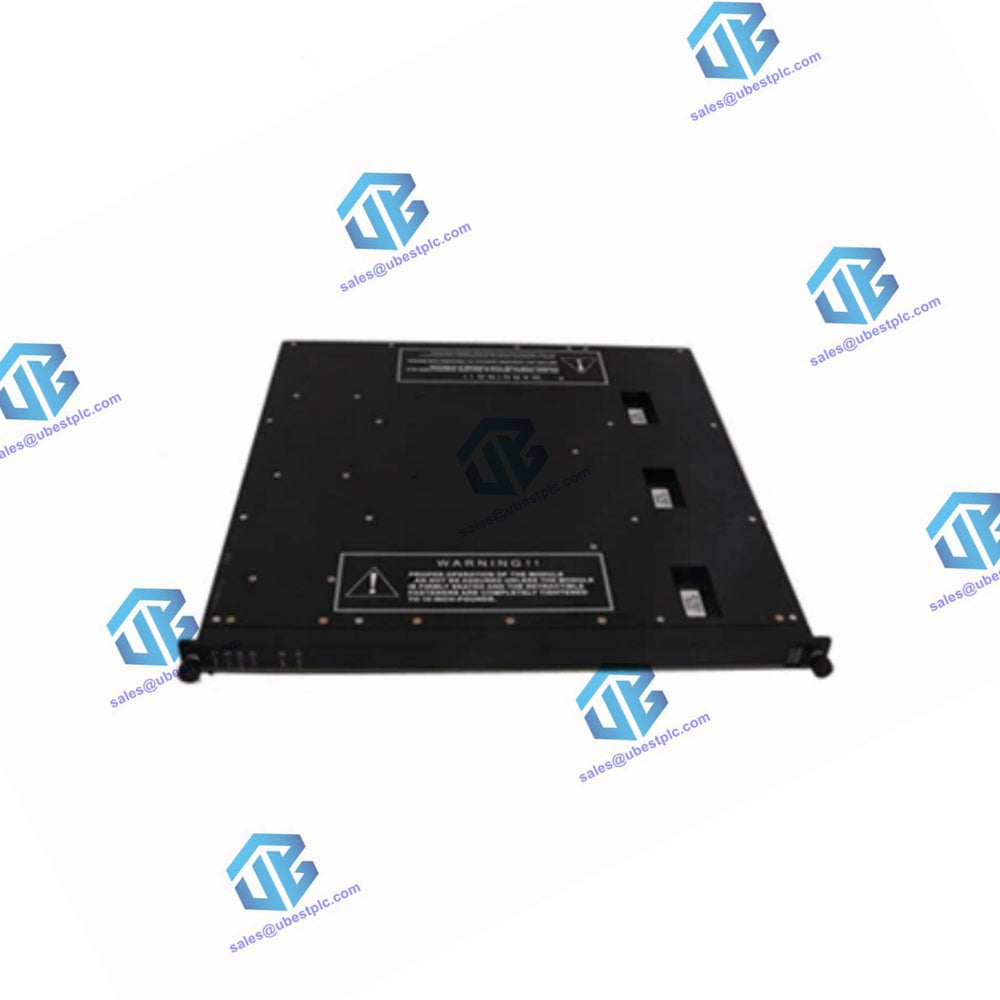

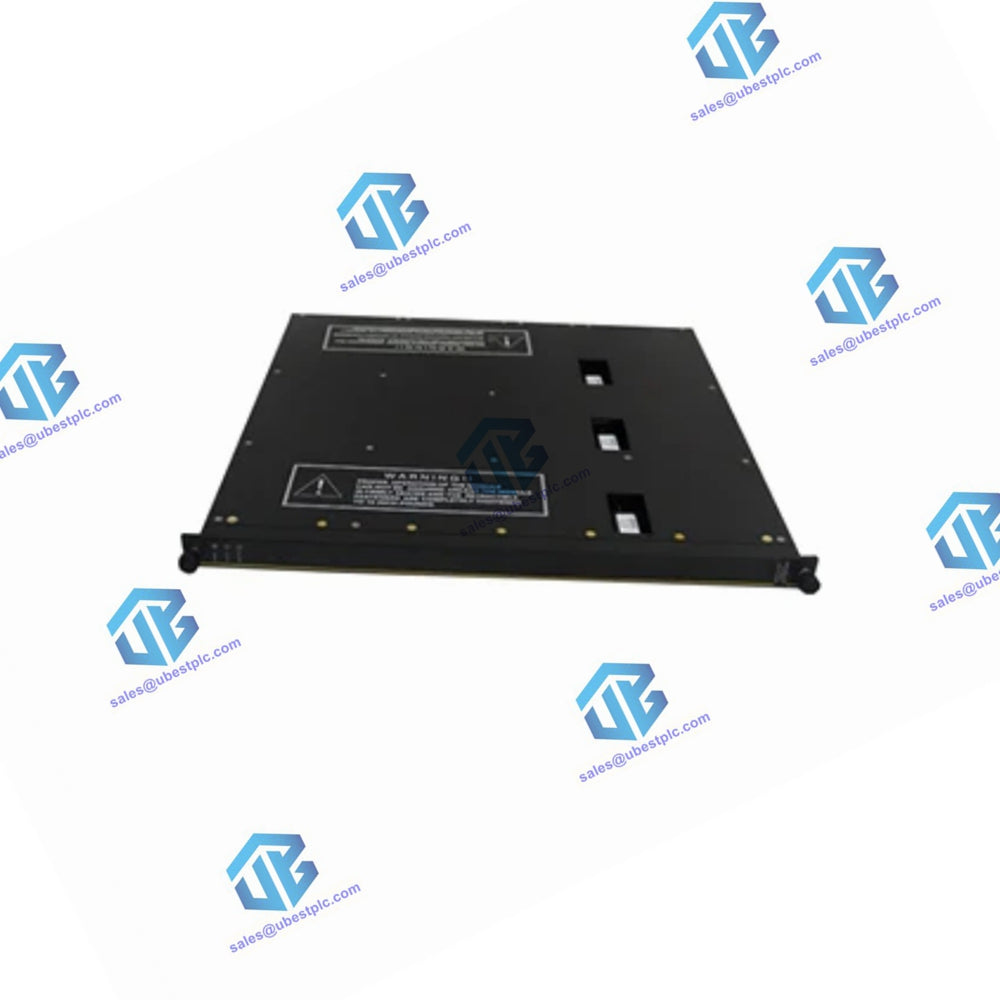

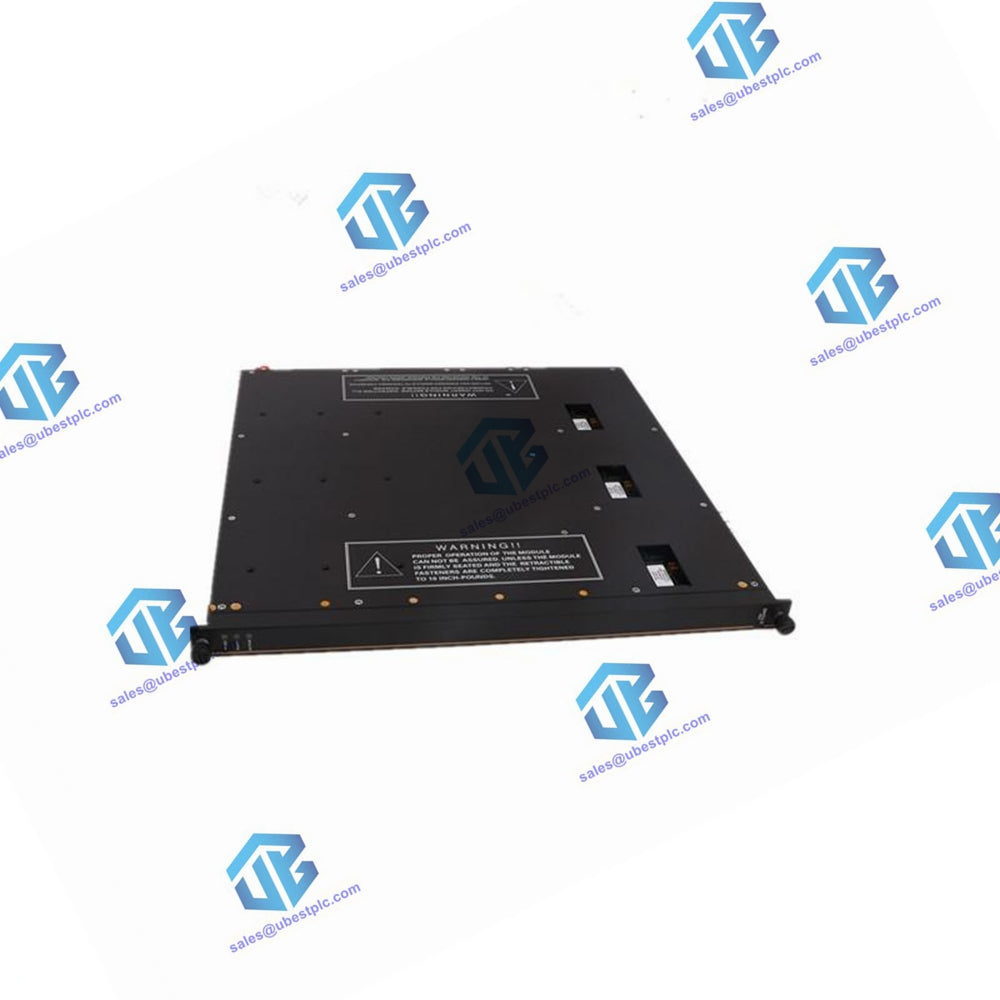

Visão Geral dos Módulos de Entrada Analógica

Introdução Os Módulos de Entrada Analógica (AI) consistem em três canais de entrada independentes. Cada canal recebe sinais de tensão variável, converte-os em valores digitais e transmite esses valores para os três módulos do Processador Principal mediante solicitação. No modo de Redundância Modular Tripla (TMR), um algoritmo de seleção do valor médio garante dados corretos para cada varredura. Cada ponto de entrada é detectado de forma que uma falha em um único canal não afete os outros canais. Diagnósticos contínuos para cada canal detectam falhas, ativando o indicador de Falha do módulo e o sinal de alarme do chassi. O indicador de Falha sinaliza uma falha no canal, não uma falha no módulo, permitindo que o módulo opere com até dois canais defeituosos. Os Módulos AI suportam capacidade hot-spare para substituição online de módulos defeituosos. Eles requerem um painel de terminação externo (ETP) e são mecanicamente codificados para instalação correta em um chassi Tricon.

Especificações do MóduloNúmeros de Modelo: 3703E

Tensão:

• 3703E: 0-5V ou 0-10V, + 6% (selecionável usando TriStation 1131)

Tipo: TMR, AI

Número de Pontos de Entrada:

• 3703E: 16, diferencial, isolado

Pontos Isolados:

• 3703E: Sim

Taxa de Atualização da Entrada:

• 3703E: 50 ms

Resolução: 12 bits

Precisão: < 0,15% da Faixa de Escala Completa (FSR), de 0° a 60°C

Resistência de Entrada (carga): 30 MΩ (DC), mínimo

Resistência com Energia Desligada:

• 3703E: 30 MΩ (DC), mínimo

Rejeição de Modo Comum:

• 3703E: -90 dB @ 60Hz, mínimo; -100 dB @ DC, mínimo

Faixa de Modo Comum:

• 3703E: +200V pico

Isolamento entre Terminais:

• 3703E: 20 KΩ, típico

Rejeição de Modo Normal:

• A 8Hz: -3 dB
• A 60Hz: -17 dB
• A 120Hz: -23 dB

Proteção contra Sobretensão na Entrada: 150 VDC/115 VAC contínuo

Faixa de Corrente:

• 3703E: 0-20 mA, shunt de 250 Ω para 5V, shunt de 500 Ω para 10V

Indicadores de Diagnóstico: Pass, Falha, Ativo

Código de Cor:

• 3703E: Amarelo mostarda

Conclusão Os Módulos de Entrada Analógica são componentes essenciais projetados para confiabilidade e precisão, apresentando canais de entrada independentes, diagnósticos abrangentes e a capacidade de operar apesar de falhas em canais. Eles estão equipados com vários recursos de segurança e operacionais, tornando-os adequados para aplicações críticas.
