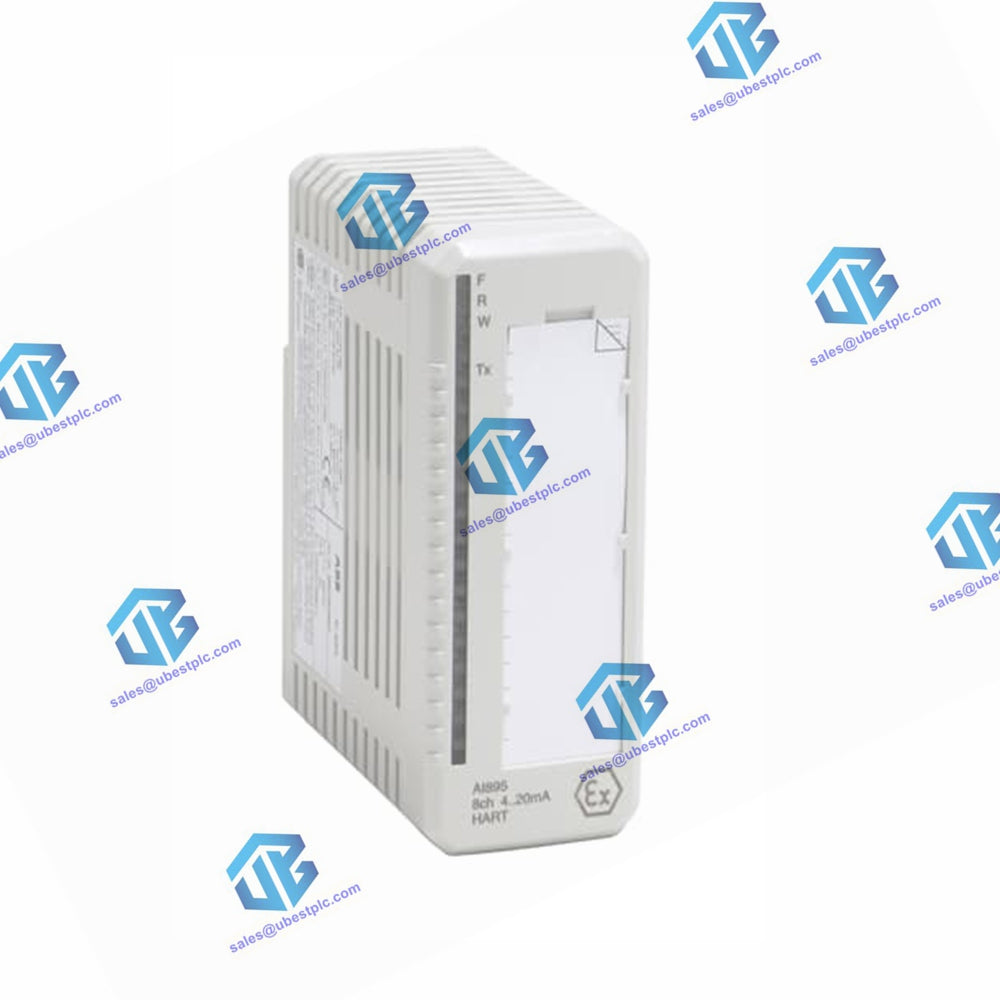

Número do Artigo: 3BSC690141R1
Tipo: Entrada Analógica
Especificação do Sinal: RTD ou TC
Número de Canais: 8
Tipo de Sinal: Diferencial
Segurança Intrínseca: Sim
Mecânica: S800

Dados Detalhados

• Resolução: 15 bits + sinal
• Impedância de Entrada: >10 MΩ
• Isolamento: Isolado em grupo do terra
• Erro:
  • TC/mV: <20 µV
  • RTD (0-400 Ω): <0.1 Ω
  • RTD (0-4000 Ω): <1 Ω
• Deriva de Temperatura:
  • TC/mV: <20 µV/10°C
  • RTD (0-400 Ω): <0.1 Ω/10°C
  • RTD (0-4000 Ω): <1 Ω/10°C
• Tempo de Ciclo de Atualização: (número de canais ativos) x 125 + 125 ms
• Tensão de Modo Comum de Entrada: +/- 5V
• CMRR, 50Hz, 60Hz: >100 dB
• NMRR, 50Hz, 60Hz: >80 dB
• Tensão Nominal de Isolamento: 50 V
• Tensão de Teste Dielétrico: 500 V a.c.
• Dissipação de Potência: 0.5 W
• Consumo de Corrente +5 V Modulebus: Tip. 90 mA, Máx. <125 mA

Diagnóstico

• LEDs Frontais: F(alha), R(un), W(arning)
• Supervisão: Circuito aberto, curto-circuito para RTD

Ambiente e Certificação

• Marca CE: Sim
• Segurança Elétrica: EN 61010-1, EN 61010-2-201
• Local Perigoso: ATEX/IECEx Zona 2 com interface para Zona 0, cFMus C1, Div 2/Zona 2 com interface para C1, C2, C3 Div 1/Zona 0
• Temperatura de Operação: 0 a +55 °C (+32 a +131 °F)
• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Grau de Poluição: Grau 2, IEC 60664-1
• Proteção contra Corrosão: ISA-S71.04: G3
• Umidade Relativa: 5 a 95 %, sem condensação
• Temperatura Máxima Ambiente: 55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
• Classe de Proteção: IP20 conforme IEC 60529
• Condições Mecânicas de Operação: IEC/EN 61131-2
• EMC: EN 61000-6-4, EN 61000-6-2
• Categorias de Sobretensão: IEC/EN 60664-1, EN 50178
• Classe do Equipamento: Classe I conforme IEC 61140; (terra protegido)
• Conformidade RoHS: DIRETIVA/2011/65/EU (EN 50581:2012)
• Conformidade WEEE: DIRETIVA/2012/19/EU

Compatibilidade

• Uso com MTU: TU890, TU891
• Código de Chaveamento: BA

Parâmetros de Segurança Intrínseca

• U0 (Grupos CENELEC EUA): IIC
• I0 (Grupos CENELEC EUA): IIB
• P0 (Grupos CENELEC EUA): IIA
• U0 - C0 (uF): 1.41
• U0 -L0 (mH): 88
• U0 -L/R (uH/O): 586
• I0 - C0 (uF): 9
• I0 -L0 (mH): 352
• I0 -L/R (uH/O): 2347
• P0 - C0 (uF): 36
• P0 -L0 (mH): 706
• P0 -L/R (uH/O): 4707

Dimensões

• Largura: 45 mm (1.77”)
• Profundidade: 102 mm (4.01”), 111 mm (4.37”) incluindo conector
• Altura: 119 mm (4.7”)
• Peso: 0.16 kg (0.35 lbs.)
