Descrição

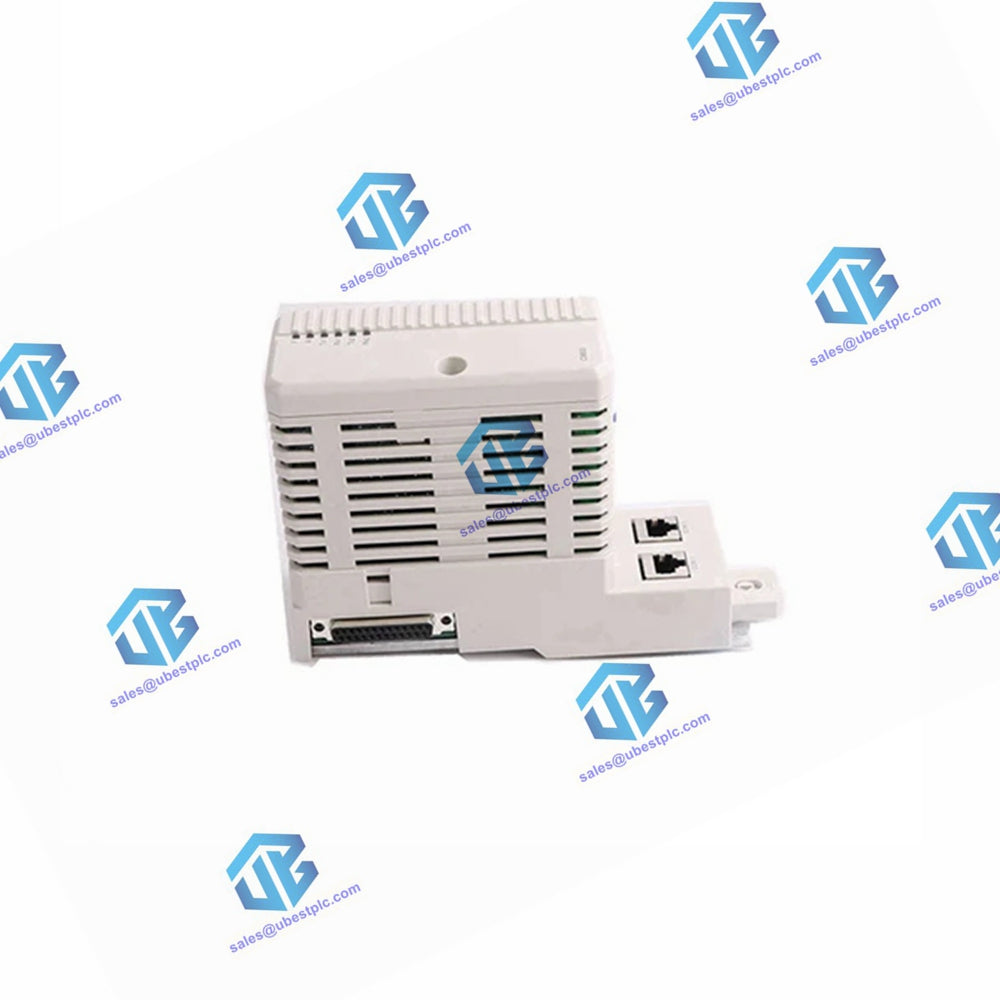

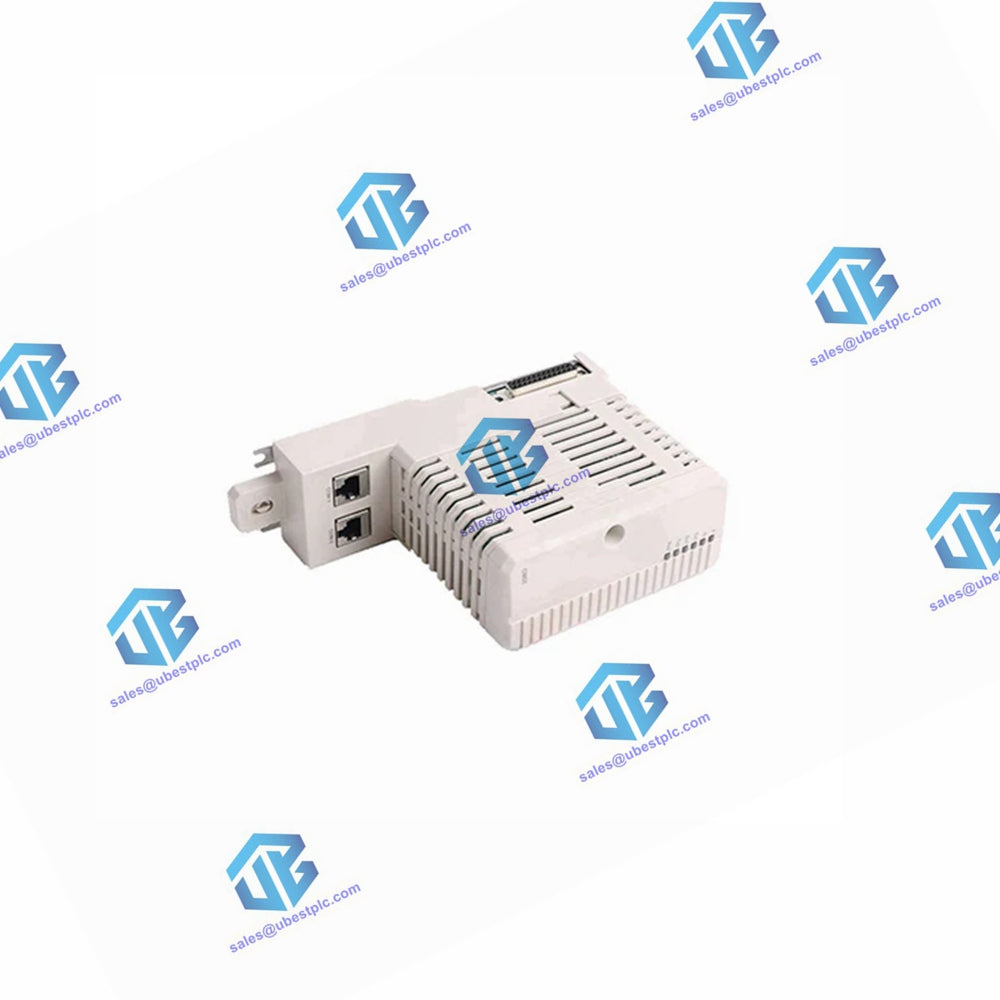

O ABB PM891K01 é uma unidade processadora monolítica que faz parte do hardware da Compact Product Suite. Ele integra uma fonte de alimentação, placas de CPU e terminação da unidade. O PM891 possui um microprocessador, memória RAM, um relógio em tempo real, indicadores LED, um botão INIT e uma interface Secure Digital. Diferente de outras unidades, não contém bateria interna. O PM891 tem duas portas Ethernet RJ45 (CN1, CN2) para conexões de Rede de Controle e uma porta serial RJ45 (COM4), que é isolada e usada para ferramentas de configuração. Suporta redundância de CPU para maior disponibilidade, incluindo CPU, CEX-Bus, interfaces de comunicação e I/O S800.

Características e Benefícios

• Confiabilidade e Procedimentos Simples de Diagnóstico de Falhas: Aumenta o tempo de atividade do sistema e simplifica a solução de problemas.
• Modularidade: Permite expansão do sistema passo a passo.
• Proteção Classe IP20: Fornece proteção adequada sem necessidade de invólucros.
• Certificação EMC Completa: Garante conformidade com os padrões de compatibilidade eletromagnética.
• Alto Desempenho e Grande Memória para Aplicações: Oferece desempenho robusto para aplicações exigentes.
• CEX-Bus Seccionado com BC810: Melhora a disponibilidade dividindo o CEX-Bus em segmentos separados.
• Portas de Comunicação Ethernet Redundantes Integradas: Garante comunicação confiável com redundância.

Informações Gerais

• Número do Artigo: 3BSE053241R1 (PM891K01)
• Redundância: Sim
• Alta Integridade: Não
• Frequência do Clock: 450 MHz
• Desempenho: 1000 operações booleanas em 0,043 ms
• Memória: 256 MB
• RAM Disponível para Aplicação: 208.985 MB
• Memória Flash para Armazenamento: Sim

Dados Detalhados

• Tipo de Processador: MPC8270
• Tempo de Comutação em Configuração Redundante: Máx 10 ms
• Número de Aplicações por Controlador: 32
• Número de Programas por Aplicação: 64
• Número de Diagramas por Aplicação: 128
• Número de Tarefas por Controlador: 32
• Número de Diferentes Tempos de Ciclo: 32
• Tempo de Ciclo por Programas de Aplicação: Até 1 ms
• Flash PROM para Armazenamento de Firmware: 16 MB
• Fonte de Alimentação: 24 V CC (19.2-30 V CC)
• Consumo de Energia (+24 V típico/máx): 660/750 mA
• Dissipação de Energia: 15,8 W (18 W máx)
• Entrada de Status da Fonte de Alimentação Redundante: Sim
• Bateria de Backup Integrada: Não
• Sincronização de Relógio: 1 ms entre controladores AC800M pelo protocolo CNCP
• Fila de Eventos no Controlador por Cliente OPC: Até 3000 eventos
• Velocidade de Transmissão AC 800M para Servidor OPC: 36-86 eventos/seg, 113-143 mensagens de dados/seg
• Módulos de Comunicação no Barramento CEX: 12
• Corrente de Alimentação no Barramento CEX: Máx 2,4 A
• Clusters de E/S no Modulebus com CPU Não Redundante: 0 elétricos + 7 ópticos
• Clusters de E/S no Modulebus com CPU Redundante: 0 elétricos + 7 ópticos
• Capacidade de E/S no Modulebus: Máx 84 módulos
• Taxa de Varredura do Modulebus: 0 - 100 ms (tempo real dependendo do número de módulos I/O)
• Corrente de Alimentação no Módulo Elétrico: 24 V: máx. 1,0 A, 5 V: máx. 1,5 A
• Canais Ethernet: 2
• Interface Ethernet: 10/100 Mbit/s
• Protocolo de Rede de Controle: MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
• Backbone de Rede de Controle Recomendado: Ethernet comutado de 100 Mbit/s
• Estabilidade do Relógio em Tempo Real: 50 ppm (aprox. 0,5 h/ano)
• Interface RS-232C: 1 para ferramenta de serviço (COM4)
• Interface RS-232C (COM3): Não suportado
• Interface RS-232C (COM4): RS-232C, 9 600 baud, RJ-45 fêmea (8 polos), opto isolada, sem suporte RTS-CTS

Ambiente e Certificação

• Temperatura de Operação: +5 a +55 °C (+41 a +131 °F)
• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Mudanças de Temperatura: 3 °C/minuto conforme IEC/EN 61131-2
• Grau de Poluição: Grau 2 conforme IEC/EN 61131-2
• Proteção contra Corrosão: G3 conforme ISA 71.04
• Umidade Relativa: 5 a 95 %, sem condensação
• Vibração:
  • 10 < f < 50 Hz: 0.0375 mm de amplitude
  • 50 < f < 150 Hz: 0.5 g de aceleração
  • 5 < f < 500 Hz: 0.2 g de aceleração
• Tensão Nominal de Isolamento: 50 V
• Tensão de Teste Dielétrico: 500 V a.c.
• Classe de Proteção: IP20 conforme EN 60529, IEC 529
• Altitude: 2000 m (6562 ft) de acordo com IEC/EN 61131-2
• Emissão & Imunidade: EN 61000-6-4, EN 61000-6-2
• Condições Ambientais: Industrial
• Marca CE: Sim
• Segurança Elétrica: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Local Perigoso: UL 60079-15, cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
• Certificados Marítimos: ABS, BV, DNV-GL, LR
• Aprovação TUV: Não
• Conformidade RoHS: EN 50581:2012
• Conformidade WEEE: DIRECTIVE/2012/19/EU

Dimensões e Peso

• Largura: 174 mm (6.85 in.)
• Altura: 186 mm (7.32 in.)
• Profundidade: 94 mm (3.70 in.)
• Peso (incluindo base): 1600 g (3.5 lbs)

O módulo processador ABB PM891K01 oferece uma combinação de alto desempenho, modularidade e confiabilidade, tornando-o uma escolha adequada para aplicações complexas de controle industrial.
