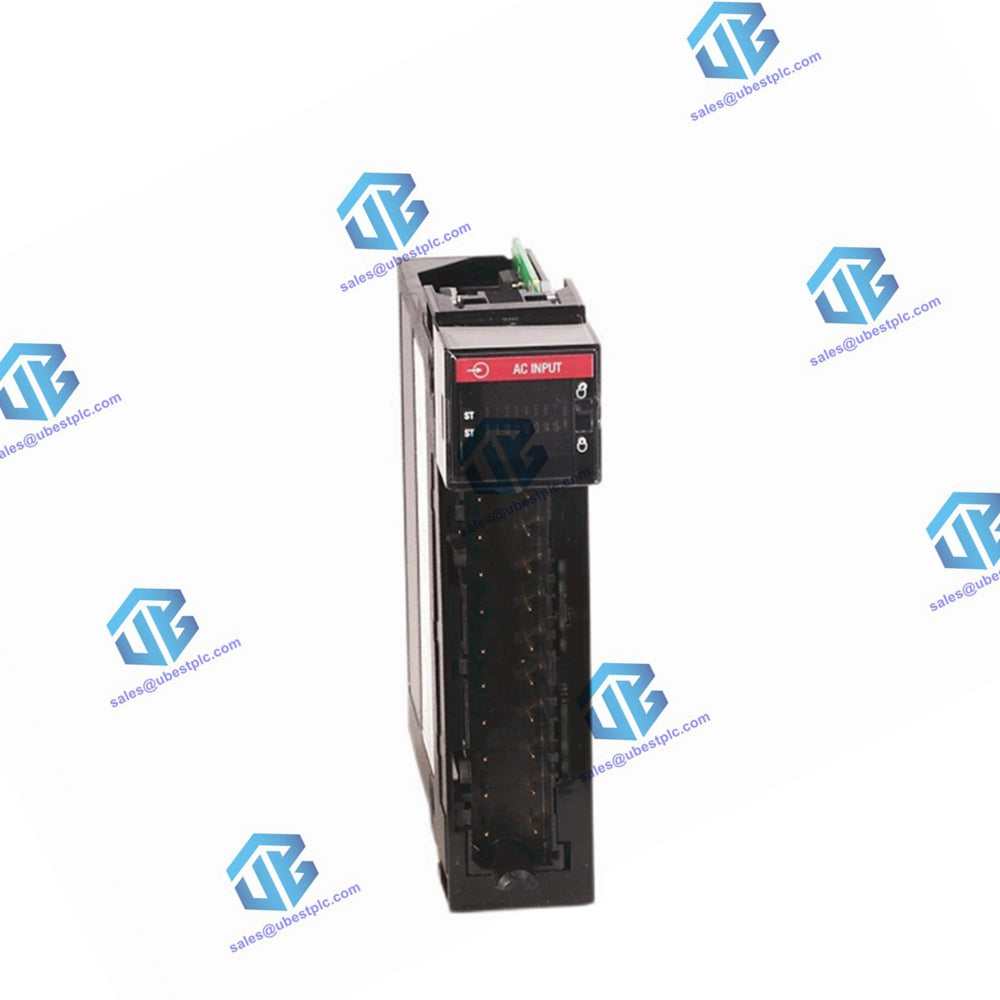

Módulo de Entrada 240V AC 1756-IM16I ControlLogix

Descrição

O 1756-IM16I é um módulo de entrada 240V AC para sistemas ControlLogix, projetado para lidar com entradas de alta tensão com isolamento individual para cada canal.

Características

• Entradas: 16 entradas isoladas individualmente.
• Categoria de Tensão: 240V AC, 50/60 Hz.
• Faixa de Tensão de Operação: 159…265V AC, 47…63 Hz.
• Tensão de Entrada: Nominal 240V AC, 50/60 Hz.
• Tempo de Atraso de Entrada:
  • Desligado para Ligado: Atraso de hardware máximo de 10 ms + tempo de filtro selecionável pelo usuário (1 ms ou 2 ms).
  • Ligado para Desligado: Atraso de hardware máximo de 8 ms + tempo de filtro selecionável pelo usuário (9 ms ou 18 ms).

Especificações

• Consumo de Corrente:
  • @ 5,1V: 100 mA
  • @ 24V: 3 mA
• Dissipação de Potência:
  • Máximo: 5,8 W @ 60 °C (140 °F)
  • Térmico: 19,78 BTU/h
• Tensão em Estado Desligado: Máximo 40V
• Corrente em Estado Desligado: Máximo 2,5 mA
• Corrente em Estado Ligado:
  • Mínimo: 5 mA @ 159V AC, 60 Hz
  • Máximo: 13 mA @ 265V AC, 60 Hz
• Tensão em Estado Ligado:
  • 159…265V AC, 47…63 Hz @ 30 °C (86 °F) todos os canais LIGADOS
  • 159…265V AC, 47…63 Hz @ 40 °C (104 °F) 8 pontos LIGADOS
  • 159…253V AC, 47…63 Hz @ 45 °C (113 °F) todos os canais LIGADOS
  • 159…242V AC, 47…63 Hz @ 60 °C (140 °F) todos os canais LIGADOS
• Corrente de Partida: Máximo 250 mA
• Impedância de Entrada: Máximo 20,38 kΩ @ 265V AC, 60 Hz
• Tempo de Atualização Cíclica: 200 µs…750 ms
• Alteração de Estado: Configurável por software
• Carimbo de Tempo das Entradas: ±200 µs
• Tensão de Isolamento: 250V (contínuo), tipo de isolamento básico, entradas para backplane e entrada para entrada

Características Físicas e Ambientais

• Carcaça de Bloco Terminal Removível: 1756-TBCH, 1756-TBS6H
• Largura do Slot: 1
• Categoria de Fio:
  • 1 - nas portas de sinal
  • 1 - nas portas de alimentação
• Tipo de Invólucro: Nenhum (estilo aberto)
• Código de Temperatura: Norte-Americano T4
• Umidade Relativa: 5…95% sem condensação (IEC 60068-2-30, Teste dB, Calor Úmido Sem Embalagem)
• Resistência a Vibração: 2 g @ 10…500 Hz (IEC 60068-2-6, Teste Fc, Operação)
• Resistência a Choque:
  • Operação: 30 g (IEC 60068-2-27, Teste Ea, Choque Sem Embalagem)
  • Não operando: 50 g (IEC 60068-2-27, Teste Ea, Choque Sem Embalagem)
• Conformidade de Emissões: IEC 61000-6-4
• Imunidade a ESD: IEC 61000-4-2, descargas por contato de 6 kV, descargas por ar de 8 kV
