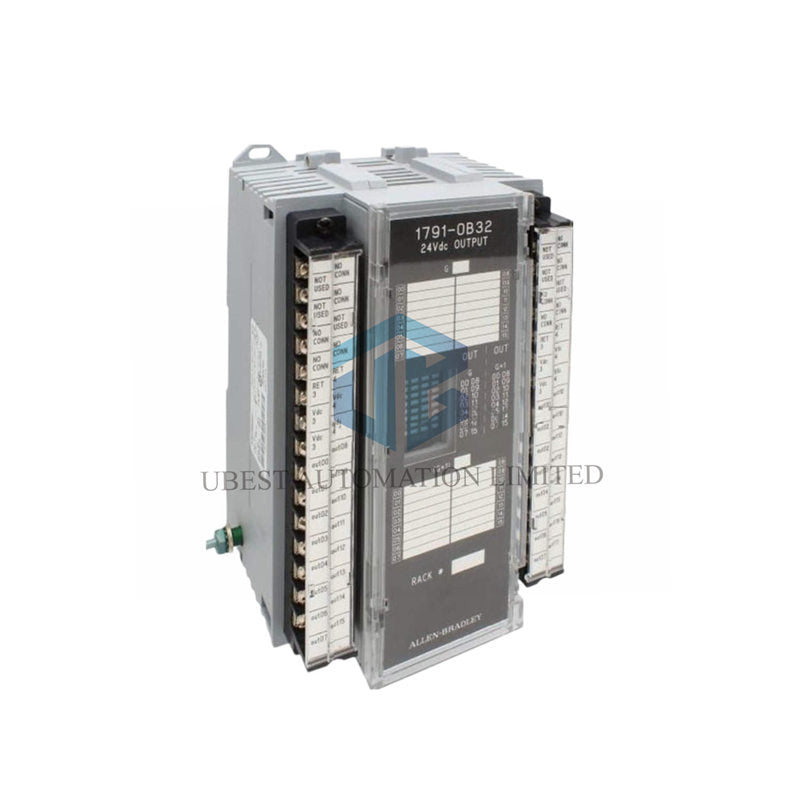

Allen-Bradley 1791-0B32: Bloco de Saída CC de Alta Densidade

Controle diversos dispositivos CC a partir de uma estação remota compacta. O Allen-Bradley 1791-0B32 oferece trinta e dois canais de saída CC em um único módulo Bloco I/O. Ele fornece comutação confiável de 10-30V CC para solenóides, indicadores e relés. Este módulo é projetado para aplicações de controle distribuído com as famílias clássicas de CLPs da Allen-Bradley.

Especificações Técnicas Detalhadas

• Modelo do Produto: Allen-Bradley 1791-0B32 (Série 1791 Bloco I/O).
• Configuração de Saída: 32 canais de saída CC do tipo sinking.
• Tensão e Corrente: 10-30V CC, 0,5A por ponto (montagem vertical a 60°C).
• Requisitos de Energia: Alimentação externa de 19,2-30V CC, corrente típica de 300 mA.
• Velocidade de Comutação: Resposta rápida: ≤0,5 ms para ligar, ≤1,0 ms para desligar.
• Classificação Térmica: Dissipação máxima de potência de 19,2W (65,5 BTU/h).
• Redução por Montagem: Montagem horizontal reduz a corrente para 0,25A por ponto a 60°C.
• Proteção Interna: Módulo inclui fusíveis internos para proteção do circuito.

Informações de Instalação e Fiação

• Montagem Preferencial: Recomenda-se montagem vertical para dissipação de calor ideal e classificação total de corrente.
• Fiação: Use fio sólido 14 AWG (2,0 mm²) com isolamento máximo de 3/64" em tiras de terminais removíveis.
• Chaves de Configuração: Dois conjuntos de interruptores DIP para definir grupo I/O, número do rack, taxa de transmissão e modo de falha.
• Indicadores de Status: Inclui LEDs de status COMM, STATUS e 16 LEDs de status I/O para monitoramento e solução de problemas facilitados.
• Peso do Módulo: 1,75 lbs (0,79 kg).
• Comunicação: Protocolo Universal Remote I/O para comunicação em rede distribuída.

Detalhes de Embalagem e Suporte

• A embalagem inclui um módulo de saída CC 1791-0B32 com etiquetas de identificação.
• Este produto é fornecido para manutenção de sistemas de controle legados existentes.
• Enviamos globalmente usando transportadoras confiáveis como FedEx, UPS e DHL.

Perguntas Frequentes de Especialistas

• Qual é a principal aplicação deste módulo em contextos modernos?
  Serve como peça de reposição crítica para manutenção de máquinas antigas, porém operacionais, em indústrias como embalagem, manuseio de materiais e automotiva que ainda utilizam controladores PLC-5 ou SLC 500 em redes Remote I/O.
• Por que a classificação de corrente muda tão significativamente com a orientação da montagem?
  Acúmulo de calor. A capacidade dos componentes de dissipar calor é muito melhor na orientação vertical devido ao fluxo natural de convecção do ar. A montagem horizontal retém calor, exigindo uma redução de 50% para evitar danos térmicos.
• Posso conectar uma entrada de CLP diretamente a esta saída?
  Sim, se a entrada do CLP for do tipo sinking (comum para entradas de 24V CC). A saída sinking deste módulo fornecerá um caminho para o terra para ativar a entrada do CLP quando energizada.
• Como configuro o endereço do módulo na rede Remote I/O?
  Use os dois bancos de interruptores DIP no módulo. Um define o "grupo inicial" e o número do rack, o outro define a taxa de comunicação e a resposta a falhas (como "último estado"). Você deve corresponder essas configurações à configuração no programa do CLP.
• O que acontece se uma saída for curto-circuitada?
  O fusível interno desse circuito deve queimar, protegendo o módulo. O módulo possui fusíveis individuais. Será necessário substituir o módulo inteiro ou buscar reparo se um fusível queimar, pois normalmente não são reparáveis pelo usuário.
