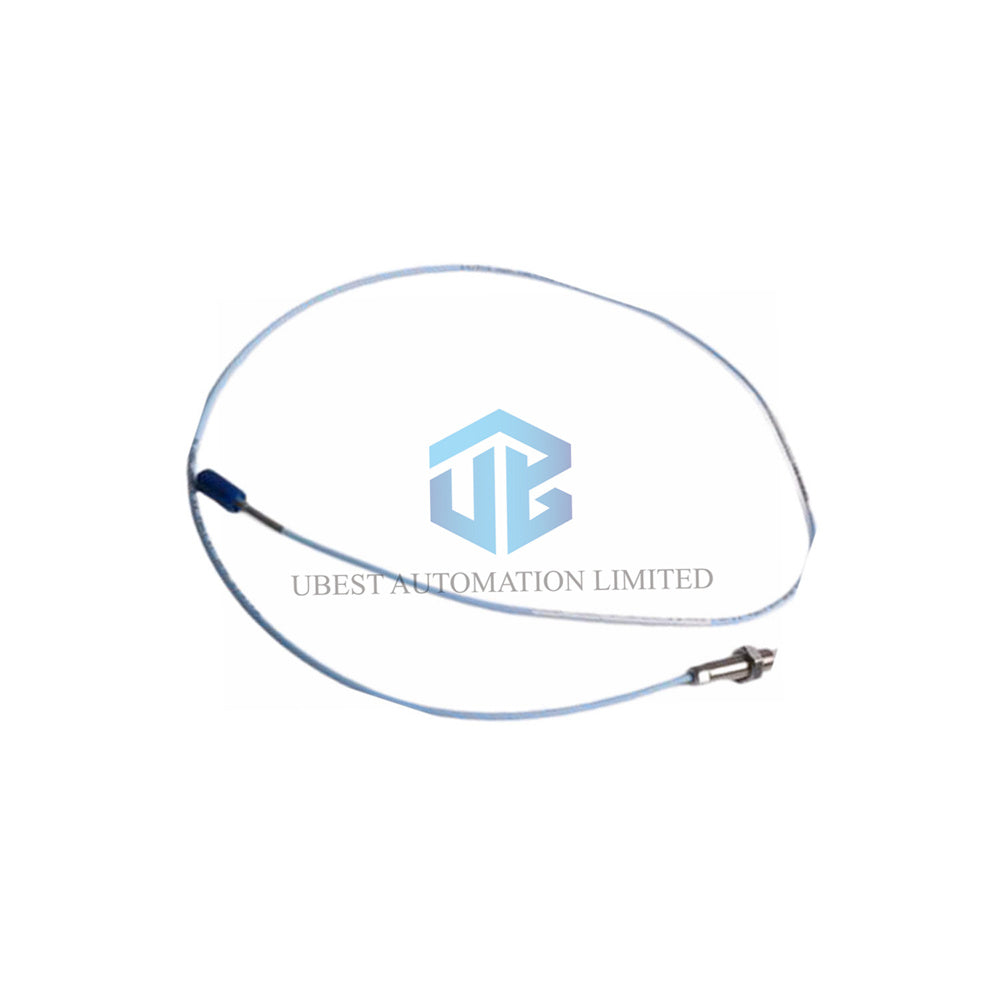

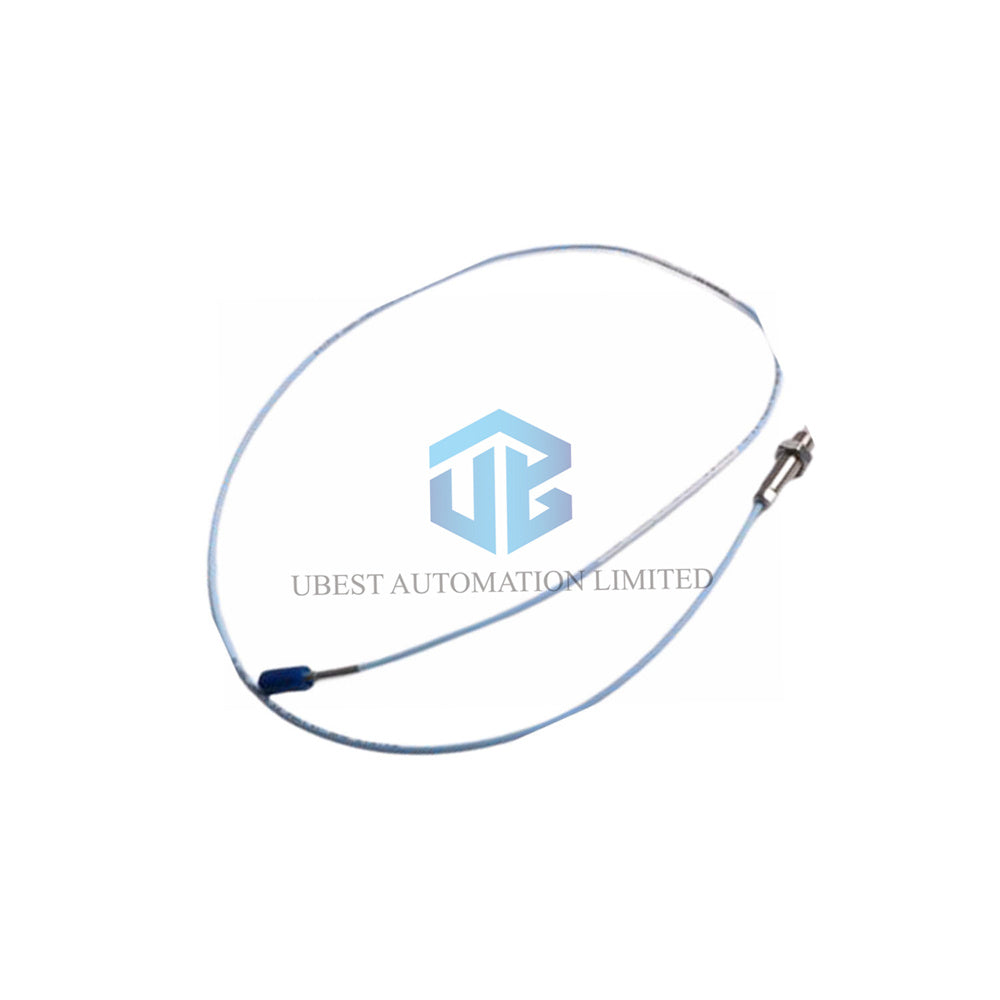

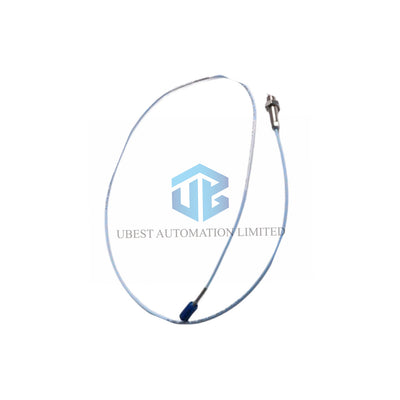

Sonda de Proximidade Bently Nevada 3300 NSv: Monitoramento Confiável de Vibração

Identificação do Produto & Especificações Principais

• Marca: Bently Nevada
• Modelo: Sonda de Proximidade 3300 NSv
• Número da Peça: 330908-00-19-10-02-05
• Detalhamento do Número da Peça:
  • 330908: Modelo Base - Sonda 3300 NSv, rosca 3/8-24 UNF, sem armadura
  • -00: Comprimento do Haste Sem Rosca = 0 polegada
  • -19: Comprimento Total da Carcaça = 1,9 polegada
  • -10: Comprimento Total do Cabo = 1,0 metro (39 polegadas)
  • -02: Tipo de Conector = Coaxial Miniatura ClickLoc com cabo padrão
  • -05: Aprovações de Agência = Múltiplas (ex.: ATEX, IECEx)
• Faixa de Medição Linear: 1,5 mm (60 mils), válida de 0,25 a 1,75 mm do alvo.
• Folga Recomendada para Instalação: 1,0 mm (40 mils) da superfície do alvo.
• Fator de Escala (Sensibilidade): 7,87 V/mm (200 mV/mil) com tolerância de +12,5%/-20%.
• Não Linearidade (DSL): Menor que ±0,06 mm (±2,3 mils) em toda a faixa.

Desempenho & Características Elétricas

• Resposta em Frequência: 0 a 10 kHz, com atenuação máxima de -3 dB usando cabos longos.
• Resistência DC da Sonda: 4,2 Ohms ± 0,5 Ohms (para o cabo integrado padrão de 1,0 m).
• Compatibilidade do Sistema: Esta sonda é totalmente intercambiável com as Sondas de Proximidade 3300 XL 8 mm mais antigas e componentes do sistema 3300 RAM.
• Especificações do Cabo:
  • Resistência do Cabo de Extensão: Condutor Central: 0,220 Ω/m, Blindagem: 0,066 Ω/m.
  • Capacitância do Cabo de Extensão: 69,9 pF/m (típico).
  • Fiação de Campo: Use cabo blindado de três condutores (16-24 AWG). O comprimento máximo é de 305 m até o monitor.
• Tamanho Mínimo do Alvo: diâmetro de 8,9 mm. Use um alvo de 13 mm ou maior para precisão ideal.

Construção Robusta & Classificações Ambientais

• Ponta da Sonda: Feita de Polifenileno Sulfeto (PPS) quimicamente resistente.
• Corpo da Sonda: Construído em aço inoxidável AISI 304 durável.
• Temperatura de Operação: -52°C a +177°C (-62°F a +351°F).
• Vedação de Pressão: Possui anel O Viton para vedação de pressão diferencial.
• Aprovações de Agências: O sufixo "-05" indica múltiplas certificações internacionais para áreas perigosas.

Diretrizes para Instalação Mecânica

• Monte a sonda para alcançar a folga recomendada de 1,0 mm (40 mil) do alvo.
• Torque do Corpo da Sonda: Aperte somente com a mão; máximo de 0,56 N•m (5 in-lb).
• Torque do Conector: Para rosca 3/8-24, o torque recomendado é 7,5 N•m (66 in-lb).
• Engajamento da Rosca: Não engaje mais que 0,563 polegadas das roscas da sonda.
• Manuseio do Cabo: Mantenha um raio mínimo de curvatura de 25,4 mm (1,0 polegada).
• Para eixos pequenos com menos de 13 mm, reduza a folga para minimizar o erro de medição.

Informações sobre Embalagem & Serviço

• Condição: Nova, 100% original, entregue em embalagem lacrada de fábrica.
• Conteúdo da Embalagem: Uma sonda de proximidade Bently Nevada 330908-00-19-10-02-05.
• Envio: Enviamos os pedidos prontamente via FedEx, UPS ou DHL para entrega confiável.

Perguntas Frequentes (FAQ)

• Posso usar esta sonda NSv com meu sistema 3300 existente? Sim, a sonda 3300 NSv é uma substituição mecânica e elétrica direta para as sondas 3300 RAM.
• Qual é a principal vantagem em relação às sondas antigas? Oferece resistência química significativamente melhor para ambientes agressivos, como compressores de processo.
• Qual o comprimento máximo do cabo entre a sonda e o monitor? Você pode usar até 305 metros (1000 pés) de cabeamento de campo com perda mínima de sinal.
• Esta sonda é adequada para eixos pequenos? Sim, mas para medições axiais em eixos com menos de 13 mm, siga cuidadosamente as diretrizes de ajuste da folga para garantir a precisão.
