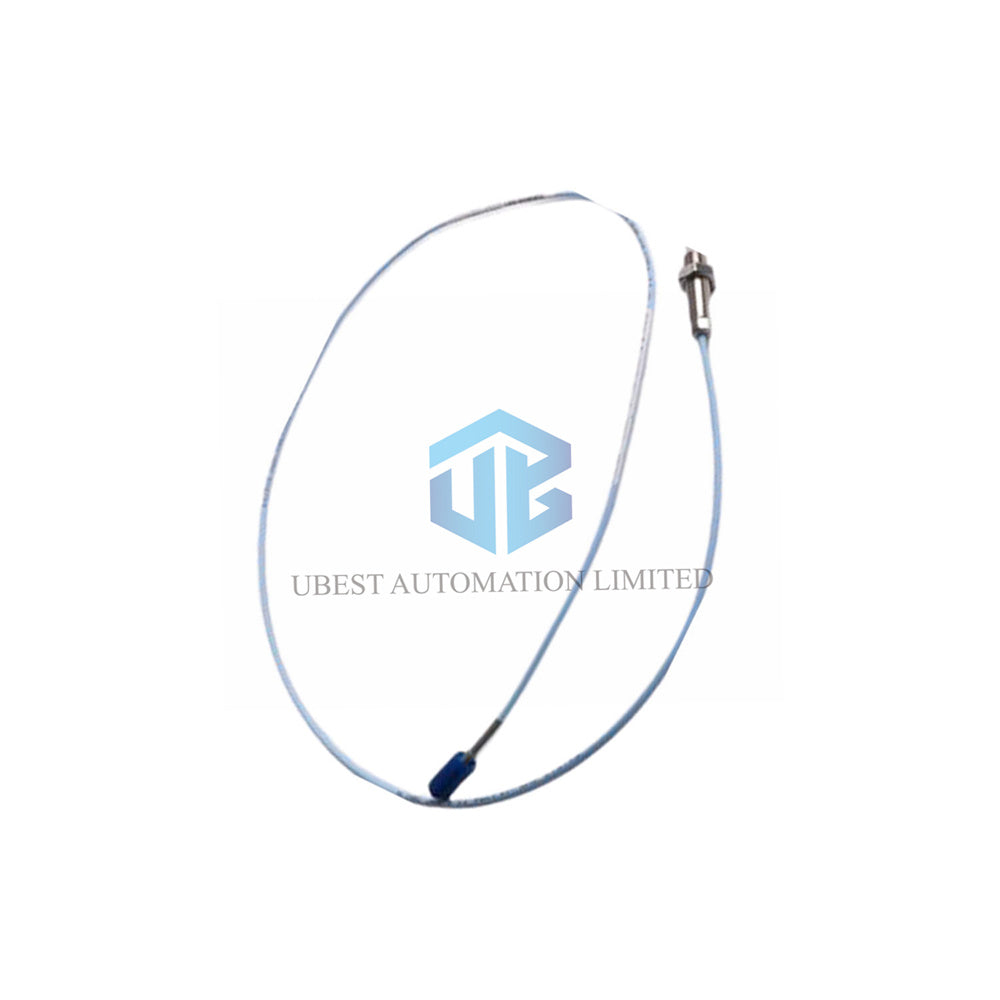

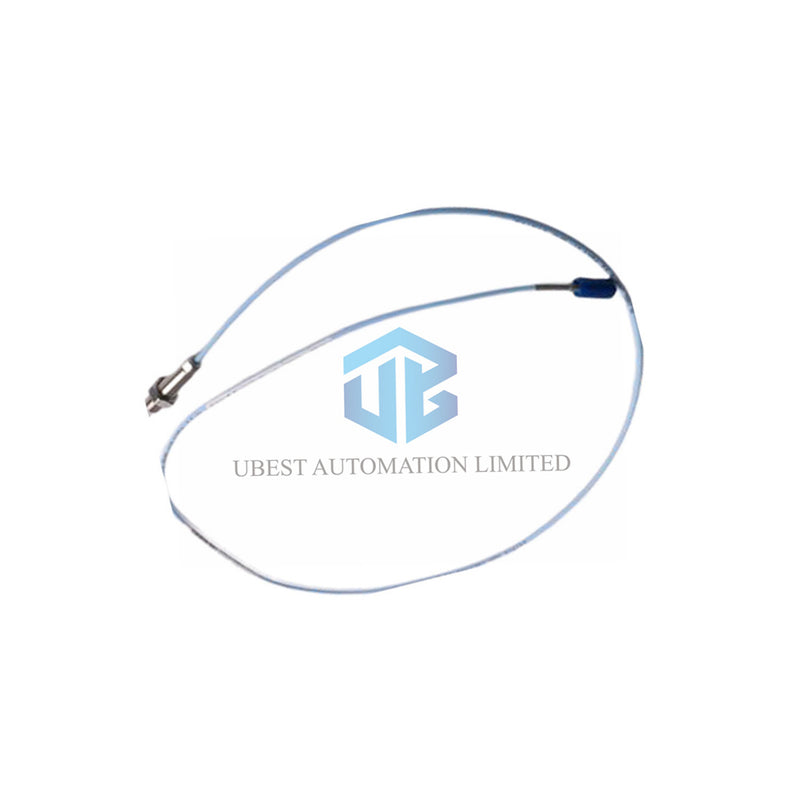

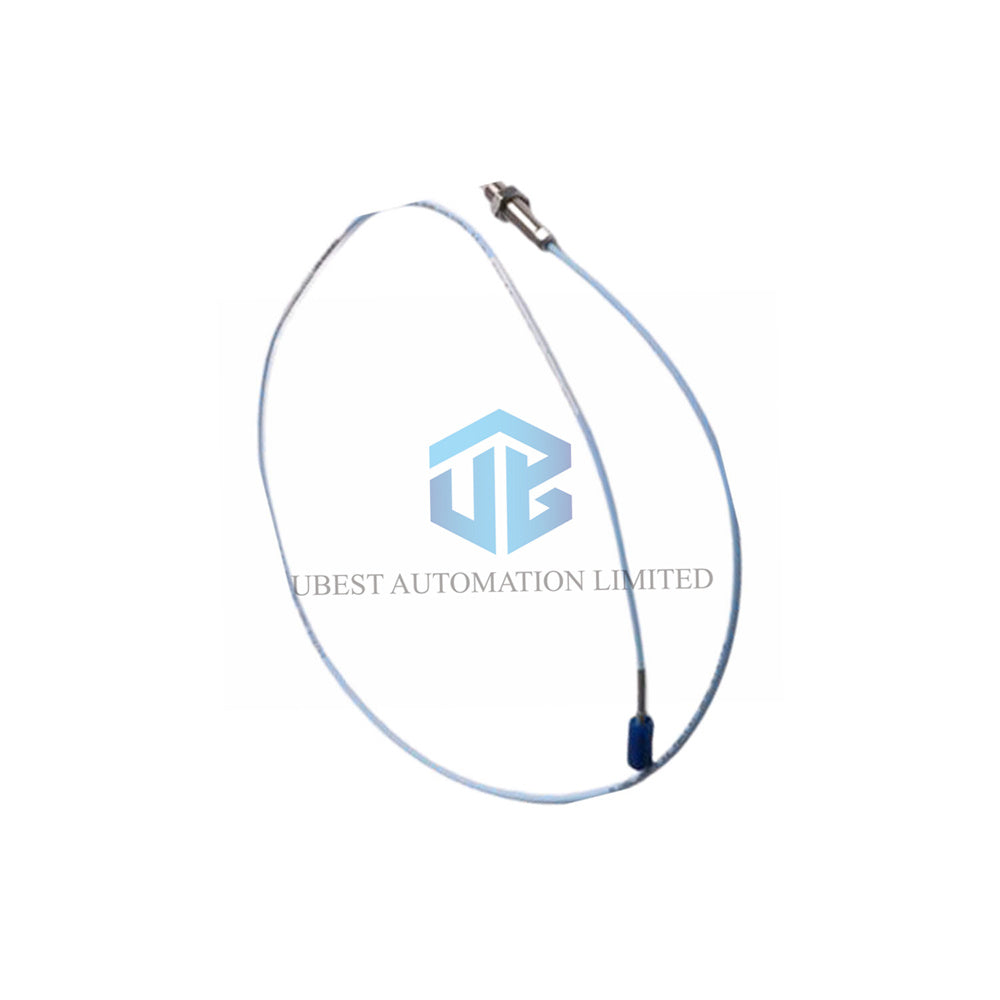

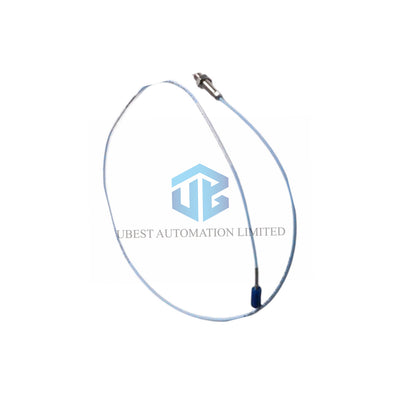

Sonda de Proximidade Bently Nevada 3300 NSv: Solução Avançada para Detecção de Vibração

Identificação do Produto e Especificações Principais

• Marca: Bently Nevada
• Modelo: Sonda de Proximidade 3300 NSv
• Número da Peça: 330908-00-46-05-02-05
• Configuração Detalhada do Número da Peça:
  • 330908: Modelo Base - Sonda 3300 NSv, rosca 3/8-24 UNF, sem proteção
  • -00: Comprimento sem rosca = 0 polegada
  • -46: Comprimento total da carcaça = 4,6 polegadas
  • -05: Comprimento total do cabo = 0,5 metro (20 polegadas)
  • -02: Tipo de conector = Coaxial miniatura ClickLoc, cabo padrão
  • -05: Aprovações de órgãos reguladores = Múltiplas (ex.: ATEX, IECEx)
• Faixa de Medição Linear: 1,5 mm (60 mils), de 0,25 mm a 1,75 mm da peça alvo.
• Configuração Recomendada da Folga: 1,0 mm (40 mils) da superfície da peça alvo.
• Fator de Escala (Sensibilidade): 7,87 V/mm (200 mV/mil) com tolerância de +12,5%/-20%.
• Linearidade (DSL): Desvio inferior a ±0,06 mm (±2,3 mils) em relação à linearidade perfeita.

Desempenho e Dados Elétricos

• Resposta em Frequência: 0 a 10 kHz, com mínima degradação do sinal em longas distâncias.
• Resistência DC da Sonda: 4,0 Ohms ± 0,5 Ohms (para o cabo integrado de 0,5 metro).
• Compatibilidade do Sistema: Totalmente intercambiável com sistemas antigos como as Sondas de Proximidade 3300 XL 8 mm e 3300 RAM.
• Parâmetros do Sistema Elétrico:
  • Resistência do Cabo de Extensão: Centro: 0,220 Ω/m, Blindagem: 0,066 Ω/m.
  • Capacitância do Cabo de Extensão: Tipicamente 69,9 pF por metro.
  • Fiação de Campo: Suporta até 305 metros de cabo blindado de três condutores.
• Requisitos da Peça Alvo: Diâmetro mínimo de 8,9 mm; 13 mm ou maior é recomendado.

Design Robusto e Especificações Ambientais

• Material da Ponta da Sonda: Polissulfeto de polifenileno (PPS) resistente a produtos químicos.
• Carcaça da Sonda: Construída em aço inoxidável AISI 304 resistente.
• Temperatura de Operação: Ampla faixa de -52°C a +177°C (-62°F a +351°F).
• Vedação: Utiliza anel de vedação Viton para proteção contra pressão diferencial.
• Certificações: O sufixo "-05" indica conformidade com múltiplas normas internacionais de segurança.

Perguntas Frequentes (FAQ)

• Esta sonda funciona com meu sistema de monitoramento 3300 antigo? Sim. A sonda 3300 NSv é uma substituição mecânica e elétrica direta para sondas 3300 RAM anteriores.
• Qual a vantagem do comprimento da carcaça de 4,6 polegadas? Permite instalação segura em furos de montagem mais profundos ou através de paredes de carcaça mais espessas.
• Qual a distância máxima de cabo suportada? O sistema suporta fiação de campo de até 305 metros (1000 pés) entre o sensor e o monitor.
• Este sensor é adequado para eixos de pequeno diâmetro? Sim, mas para medição axial precisa em eixos menores que 13 mm, siga as orientações específicas para ajuste da folga.
