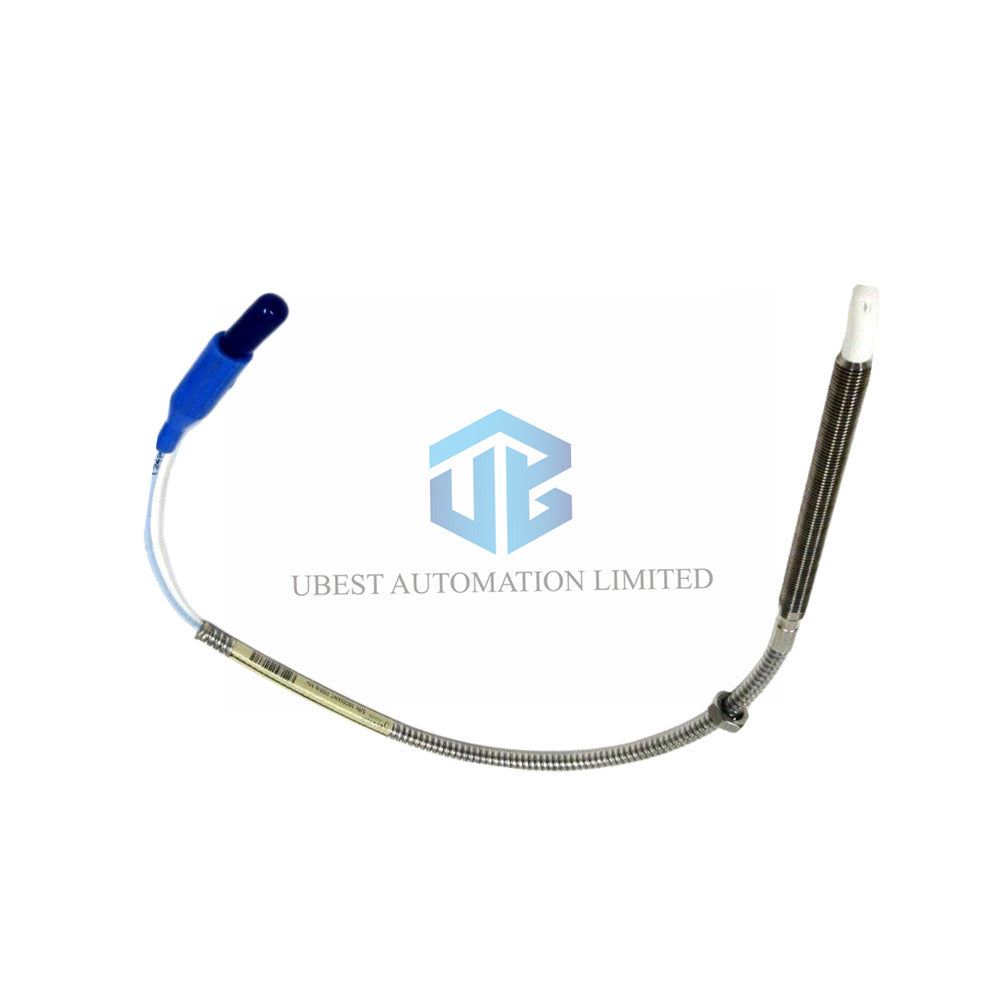

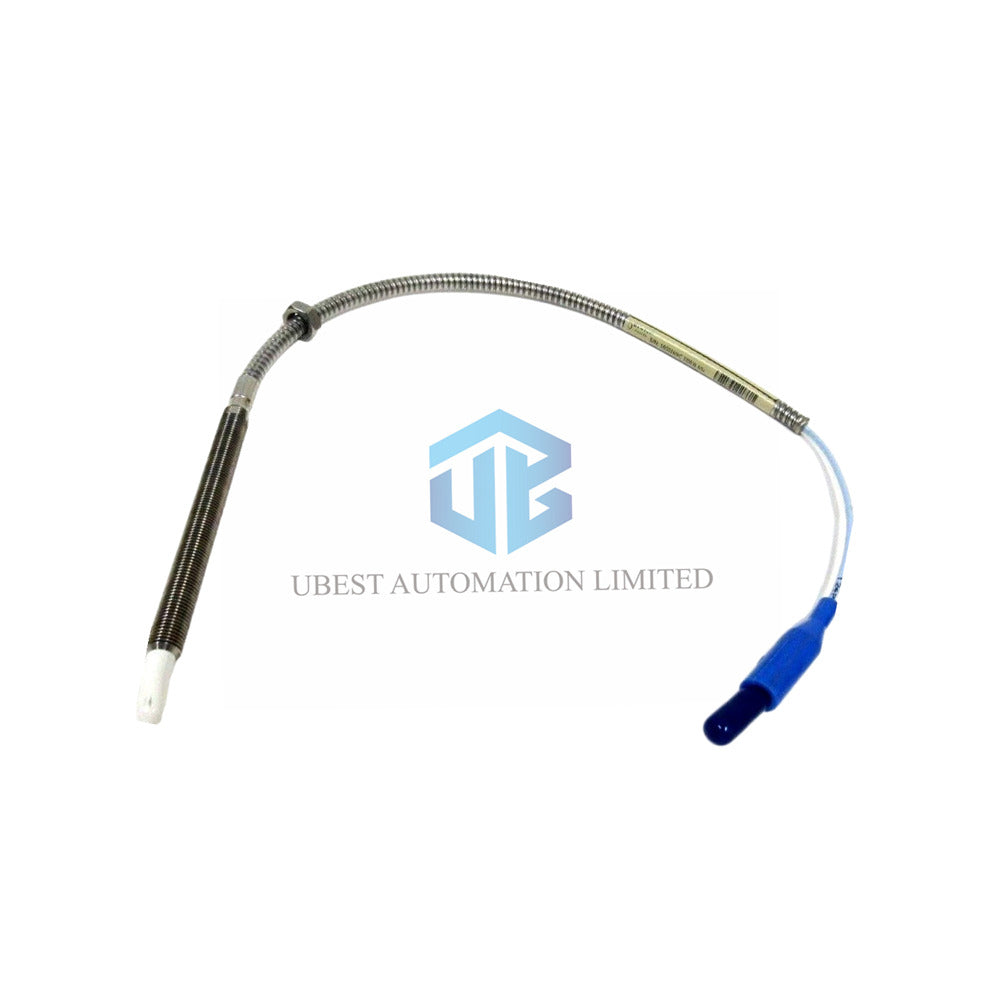

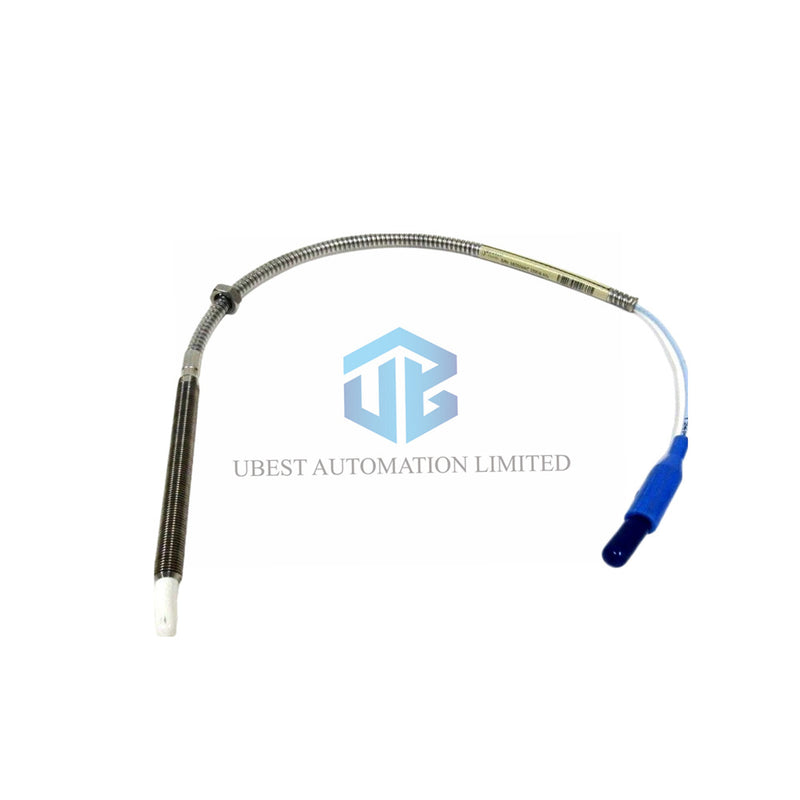

Nova Sonda de Proximidade Bently Nevada 3300 NSv com Caixa de 2,5 Polegadas

Detalhamento Completo do Modelo e Sufixo do Produto

• Marca: Bently Nevada
• Série: Sondas de Proximidade 3300 NSv
• Número Completo da Peça: 330909-00-25-10-02-00
  • 330909: Sonda 3300 NSv, rosca 3/8-24 UNF, blindada
  • -00: Comprimento sem rosca = 0 polegada
  • -25: Comprimento total da caixa = 2,5 polegadas
  • -10: Comprimento total do cabo = 1,0 metro (39 polegadas)
  • -02: Conector coaxial miniatura ClickLoc, cabo padrão
  • -00: Aprovação de agência não requerida

Especificações Técnicas Principais e Desempenho

• Características Elétricas:
  • Resistência DC da Sonda (RPROBE): 4,2 ± 0,5 ohms (para comprimento de 1,0 m)
  • Fator de Escala Incremental (ISF): 7,87 V/mm (200 mV/mil) ± tolerância
  • Faixa Linear: 1,5 mm (60 mils), de 0,25 a 1,75 mm do alvo
  • Configuração Recomendada da Folga: 1,0 mm (40 mils)
  • Linearidade (DSL): Melhor que ±0,06 mm (±2,3 mils)
• Resposta de Frequência e Sinal:
  • Resposta de Frequência: 0 a 10 kHz, +0/-3 dB típico
  • Suporta cabeamento de campo de até 305 metros (1000 pés)
• Design Mecânico e Físico:
  • Material da Ponta da Sonda: Polifenileno Sulfeto (PPS) resistente a produtos químicos
  • Caixa da Sonda: Aço inoxidável AISI 304 robusto, comprimento de 2,5"
  • Cabo Coaxial: 75 Ω, isolado em FEP, com blindagem em aço inoxidável
  • Raio Mínimo de Curvatura: 25,4 mm (1,0 polegada)
• Durabilidade Ambiental:
  • Temperatura de Operação: -52°C a +177°C (-62°F a +351°F)
  • Vedação: Anel de vedação Viton para vedação diferencial de pressão
  • Para outras configurações, veja nossa linha de Sondas de Proximidade 3300 XL 8 mm.

Diretrizes de Instalação e Requisitos do Alvo

• Requisitos do Alvo:
  • Diâmetro mínimo do alvo plano: 8,9 mm (0,35 pol)
  • Recomendado mínimo: 13 mm (0,5 pol) de diâmetro
• Especificações de Torque:
  • Caixa da sonda (até o conector): Recomendado 7,5 N•m (66 pol•lb)
  • Conector a conector: Recomendado 11,3 N•m (100 pol•lb)
  • Instalação no suporte: Apertar com os dedos até no máximo 0,56 N•m (5 pol•lb)
• Engajamento da Rosca: Máximo de 0,563 polegadas para a rosca 3/8-24.
• Este modelo específico 330909-00-25-10-02-00 garante total compatibilidade com cabos de extensão padrão Bently Nevada e sistemas de monitoramento.

Perguntas Frequentes (FAQ)

• Qual é a principal vantagem da sonda NSv?
  • A sonda 3300 NSv oferece maior resistência química e melhores características de visão lateral do que as gerações anteriores.
• Posso usar esta sonda com meu sistema 3300 existente?
  • Sim. Ela é intercambiável mecânica e eletricamente com sondas e cabos 3300 RAM.
• E se o eixo do meu alvo for menor que o recomendado?
  • Para eixos menores que 13 mm, pode ser necessário reduzir a configuração da folga para minimizar alterações no fator de escala.
