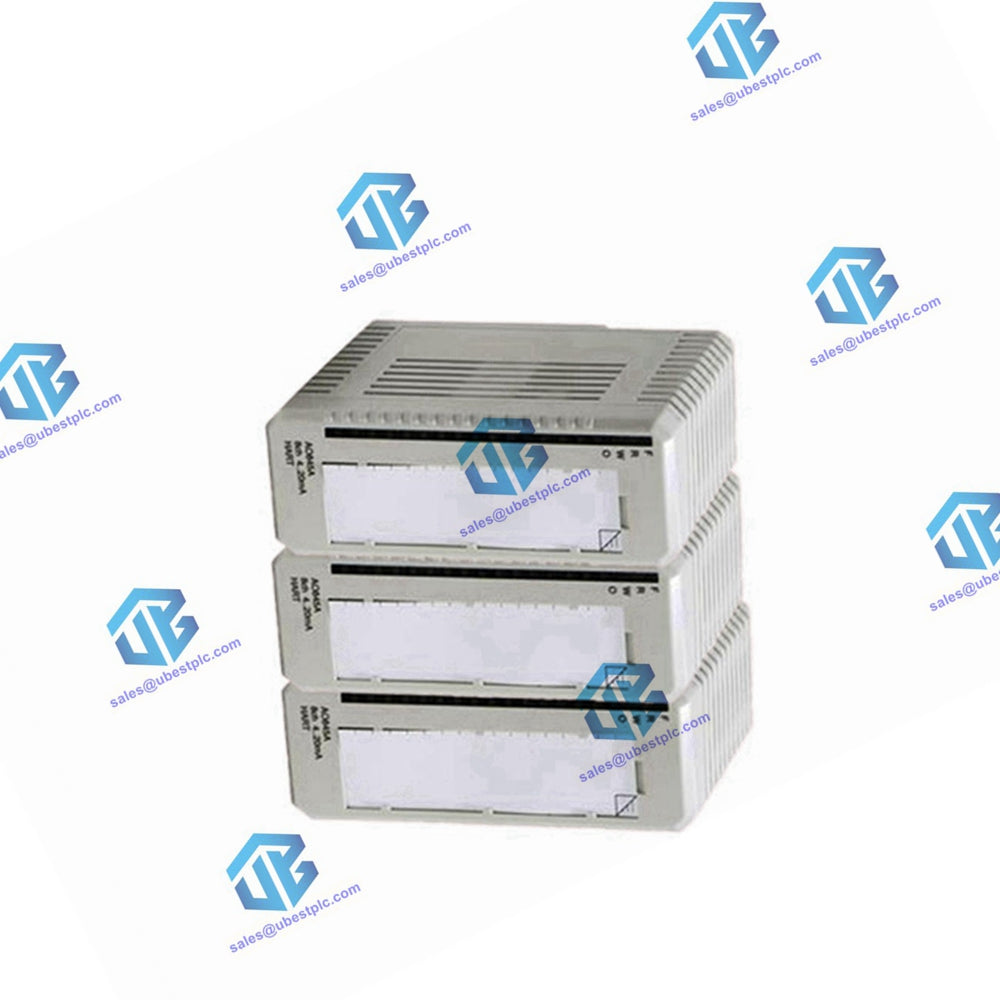

DI802 3BSE022360R1 Módulo de Entrada Digital ABB S800
UBEST – Fornecedor Global Confiável de Peças para Automação
Oferecemos uma ampla variedade de peças de reposição para automação industrial em estoque. Todos os produtos possuem garantia de 12 meses e uma política de reembolso de 30 dias para problemas de qualidade.
Módulo de Entrada Digital DI802
Descrição
O DI802 é um módulo de entrada digital de 8 canais, 120 V a.c./d.c. para o S800 I/O. Este módulo inclui 8 entradas digitais com uma faixa de tensão de entrada a.c. de 77 - 130 V e uma corrente de entrada de 10 mA a 120 V a.c. A faixa de entrada d.c. é de 75 - 145 V com uma corrente de entrada de 2,8 mA a 110 V. Cada entrada é isolada individualmente.
Cada canal de entrada consiste em componentes limitadores de corrente, componentes de proteção EMC, um LED indicador do estado da entrada e uma barreira de isolamento óptico. O canal 8 pode ser usado como uma entrada de supervisão de tensão para os canais 1-7. Se a tensão conectada ao canal 8 desaparecer, as entradas de erro são ativadas, e o sinal de erro pode ser lido do ModuleBus. Esta supervisão pode ser ativada/desativada com o parâmetro “a”. Se as entradas de erro estiverem desativadas, o canal 8 pode ser usado como um canal de entrada normal.
Os canais de entrada podem ser filtrados digitalmente com tempos de filtro selecionáveis de 2, 4, 8 e 16 ms. Pulsos de ruído mais curtos que o tempo do filtro serão filtrados, enquanto pulsos mais longos que 3, 6, 12 e 24 ms passarão pelo filtro.
Características
- 8 canais para entradas de 120 V a.c./d.c. com corrente sinking.
- Canais isolados individualmente.
- Supervisão de tensão da alimentação de entrada de campo.
- Indicadores de status de entrada.
- Filtragem de sinal.
- Conexão do processo via conectores destacáveis.
Dados Técnicos
Especificações do Módulo de Entrada Digital DI802
| Recurso | Módulo de Entrada Digital DI802 |
|---|---|
| Número de canais | 8, corrente sinking |
| Tensão nominal (faixa de alimentação do processo) |
120 V a.c. (77 a 130 V a.c.) 110 V d.c. (75 a 145 V d.c.) |
| Faixa de tensão de entrada, “1” |
77 a 130 V c.a. 75 a 145 V c.c. |
| Faixa de tensão de entrada, “0” |
0 a 30 V c.a. 0 a 20 V c.c. |
| Corrente nominal do canal de entrada |
10 mA c.a. @ 120 V c.a. 2,8 mA c.c. @ 110 V c.c. |
| Faixa de frequência de entrada c.a. | 47...63 Hz |
| Impedância de Entrada |
12 kΩ (c.a.) 39 kΩ (c.c.) |
| Comprimento máximo do cabo de campo |
200 metros (219 yd.) 100pF/m para c.a. 600 metros (656 yd.) para c.c. |
| Tempos de filtro (digital, selecionável) | 2, 4, 8, 16 ms |
| Atraso de ligar/desligar filtro analógico | 5/18 ms |
| Supervisão de tensão do processo | Canal 8 |
| Consumo de corrente 5 V (Modulebus) | 50 mA |
| Dissipação de potência (1) | 2,8 W |
| Isolamento | Canais isolados individualmente |
| Tensão nominal de isolamento | 250 V |
| Tensão de teste dielétrico | 2000 V a.c. |
| Tamanhos de fio aceitáveis |
Rígido: 0,05-2,5 mm², 30-12 AWG Flexível: 0,05-1,5 mm², 30-12 AWG |
| Torque recomendado | 0.5 - 0.6 Nm |
| Comprimento de decapagem | 6-7,5 mm, 0,24-0,30 pol |
