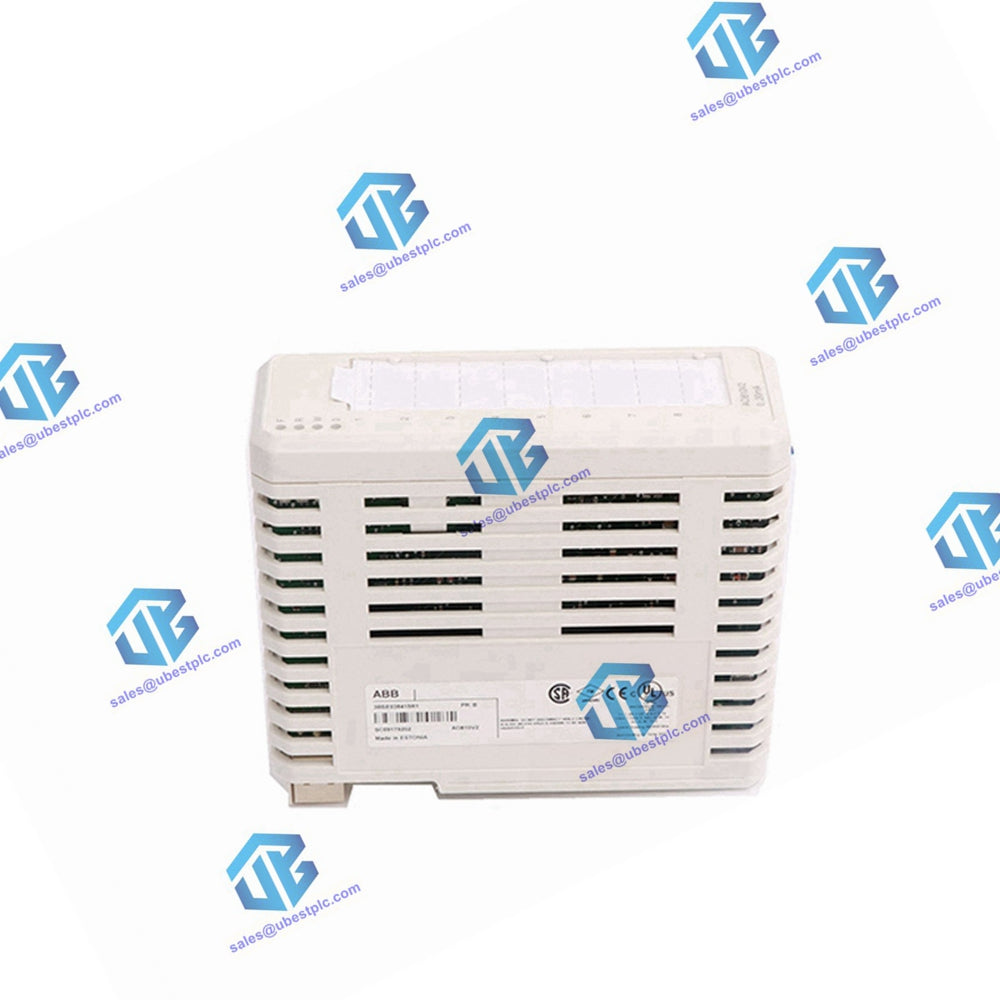

DI818 3BSE069052R1 Módulo de Entrada Digital ABB
UBEST – Fornecedor Global Confiável de Peças para Automação
Oferecemos uma ampla variedade de peças de reposição para automação industrial em estoque. Todos os produtos possuem garantia de 12 meses e uma política de reembolso de 30 dias para problemas de qualidade.
Módulo de Entrada Digital DI818
Descrição
O DI818 é um módulo de entrada digital de 32 canais, 24 V, para o E/S S800. Ele fornece 32 entradas digitais com uma faixa de tensão de entrada de 18 a 30 volts CC e uma corrente de entrada de 4,3 mA a 24 V. As entradas são divididas em dois grupos isolados individualmente, cada um contendo 16 canais, com uma entrada de supervisão de tensão em cada grupo.
Cada canal de entrada inclui componentes de limitação de corrente, componentes de proteção EMC, um LED indicador do estado da entrada e uma barreira de isolamento óptico. A entrada de supervisão de tensão do processo gera sinais de erro do canal se a tensão desaparecer, que podem ser lidos via ModuleBus.
Os canais de entrada suportam filtragem digital com tempos de filtro selecionáveis de 2, 4, 8 e 16 ms. Pulsos de ruído mais curtos que o tempo do filtro são filtrados, enquanto pulsos mais longos que 3, 6, 12 e 24 ms passam pelo filtro.
Os sinais de E/S são conectados ao MTU com o conector de processo. Três tipos diferentes de MTUs podem ser usados: o MTU estendido (TU830) e o MTU compacto (TU818), que fornecem conexão de 1 fio aos sensores, e o MTU compacto (TU819), que possui dois conectores D-sub de 25 pinos para interface com o processo.
Características
- 32 canais para entradas de 24 V CC com sinking de corrente.
- Dois grupos isolados de 16 canais com supervisão de tensão.
- Supervisão de Tensão
- Filtragem de Sinal
Dados Técnicos
Especificações do Módulo de Entrada Digital DI818
| Recurso | Módulo de Entrada Digital DI818 |
|---|---|
| Número de canais | 32 (2 x 16), sinking de corrente |
| Tensão nominal (faixa de alimentação do processo) | 24 V d.c. (18 a 30 V d.c.) |
| Faixa de tensão de entrada, “1” | +11 a +30 V |
| Faixa de tensão de entrada, “0” | -30 a +5 V |
| Corrente nominal do canal de entrada | 4.3 mA @ 24 V d.c. |
| Corrente de Entrada “1” | >3.2 mA |
| Corrente de Entrada “0” | <2.6 mA |
| Impedância de Entrada | 5.6 kΩ @ 24 V d.c. |
| Comprimento máximo do cabo de campo | 600 metros (656 yd.) |
| Tempos de filtro (digital, selecionável) | 2, 4, 8, 16 ms |
| Supervisão de tensão do processo | 2 canais (1 por grupo) |
| Consumo de corrente 5 V (Modulebus) | 70 mA |
| Dissipação de potência (1) | 3.1 W |
| Consumo de corrente 24 V (fonte de alimentação do processo, UPx) | 25 mA |
| Isolamento | Isolado em grupo (RIV 50V) da terra |
| Unidades de terminação de módulo | TU830, TU818, TU819 |
| Código de chaveamento MTU | EA |
| Tensão nominal de isolamento | 50 V |
| Tensão de teste dielétrico | 500 V c.c. |
