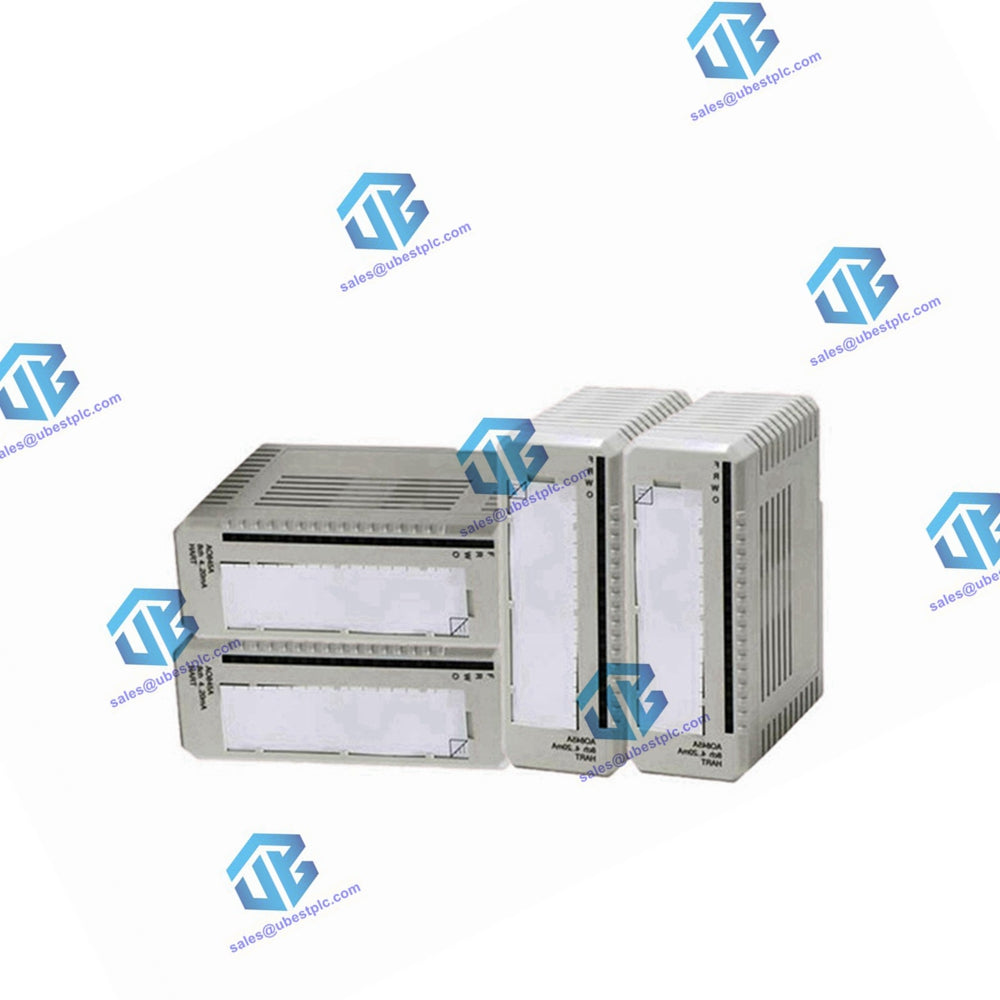

DI821 3BSE008550R1 Módulo de Entrada Digital ABB S800
UBEST – Fornecedor Global Confiável de Peças para Automação
Oferecemos uma ampla variedade de peças de reposição para automação industrial em estoque. Todos os produtos possuem garantia de 12 meses e uma política de reembolso de 30 dias para problemas de qualidade.

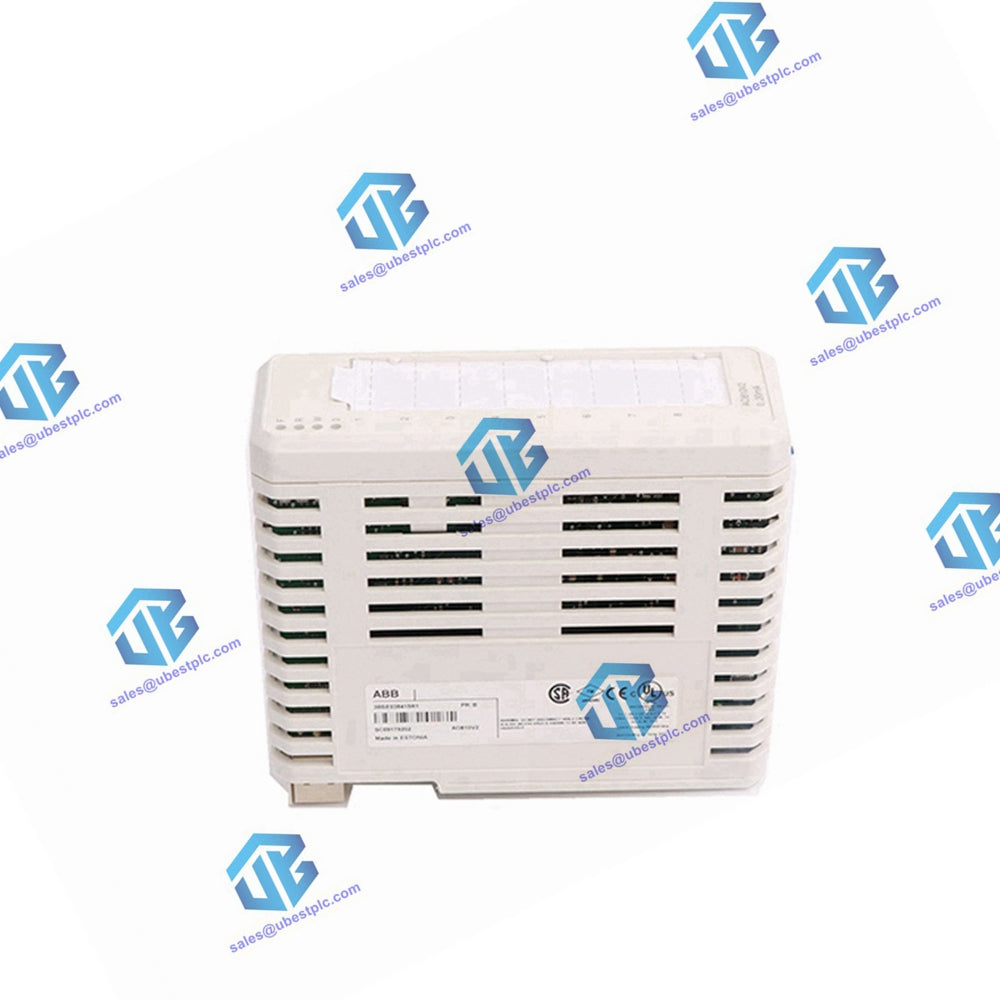

DI821 3BSE008550R1 Módulo de Entrada Digital
Descrição
O DI821 é um módulo de entrada digital de 8 canais projetado para entradas de 230 V c.a./c.c. no sistema S800 I/O. Ele oferece 8 entradas digitais com uma faixa de tensão de entrada c.a. de 164 a 264 V e uma corrente de entrada de 11 mA a 230 V c.a. Para entradas c.c., a faixa é de 175 a 275 V com uma corrente de entrada de 1,6 mA a 220 V. Cada canal de entrada é isolado individualmente.
Cada canal de entrada possui componentes limitadores de corrente, componentes de proteção EMC, LEDs indicativos do estado da entrada, barreiras de isolamento óptico e um filtro analógico (6 ms). O canal 1 pode servir como entrada de supervisão de tensão para os canais 2 a 4, enquanto o canal 8 pode desempenhar a mesma função para os canais 5 a 7. Caso a tensão conectada ao canal 1 ou 8 desapareça, as entradas de erro são ativadas e o LED de Aviso acende. O sinal de erro pode ser acessado através do ModuleBus. Essa supervisão pode ser ativada/desativada por um parâmetro. Se as entradas de erro estiverem desativadas, os canais 1 e 8 podem funcionar como canais de entrada normais.
Os canais de entrada suportam filtragem digital com tempos de filtro selecionáveis de 2, 4, 8 e 16 ms, filtrando pulsos de ruído mais curtos que o tempo do filtro enquanto permitem a passagem de pulsos mais longos que 3, 6, 12 e 24 ms.
Cinco tipos diferentes de MTUs podem ser utilizados: MTU Estendido TU831/TU851, MTU Compacto TU811 e MTU Compacto TU813, cada um fornecendo dois terminais por canal. O MTU Estendido TU839 oferece dois terminais por canal e um terminal para a alimentação do sensor de saída.
Características
- 8 canais para entradas de 230 V c.a./c.c.
- Pontos isolados individualmente.
- Supervisão de tensão da alimentação de entrada de campo.
- Indicadores de status de entrada.
- Filtragem de sinal.
Dados Técnicos
Especificações do Módulo de Entrada Digital DI821
| Recurso | Módulo de Entrada Digital DI821 |
|---|---|
| Número de canais | 8 |
| Tensão nominal (faixa de alimentação do processo) |
230 V a.c. (164 a 264 V a.c.) 220 V d.c. (175 a 275 V d.c.) |
| Faixa de tensão de entrada, “1” |
164 a 264 V a.c. +175 a 275 V c.c. |
| Faixa de tensão de entrada, “0” |
0 a 50 V a.c. +0 a 40 V c.c. |
| Corrente nominal do canal de entrada |
11 mA @ 230 V c.a. 1,6 mA @ 220 V d.c. |
| Faixa de frequência de entrada, a.c. | 47…63 Hz |
| Impedância |
21 kΩ (c.a.) 134 KΩ (c.c.) |
| Comprimento máximo do cabo de campo |
200 metros (219 yd.) 100pF/m para c.a. 600 metros (656 yd.) para c.c. |
| Tempos de filtro (digital, selecionável) | 2, 4, 8, 16 ms |
| Atraso de ligar/desligar filtro analógico | 5/28 ms |
| Supervisão de tensão do processo | 2 canais, 1 e 8 |
| Consumo de corrente 5 V (Modulebus) | 50 mA |
| Dissipação de potência(1) | 2,8 W |
| Isolamento | Canais isolados individualmente |
| Unidades de terminação de módulo | TU811, TU813, TU831, TU839 e TU851 |
| Código de chaveamento MTU | CA |
| Tensão nominal de isolamento | 250 V |
| Tensão de teste dielétrico | 2000 V c.a. |
