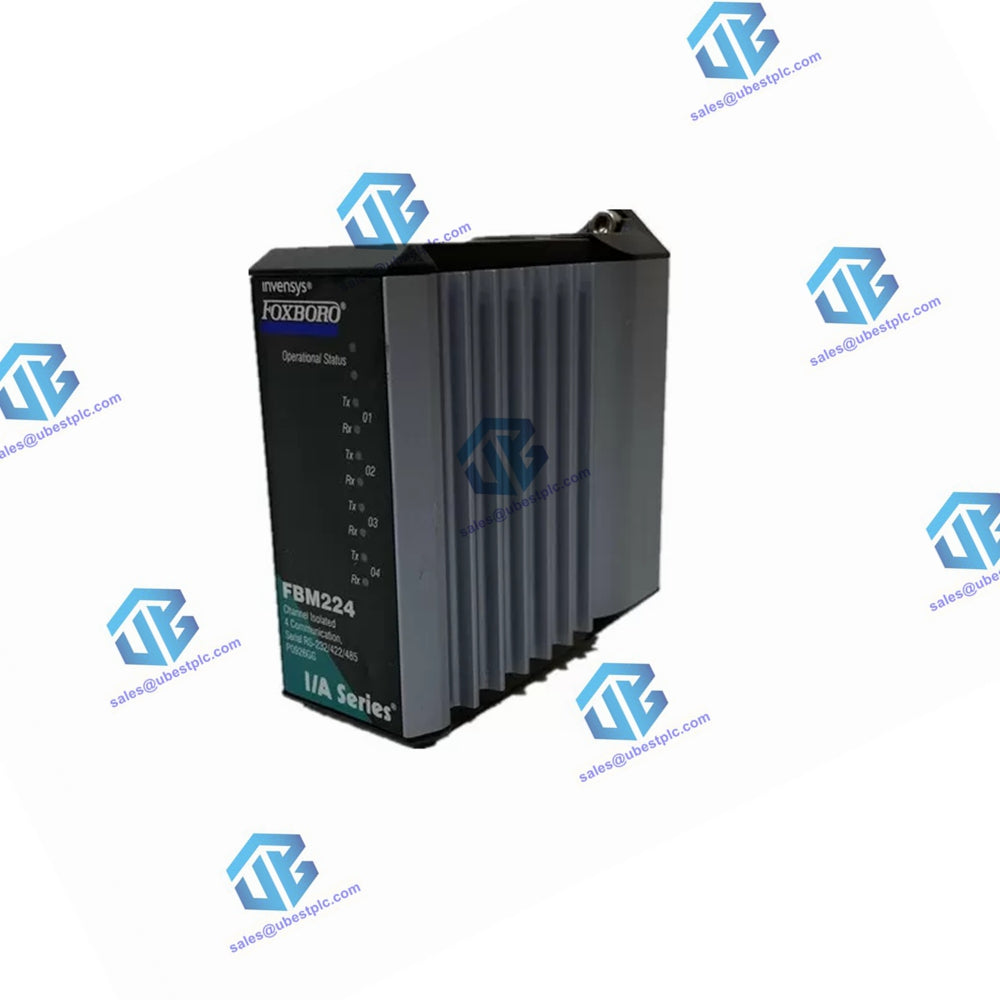

CARACTERÍSTICAS

As principais características do módulo FBM224 incluem:

• Conformidade com o Protocolo Modbus: Garante comunicação perfeita com dispositivos Modbus.
• Padrões de Interface de Comunicação: Oferece uma escolha de interfaces de comunicação RS-232, RS-422 ou RS-485.
• Capacidade de Integração: Integra dados do dispositivo escravo Modbus em um banco de dados de controle Foxboro.
• Adequação para Locais Perigosos: Adequado para instalação em locais Classe 1, Divisão 2 e Zona 2 quando usado com seu conjunto de terminação associado (TA).

ESPECIFICAÇÕES AMBIENTAIS

Temperatura de Operação:

• Módulo FBM224: -20 a +60°C (-4 a +140°F)
• Conjunto de Terminação: -20 a +70°C (-4 a +158°F)

Umidade Relativa:

• Operação: 5 a 95% (sem condensação)
• Armazenamento: 5 a 95% (sem condensação)

Temperatura de Armazenamento:

• -40 a +70°C (-40 a +158°F)

Contaminação:

• Adequado para uso em ambientes Classe G3 (Rigoroso) conforme definido na Norma ISA S71.04.

Vibração:

• 7,5 m/S² (0,75 g) de 5 a 500 Hz

ESPECIFICAÇÕES FÍSICAS

Montagem:

• Módulo: O FBM224 é montado em uma Placa Base Modular, que pode ser montada horizontal ou verticalmente em um trilho DIN ou em um rack de 19 polegadas usando um kit de montagem.
• Conjunto de Terminação: Suporta múltiplos estilos de trilhos DIN, incluindo trilhos de 32 mm (1,26 pol) e 35 mm (1,38 pol).

Peso:

• Módulo: Aproximadamente 284 g (10 oz)
• Conjuntos de Terminação:
  • Compressão: 216 mm (8,51 pol) – aproximadamente 320 g (0,70 lb)
  • Terminal de Anel: 250 mm (9,85 pol) – aproximadamente 454 g (1,0 lb)

Números de Peça:

• Módulo: P0926GG
• Conjuntos de Terminação:
  • RH926GH (substitui P0926GH) - Parafuso de Compressão
  • P0926PA - Terminal de Anel

Dimensões

Módulo FBM224:

• Altura: 102 mm (4 pol); 114 mm (4,5 pol) incluindo abas de montagem
• Largura: 45 mm (1,75 pol)
• Profundidade: 104 mm (4,11 pol)

Conjuntos de Terminação: Veja as páginas 11 e 12 para dimensões detalhadas.

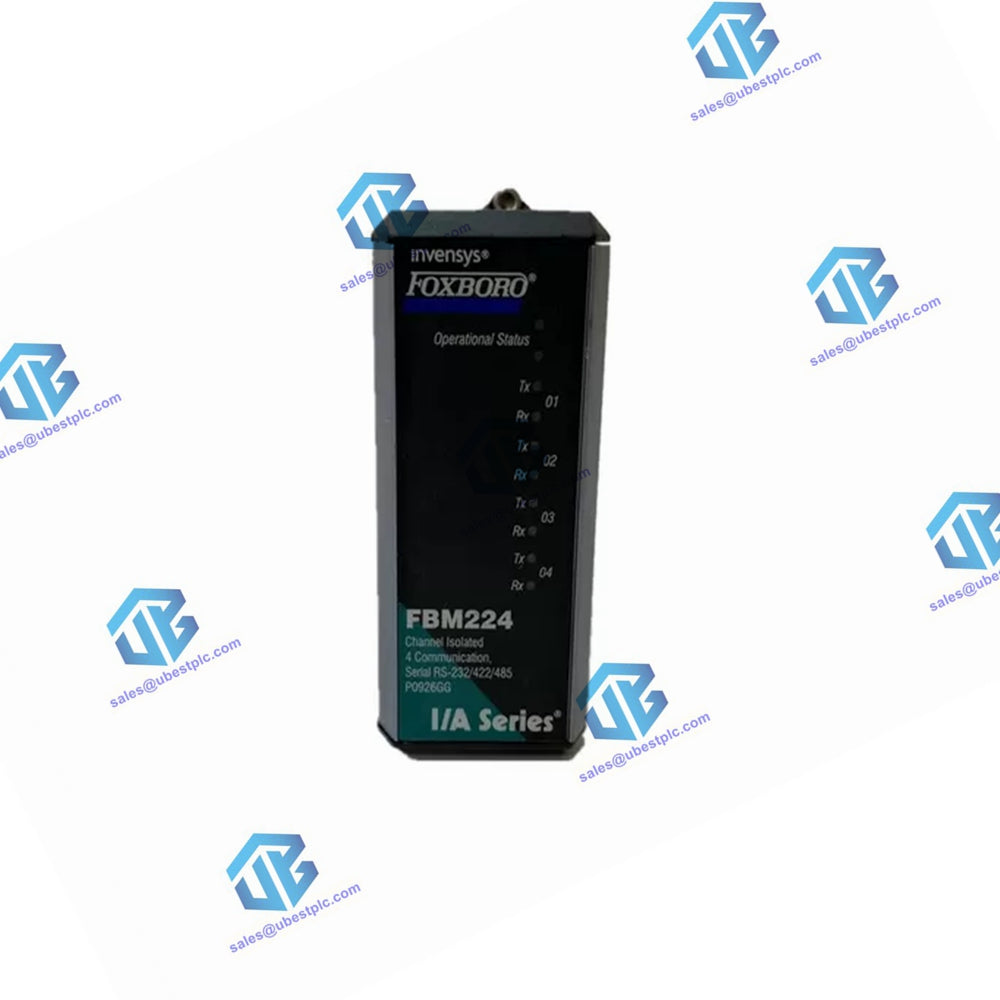

Indicadores (montados na frente do módulo):

• Status Operacional: 1 LED vermelho e 1 LED verde
• Atividade de Comunicação do Canal: 8 LEDs âmbar (um de transmissão e um de recepção por porta)

Comprimentos de Cabo de Entrada/Saída:

• Comprimento Máximo do Cabo, Conexão TA RS-232: 15 m (50 pés) para cabos personalizados; 13 m (40 pés) para cabos padrão Foxboro
• Comprimento Máximo do Cabo, RS-422 e RS-485: 1200 m (3960 pés)

Cabos de Terminação:

• Comprimentos de Cabo: Até 5 m (15 pés)
• Materiais do Cabo: LSZH
• Tipo de Cabo de Terminação: Tipo 5
• Conexão do Cabo: D-subminiatura macho de 37 pinos, TA e placa base

Construção - Conjunto de Terminação:

• Material: Poliamida (PA)
• Blocos de Terminais para RS-422/RS-485: 3 níveis, 8 posições
• Conectores de Cabo para RS-232: DB-25, quatro conectores
• Conexões de Terminação de Campo para RS-422/RS-485:
  • Compressão - Tamanhos de Fiação Aceitos:
    • Sólido/Trançado/AWG: 0,2 a 4 mm²/0,2 a 2,5 mm²/24 a 12 AWG
    • Trançado com Terminais: 0,2 a 2,5 mm² com ou sem colar plástico
