Visão Geral do Sistema Tricon

Um sistema Tricon consiste em um chassi principal e até 14 chassis de expansão ou expansão remota (RXM). O sistema pode suportar no máximo 15 chassis, acomodando um total de 118 módulos de E/S e módulos de comunicação. Esses módulos se conectam com clientes OPC, dispositivos Modbus, outros Tricons e aplicações host externas em redes Ethernet (802.3), bem como sistemas de controle distribuído (DCS) Foxboro e Honeywell.

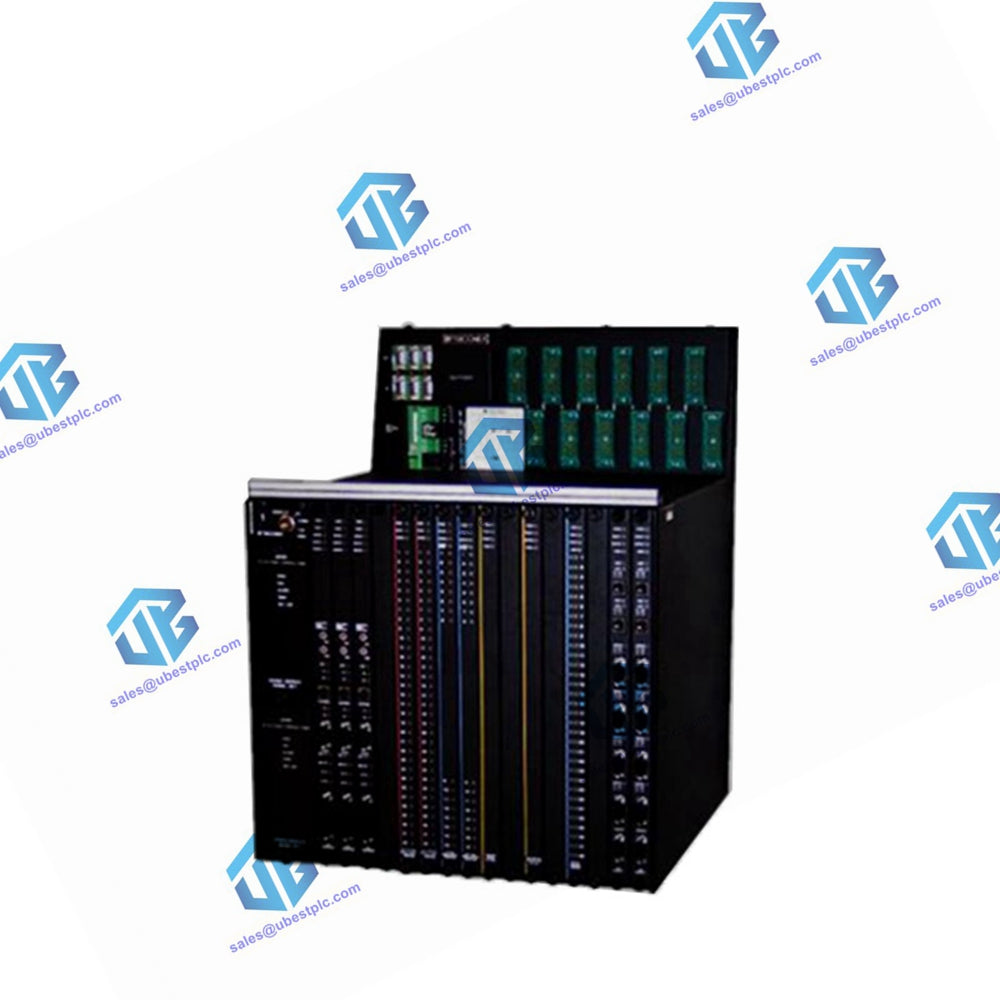

Layout do Chassi

Cada chassi contém duas fontes de alimentação no lado esquerdo, uma posicionada acima da outra. No chassi principal, três processadores principais estão situados imediatamente à direita das fontes de alimentação. O chassi é então dividido em seis slots lógicos para módulos de E/S e comunicação, e um slot COM sem posição de reserva quente. Cada slot lógico tem dois espaços físicos para módulos: um para o módulo ativo e outro para um módulo reserva quente opcional.

Configuração do Chassi de Expansão

O layout de um chassi de expansão espelha o do chassi principal, exceto que oferece oito slots lógicos para módulos de E/S. Os slots ocupados pelos processadores principais e o slot COM no chassi principal estão disponíveis para outros usos no chassi de expansão. Chassis principal e de expansão são conectados via cabos de barramento de E/S triplicados. O comprimento máximo padrão para esses cabos é de 100 pés (30 metros), extensível a 1.000 pés (300 metros) em aplicações restritas. Recomenda-se consultar um representante do Suporte ao Cliente Triconex para configurações que excedam 30 metros.

Chassi de Expansão Remota (RXM)

Chassis RXM são usados quando a distância total do cabo entre o primeiro e o último chassi excede a distância suportada para cabos de cobre. Cada chassi RXM inclui um conjunto de três módulos RXM colocados na mesma posição dos processadores principais no chassi principal. Além disso, chassis RXM possuem seis slots lógicos disponíveis para uso e um slot em branco (não utilizado).

Dimensões totais

• 19 polegadas de largura por 22,75 polegadas de altura por 17,75 polegadas de profundidade (48,3 cm por 57,8 cm por 45,1 cm)

Fabricação do Chassi

• Aço laminado a frio, zincado preto e soldado

Pesos Aproximados

• Chassi Principal ou de Expansão: 54,0 lbs (24,5 kg)
