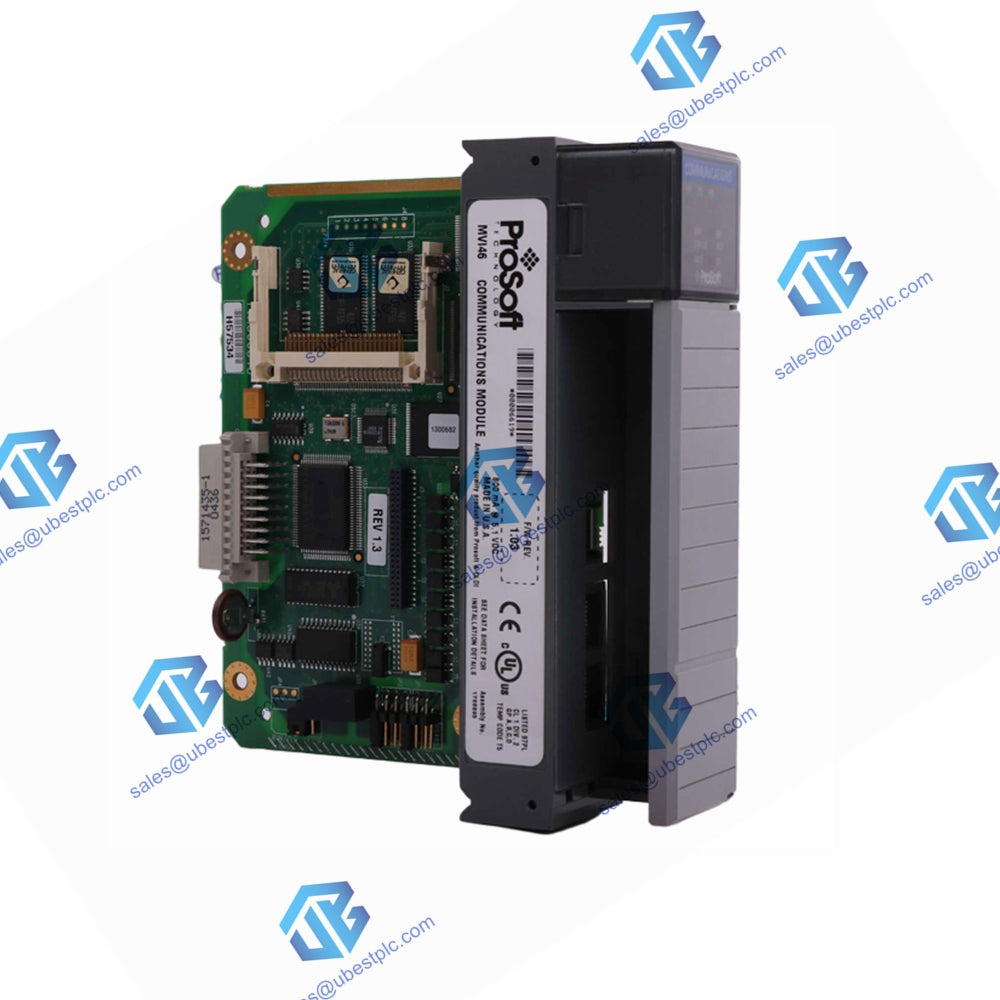

Carga de Corrente do Backplane

800 mA @ 5V (do backplane)

Temperatura de Operação

0 a 60°C (32 a 140°F)

Temperatura de Armazenamento

-40 a 85°C (-40 a 185°F)

Choque

30g operacional, 50g não operacional

Umidade Relativa

5% a 95% (sem condensação)

Vibração

5 g de 10 a 150 Hz

Compatibilidade do Processador

Compatível com processadores Rockwell Automation SLC 5/02 M0/M1 ou mais recentes

Indicadores LED

• Status do módulo
• Status da transferência do backplane
• Status da aplicação
• Status de LED de atividade serial e erro

Porta de Depuração/Configuração (CFG)

RJ45 (DB-9M com cabo fornecido)

Apenas RS-232

Conector de Configuração

Conector RJ45 RS-232 (cabo RJ45 para DB-9 enviado com a unidade)

Portas de Aplicação

Duas portas de aplicação RJ45 RS-232/422/485

Parâmetros de Comunicação

• Taxa de Baud: 110 a 115K baud
• Bits de Parada: 1 ou 2
• Tamanho dos Dados: 7 ou 8 bits
• Paridade: Nenhuma, Par, Ímpar
• Atrasos de Temporização RTS: 0 a 65535 milissegundos

Modos Modbus

• Modo RTU (binário) com CRC-16
• Modo ASCII com verificação de erro LRC

Dados em Ponto Flutuante

Suporte para movimentação de dados em ponto flutuante, incluindo suporte configurável para Enron, Daniel® e outras implementações

Códigos de Função Modbus Suportados

• 1: Ler Status da Bobina
• 2: Ler Status de Entrada
• 3: Ler Registradores de Retenção
• 4: Ler Registradores de Entrada
• 5: Forçar (Gravar) Bobina Única
• 6: Predefinir (Gravar) Registrador de Retenção Único
• 8: Diagnósticos (Somente Escravo, Responde à Subfunção 00)
• 15: Forçar (Gravar) Múltiplos Bobinas
• 16: Predefinir (Gravar) Múltiplos Registradores de Retenção
• 17: Relatar ID do Escravo (Somente Escravo)
• 22: Máscara para Gravação de Registrador de Retenção (Somente Escravo)
• 23: Leitura/Gravação de Registradores de Retenção (Somente Escravo)
