Visão Geral

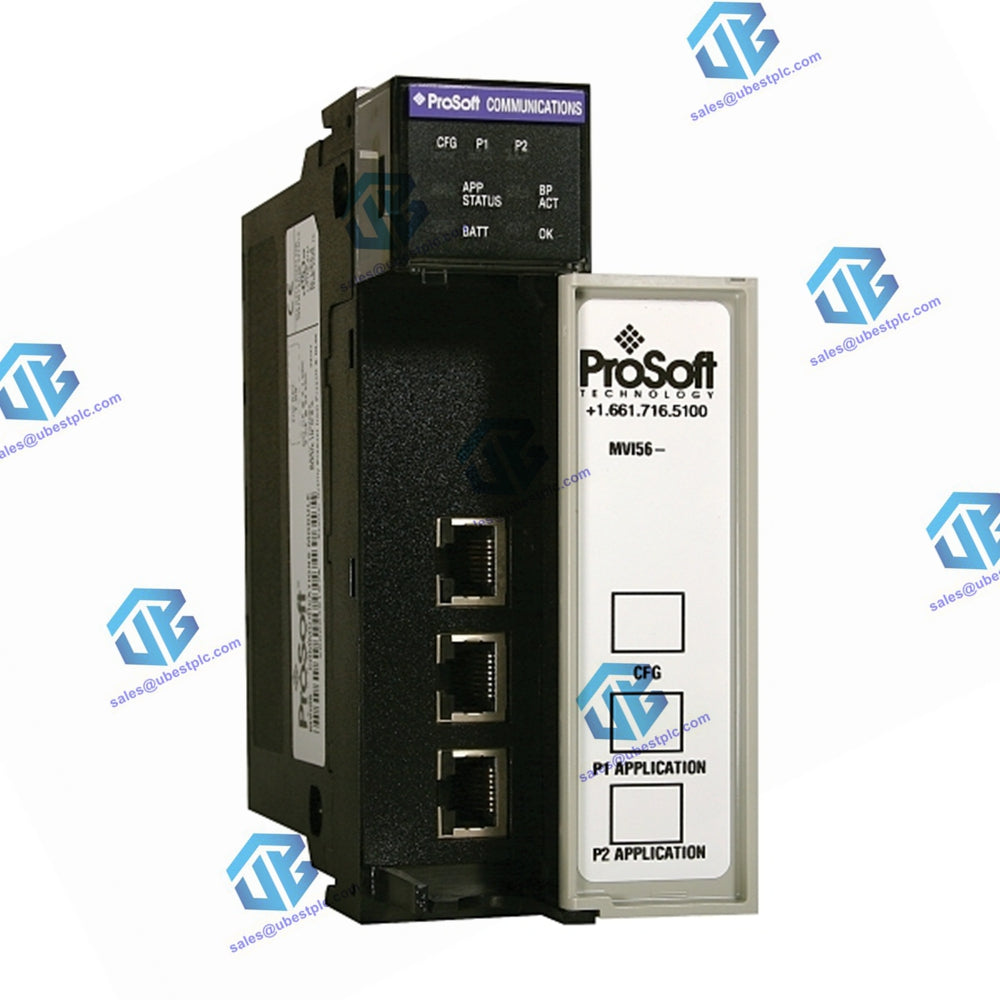

O MVI56-MCM Módulo de Comunicação Mestre/Escravo Modbus permite que os processadores Rockwell Automation® ControlLogix® se conectem facilmente com outros dispositivos compatíveis com o protocolo Modbus. Ele atua como um módulo de Opções entre a rede Modbus e o backplane ControlLogix. Dispositivos compatíveis incluem PLCs Modicon® e uma ampla gama de dispositivos de processo e controle. Muitos pacotes SCADA também suportam o protocolo Modbus.

Características e Benefícios

• Tecnologia de Backplane Licenciada:

  • Fabricado sob licença da Rockwell Automation®.
  • Transferência de dados em alta velocidade entre o módulo MVI56 e o processador ControlLogix.
  • Instala como um módulo Genérico 1756, com lógica ladder de exemplo incluída.
  • Dados e status do módulo visíveis nas tags do controlador RSLogix™ 5000.

• Interface de Protocolo Escravo Modbus:

  • Emula dispositivos escravos Modbus em portas de aplicação configuráveis individualmente.
  • Suporta versões dos protocolos Modbus RTU e Modbus ASCII.
  • Suporta movimentação de dados em ponto flutuante, incluindo Enron, Daniel® e outras implementações.
  • Adequado para aplicações de interface SCADA e dispositivos de campo.

• Fácil de Configurar e Monitorar:

  • Configuração e monitoramento no RSLogix.
  • Diagnóstico por LED para verificações rápidas de status.
  • Diagnósticos de hardware e protocolo guiados por menu.
  • Banco de dados do módulo acessível via conexão serial a PC desktop.

• Suportado pela ProSoft Technology:

  • Histórico de 20 anos fornecendo soluções confiáveis e de alta qualidade.
  • Suporte Técnico gratuito, ilimitado e mundial por telefone.
  • Garantia de Três Anos que assegura confiabilidade.
  • Ferramentas de software ProSoft gratuitas para integração perfeita.

Especificações Gerais

• Slot Único - Compatível com Backplane 1756:
  • Pode ser instalado em racks locais ou remotos.
  • Reconhecido como módulo de Entrada/Saída com acesso à memória do processador para transferência de dados.
  • Utiliza lógica ladder para transferência de dados, com configuração ladder definida pelo usuário.

Parâmetros de Comunicação Mestre/Escravo Modbus

• Taxa de transmissão: 110 a 115K baud.
• Bits de parada: 1 ou 2.
• Tamanho dos dados: 7 ou 8 bits.
• Paridade: Nenhuma, Par, Ímpar.
• Atrasos de temporização RTS: 0 a 65535 milissegundos.

Códigos de Função Modbus Suportados

• Ler Status da Bobina
• Ler Status de Entrada
• Ler Registradores de Retenção
• Ler Registradores de Entrada
• Escrever Bobina Única
• Escrever Registrador de Retenção Único
• Diagnósticos (Apenas Escravo)
• Escrever Múltiplas Bobinas
• Escrever Múltiplos Registradores de Retenção
• Relatar ID do Escravo (Apenas Escravo)
• Escrever Máscara no Registrador de Retenção (Apenas Escravo)
• Ler/Escrever Registradores de Retenção (Apenas Escravo)

Especificações Funcionais

Mestre Modbus

• Configurado como Mestre Modbus virtual para emitir comandos ativamente a outros nós.
• Até 100 comandos por porta Mestre, totalmente configuráveis.

Escravo Modbus

• Configurado como escravo Modbus para permitir que Mestres remotos interajam com os dados do módulo.
• Endereço do nó selecionável de 1 a 247.
• Códigos de erro, contadores e status da porta disponíveis por porta escrava configurada.

Especificações de Hardware

• Carga de Corrente no Backplane: 800 mA @ 5 Vdc, 3 mA @ 24 Vdc.
• Temperatura de Operação: 0°C a 60°C (32°F a 140°F).
• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F).
• Choque: 30 g operacional, 50 g não operacional.
• Vibração: 5 g de 10 Hz a 150 Hz.
• Umidade Relativa: 5% a 95% (sem condensação).

Indicadores LED

• Status do Módulo
• Status da Transferência no Backplane
• Status da Aplicação
• Atividade Serial

Porta de Depuração/Configuração (CFG)

• RJ45 (DB-9M com cabo fornecido), apenas RS-232.

Portas de Aplicação (PRT1 & PRT2)

• Controle completo de handshake de hardware.

• Parâmetros de comunicação configuráveis por software.

• Taxa de transmissão: 110 a 115.200 baud.

• Suporte a RS-232, RS-485 e RS-422.

• Paridade: Nenhuma, Ímpar, Par.

• Bits de dados: 5, 6, 7 ou 8.

• Bits de parada: 1 ou 2.

• Atraso RTS ligado/desligado: 0 a 65535 milissegundos.

• Isolamento óptico do backplane.

• Enviado com: cabos RJ45 para DB-9M para cada porta, cabo de configuração RS-232 de 6 pés.
