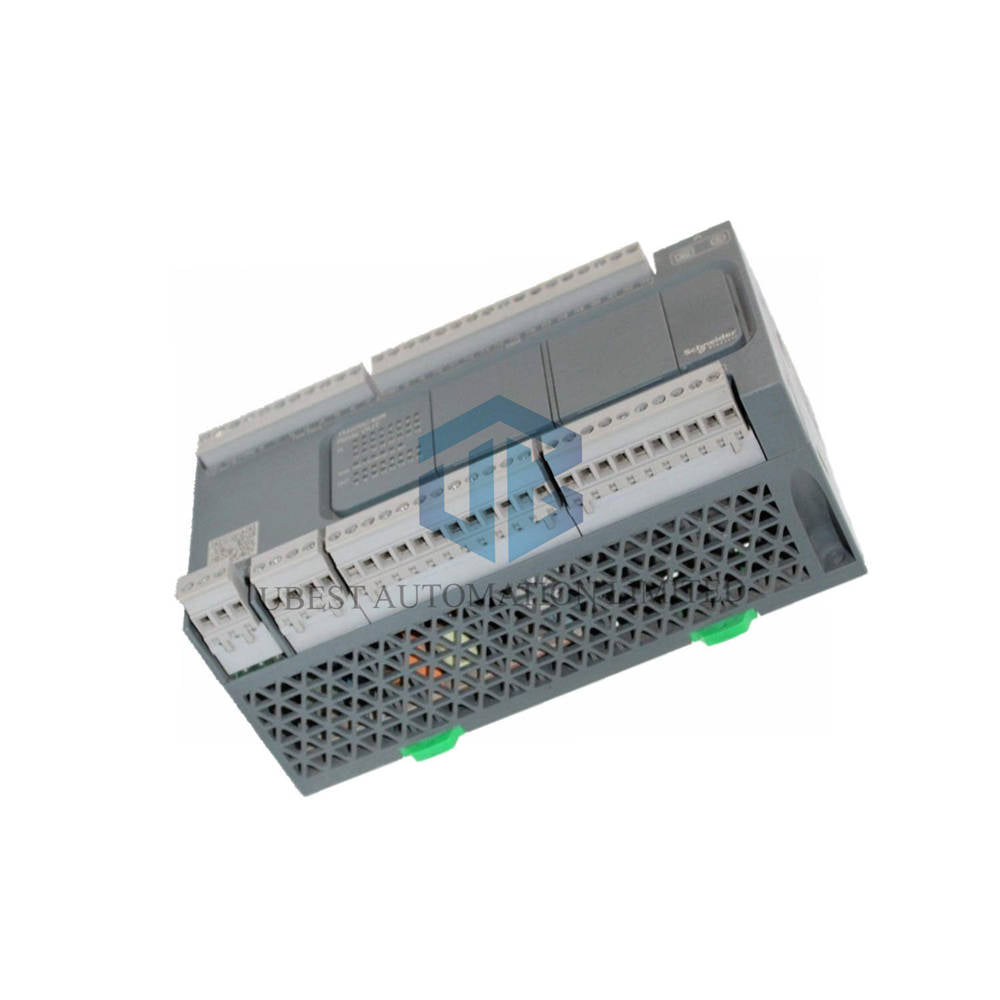

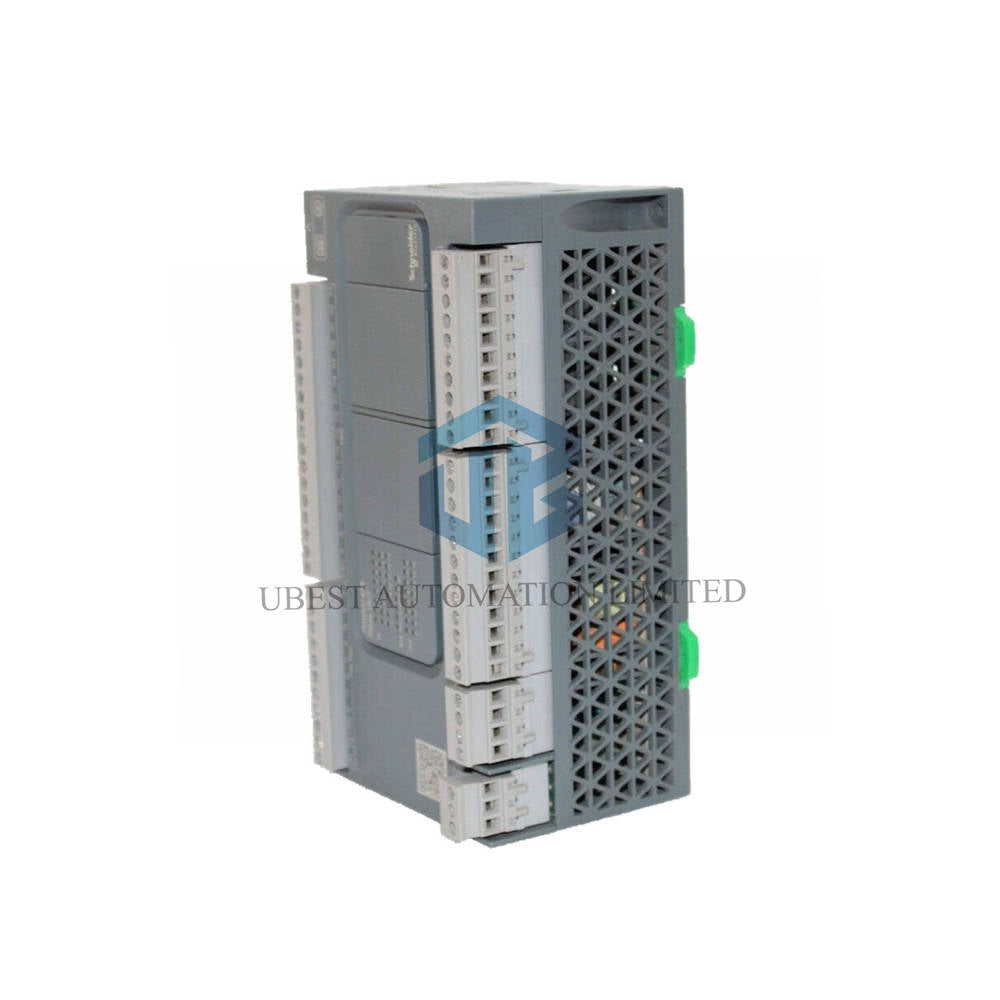

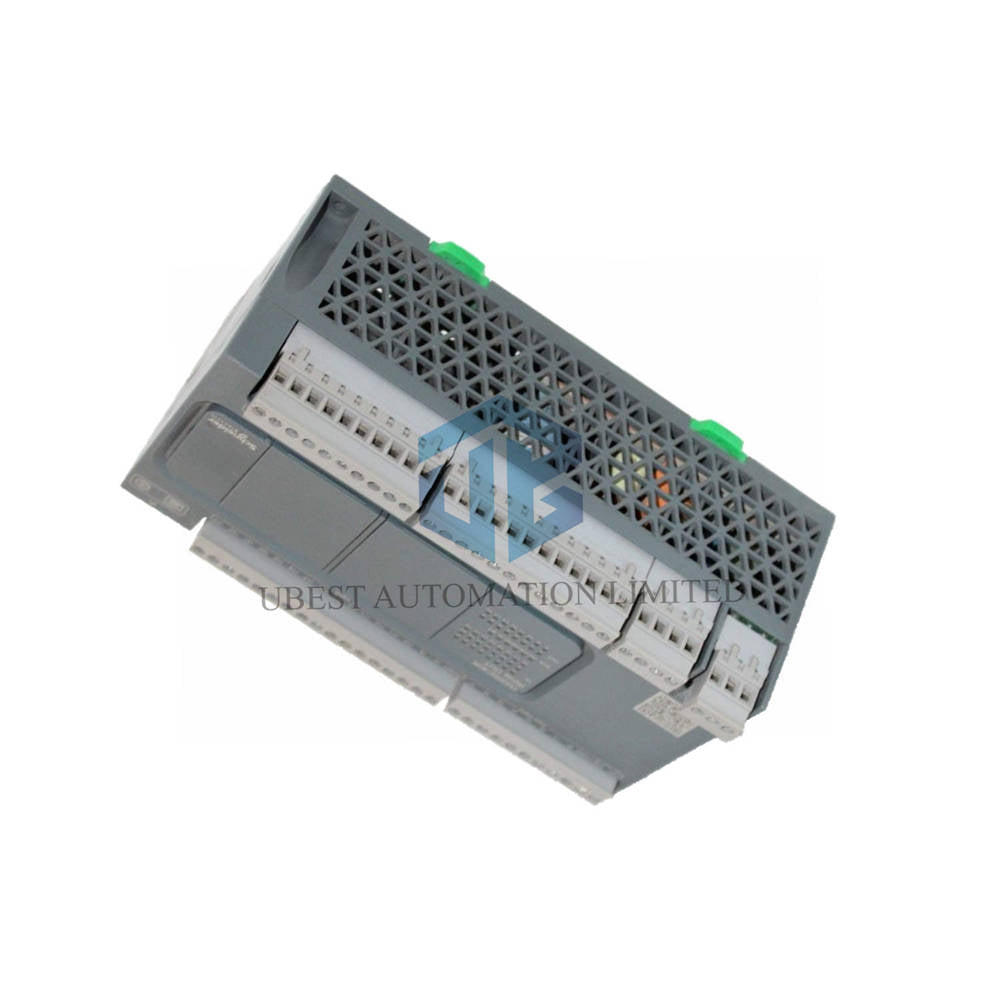

Controlador lógico TM200C40R da Schneider Electric – Controlador a relé com 40 E/S para automação exigente

O TM200C40R da Schneider Electric faz parte da linha Easy Modicon M200. Este controlador lógico oferece 40 pontos de E/S discretas com 16 saídas a relé. Engenheiros escolhem o TM200C40R para controle flexível de máquinas e comutação confiável por relé. O design é adequado para fabricantes de painéis que precisam de entradas rápidas e saídas a relé robustas em uma única unidade compacta.

Resumo

• O TM200C40R combina 24 entradas discretas com 16 saídas a relé em um único controlador.
• Quatro entradas de alta velocidade chegam a 100 kHz para tarefas de contagem e posicionamento.
• A alimentação de 100–240 V CA é adequada para painéis industriais sem um barramento CC separado.
• Quatro módulos de expansão ampliam o sistema para 128 saídas a transistor ou 80 saídas a relé.
• Duas portas seriais e uma porta USB facilitam a programação e a comunicação em campo.

Principais especificações técnicas

• Marca: Schneider Electric
• Modelo: TM200C40R
• Linha: Easy Modicon M200
• Tipo de produto: Controlador lógico
• Tensão nominal de alimentação: 100…240 V CA, 50/60 Hz
• Limites de tensão de alimentação: 85…264 V
• Corrente de surto: 50 A
• Consumo de energia: 59…69 VA com carga máxima de E/S
• Número de E/S discretas: 40 no total (24 entradas, 16 saídas a relé)
• Tensão de entrada discreta: 24 V CC, tipo sink ou source 1 conforme EN/IEC 61131-2
• Corrente de entrada discreta: 7 mA por entrada
• Impedância de entrada: 3,3 kOhm
• Limiar lógico: Estado 1 ≥ 15 V; Estado 0 ≤ 5 V
• Entradas rápidas: I2…I5 com 35 µs para ligar e 100 µs para desligar
• Entradas de alta velocidade: I0, I1, I6, I7 com resposta de 5 µs
• Entradas regulares: I8…I23 com filtragem configurável de 0/3/12 ms
• Tipo de saída do relé: Normalmente aberta, 2 A por saída
• Limites de tensão de saída: 30 V CC / 250 V CA
• Corrente máxima por comum: 4 A em COM 0, COM 1, COM 2, COM 3
• Tempo de resposta do relé: 10 ms para ligar e 10 ms para desligar
• Durabilidade elétrica: 100,000 ciclos em AC-12 240 V / 480 VA resistivos
• Durabilidade mecânica: 20,000,000 ciclos
• Carga mínima: 10 mA a 5 V DC
• Frequência de comutação: 0.1 Hz com carga máxima
• Memória: 512 byte de memória flash interna para backup do programa
• Armazenamento de dados: Cartão micro SD de 32 GB (opcional)
• Bateria: BR2032 Li-CFx, vida útil de 5 anos, reserva de 3 anos a 25 °C
• Tempo de execução: 0.2 µs por instrução booleana; 0.3 ms por 1 K instruções
• Resposta da tarefa de evento: 60 µs
• Desvio do relógio: ≤ 90 s/mês a 25 °C
• Controle PID: Até 14 malhas simultâneas
• Entradas de contagem: 4 canais HSC a 100 kHz, 32 bits
• Modos HSC: Quadratura x1/x2/x4, Pulso/Direção, Fase única, CW/CCW

Interfaces de comunicação e programação

• A porta USB mini B 2.0 é compatível com o protocolo SoMachine-Network para programação.
• O link serial 1 fornece uma interface RS485 em um bloco de terminais removível.
• O link serial 2 oferece opções RS232/RS485 ou RS485 isolado.
• As taxas de transmissão variam de 1.2 a 115.2 kbit/s; o RS485 alcança 15 m e o RS232 alcança 3 m.
• As portas seriais operam com Modbus master/slave RTU/ASCII ou SoMachine-Network.
• Sete LEDs de status indicam PWR, RUN, ERR, SD, BAT, SL1 e o estado de E/S de cada canal.

Imunidade ambiental e limites de operação

• A temperatura de operação varia de 0…55 °C para instalação horizontal.
• A temperatura de armazenamento varia de -25…70 °C.
• A umidade relativa permanece entre 10…95 % sem condensação.
• A imunidade a descargas eletrostáticas chega a 8 kV por descarga no ar e 6 kV por contato, conforme EN/IEC 61000-4-2.
• A imunidade a campos irradiados chega a 10 V/m de 80 MHz a 3 GHz, conforme EN/IEC 61000-4-3.
• A imunidade a transientes rápidos chega a 2 kV nas linhas de alimentação e nas saídas de relé, conforme EN/IEC 61000-4-4.
• A imunidade a surtos chega a 2 kV nas linhas de alimentação CA e nas saídas de relé, conforme EN/IEC 61000-4-5.
• A imunidade a RF conduzida chega a 10 V de 0,15 a 80 MHz, conforme EN/IEC 61000-4-6.
• A resistência a choques chega a 15 gn por 11 ms e a 30 gn por 6 ms.
• A resistência à vibração chega a 3.5 mm de 5…8.4 Hz e a 1 gn de 8.4…150 Hz no trilho.
• O grau de poluição é 2 ou inferior; a altitude de operação chega a 2000 m.
• O grau de proteção é IP20 com a tampa instalada.

Dados mecânicos e guia de montagem

• As dimensões são 175 mm de largura, 90 mm de altura e 70 mm de profundidade.
• O peso líquido é de 0.504 kg.
• Monte a unidade em um trilho cartola TH35-15, conforme a IEC 60715.
• Como alternativa, use uma placa TH35-7.5 ou um painel com o kit de fixação.
• Mantenha os trechos de cabos de entrada sem blindagem abaixo de 50 m.
• Mantenha os cabos blindados de entrada rápida e de alta velocidade abaixo de 10 m.
• Mantenha os trechos de cabos de saída sem blindagem abaixo de 150 m.
• Conecte as entradas e saídas aos blocos de terminais removíveis com parafuso.
• Alimente com 100–240 V CA por meio do bloco removível de 3 terminais.
• O controlador fornece 24 V CC a 300 mA para sensores externos.

Conteúdo da embalagem

• 1 × controlador lógico Schneider Electric TM200C40R
• Blocos de terminais removíveis com parafuso para entradas, saídas, conexão serial e alimentação
• Conjunto de documentação do produto

Envio e entrega

• Enviamos para todo o mundo pela FedEx, UPS e DHL.
• Os pedidos saem do armazém dentro de 1–3 dias úteis após a confirmação do pagamento.
• Os números de rastreamento chegam à sua caixa de entrada assim que a transportadora escaneia o pacote.

Perguntas frequentes

• P: Quantas saídas a relé o TM200C40R oferece?
  R: Ele oferece 16 saídas a relé normalmente abertas, com capacidade nominal de 2 A cada.
• P: Posso expandir a quantidade de E/S?
  R: Sim, você pode adicionar até 4 módulos de expansão para obter 80 saídas a relé ou 128 saídas a transistor.
• P: Qual software programa este controlador?
  R: O software SoMachine se conecta pela porta USB mini B ou por uma conexão serial.
• P: O controlador oferece suporte à contagem de alta velocidade?
  R: Sim, quatro entradas HSC funcionam a 100 kHz com resolução de 32 bits.
• P: Qual tensão de alimentação a unidade aceita?
  R: Aceita 100…240 V CA a 50/60 Hz, com limites de 85…264 V.
• P: Quantos loops PID podem funcionar ao mesmo tempo?
  R: O controlador suporta até 14 loops PID simultâneos.
