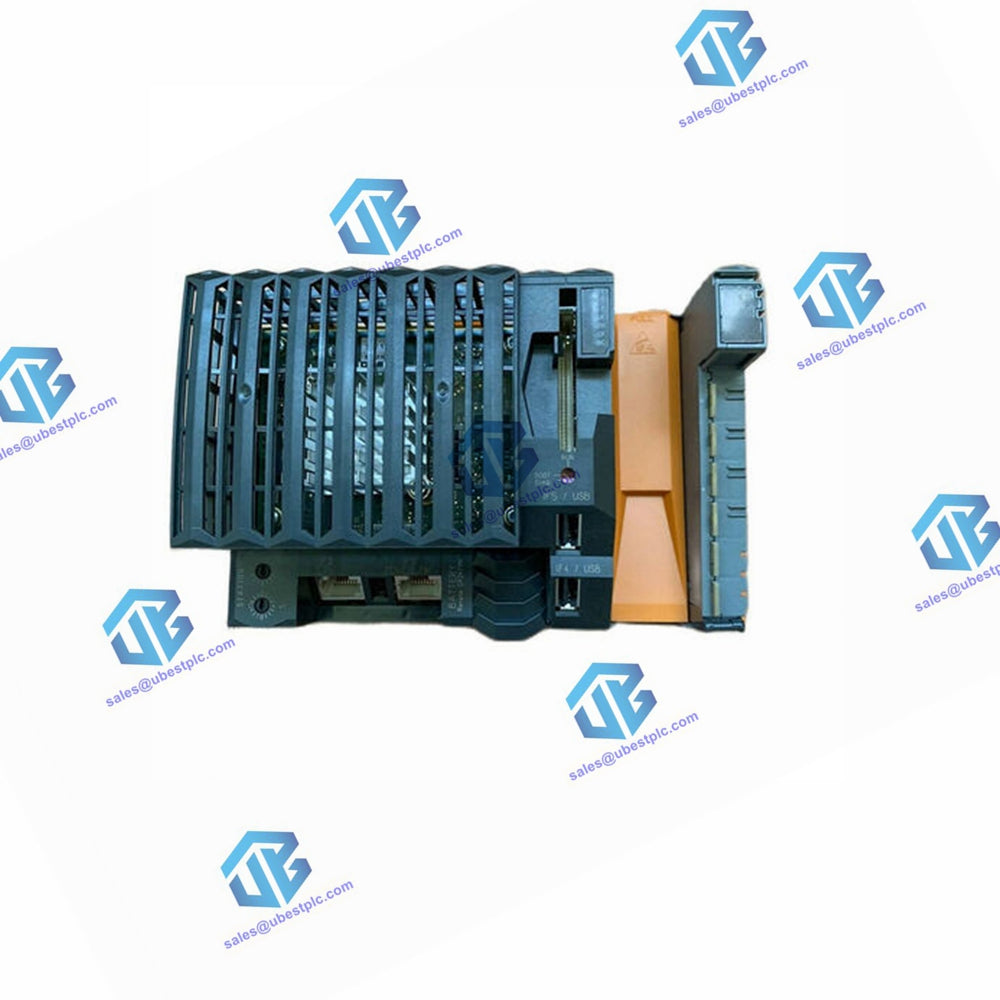

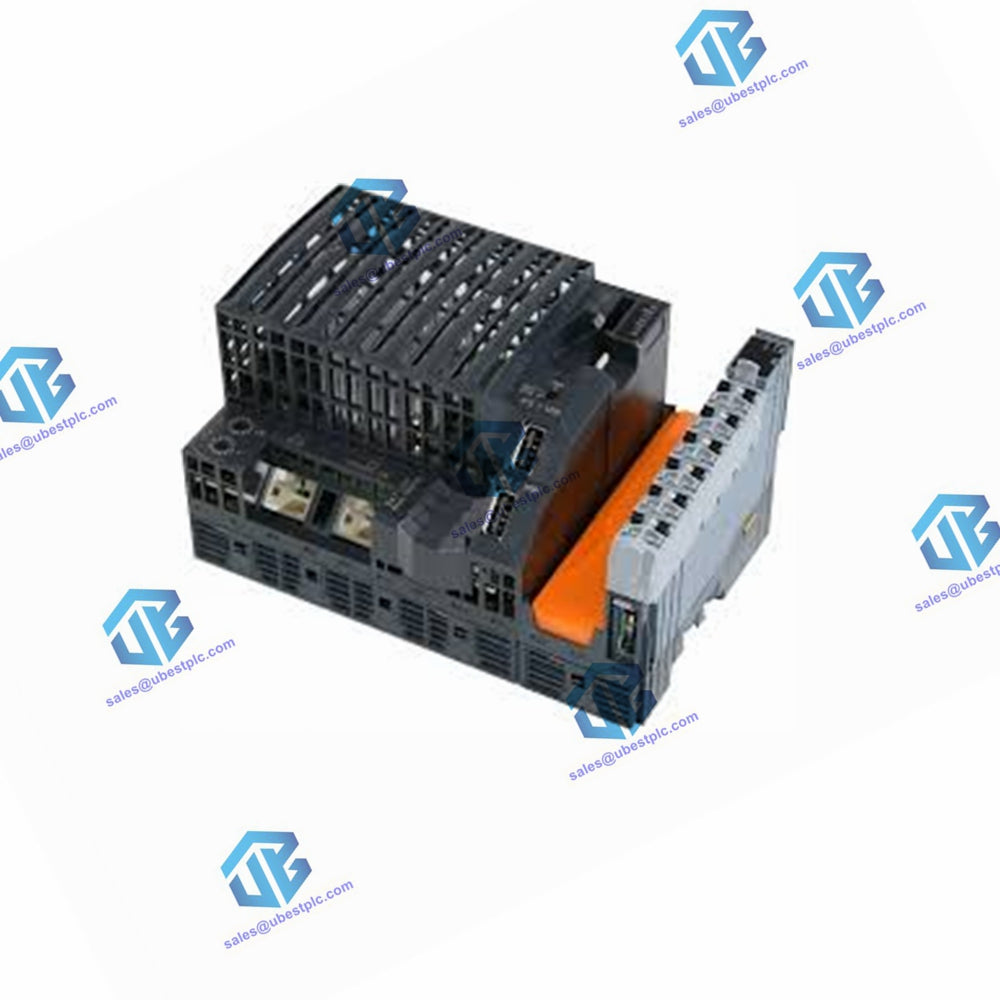

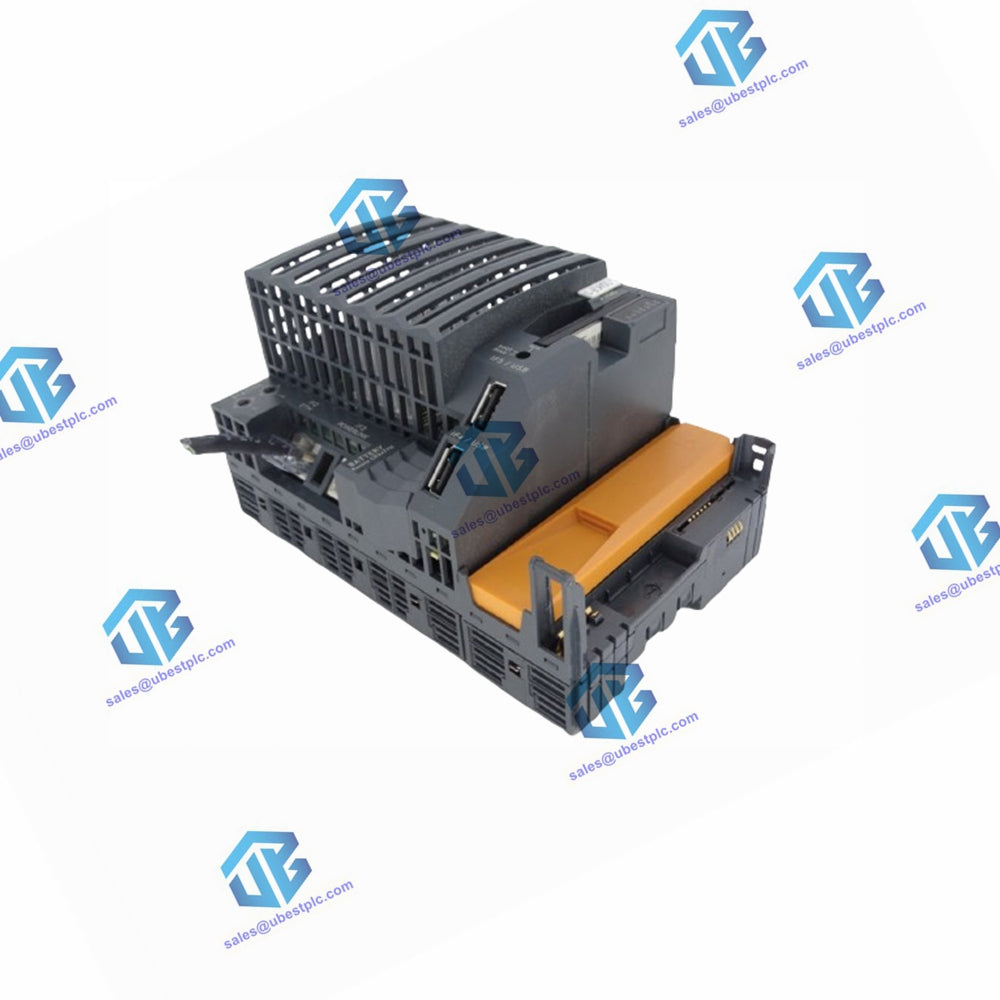

X20CP1585 X20 | Módulo CPU | B&R
UBEST – Fornecedor Global Confiável de Peças para Automação
Oferecemos uma ampla variedade de peças de reposição para automação industrial em estoque. Todos os produtos possuem garantia de 12 meses e uma política de reembolso de 30 dias para problemas de qualidade.
Descrição Curta
O NPBU-42C é uma unidade de ramificação compacta e de alto desempenho com 4 canais, projetada para operações precisas e confiáveis. Ele integra tecnologia avançada em um design robusto e leve, tornando-o ideal para várias aplicações.
Interfaces
| Interface | Descrição |
|---|---|
| RS232 | 1x RS232 via bloco terminal de 12 pinos X20TB12, distância máxima 900 m, taxa de transferência até 115,2 kbit/s |
| Ethernet | 1x RJ45 blindado, comprimento máximo do cabo 100 m, taxa de transferência 10/100/1000 Mbit/s |
| POWERLINK | 1x RJ45 blindado, comprimento máximo do cabo 100 m, taxa de transferência 100 Mbit/s |
| USB | 2x USB 1.1/2.0 Tipo A, corrente máxima de saída 0,5 A |
| Link X2X | 1x Mestre de Link X2X |
Módulo do Sistema
Controlador: Sim
B&R ID Code: 0xC3AE
Refrigeração: Sem ventilador
Diagnósticos
Bateria: Sim, usando indicador de status LED e software
Função da CPU: Sim, usando indicador de status LED
CompactFlash: Sim, usando indicador de status LED
Ethernet: Sim, usando indicador de status LED
POWERLINK: Sim, usando indicador de status LED
Temperatura: Sim, usando registro de software
Suporte
Redundância do Controlador: Não
Suporte para Armazenamento de Dados de Saúde: Sim
Suporte ACOPOS: Sim
Suporte a Componentes Visuais: Sim
Consumo de Energia
| Consumo de Energia | Valor |
|---|---|
| Sem Módulo de Interface e USB | 8.8 W |
| Fonte de Alimentação do Link X2X | 1,42 W |
| E/S Interna | 0,6 W |
| Dissipação de Potência Adicional por Atuadores | - |
Certificações
CE: Sim
UKCA: Sim
ATEX: Zona 2, II 3G Ex nA nC IIA T5 Gc
Proteção IP: IP20
FTZÚ: 09 ATEX 0083X
UL cULus: E115267
HazLoc: cCSAus 244665
Classe I, Divisão 2: Grupos ABCD, T5
DNV: Temperatura: B (0 a 55°C), Umidade: B (até 100%), Vibração: B (4 g), EMC: B (ponte e deck aberto)
CCS: Sim
LR: ENV1
KR: Sim
ABS: Sim
BV: EC33B, Temperatura: 5 - 55°C, Vibração: 4 g, EMC: Ponte e deck aberto
KC: Sim
CPU e Fonte de Alimentação do Link X2X
Tensão de Entrada: 24 VCC -15% / +20%
Corrente de Entrada: Máx. 1,5 A
Fusível: Integrado, não pode ser substituído
Proteção contra Polaridade Reversa: Sim
Saída de Fonte de Alimentação do Link X2X
Potência Nominal de Saída: 7 W
Conexão Paralela: Sim
Operação Redundante: Sim
Fonte de Alimentação de E/S de Entrada
Tensão de Entrada: 24 VCC -15% / +20%
Fusível: Fusível de linha necessário: Máx. 10 A, retardo
Fonte de Alimentação de E/S de Saída
Tensão Nominal de Saída: 24 VCC
Carga de Contato Permitida: 10 A
Fonte de Alimentação - Informações Gerais
Indicadores de Status: Sobrecarga, status operacional, status do módulo, transferência de dados RS232
Isolamento Elétrico
Fonte de Alimentação I/O - Fonte de Alimentação I/O: Não
Fonte de Alimentação CPU/X2X Link - Fonte de Alimentação CPU/X2X Link: Sim
Controlador
Slot CompactFlash: 1
Relógio em Tempo Real: Não volátil, resolução 1 s, precisão de -10 a 10 ppm a 25°C
FPU: Sim
Processador
Tipo: Atom E640T
Frequência do Clock: 1 GHz
Cache L1: Código de dados 24 kB, Código de programa 32 kB
Cache L2: 512 kB
Processador I/O Integrado: Processa pontos de dados I/O em segundo plano
Slots de Interface Modular
Contagem de Slots: 1
Variáveis Remanescentes
Máximo: 256 kB
Tempo do Ciclo da Classe de Tarefa
Mais Curto: 200 µs
Tempo Típico do Ciclo de Instrução: 0,0044 µs
Buffer de Dados
Monitoramento da Bateria: Sim
Bateria de Lítio: Mín. 2 anos a 23°C temperatura ambiente
Memória Padrão
RAM: 256 MB DDR2 SDRAM
RAM do Usuário: 1 MB SRAM
Interfaces
Interface IF1
Sinal: RS232
Variante: Conexão via bloco de terminais de 12 pinos X20TB12
Distância Máxima: 900 m
Taxa de Transferência: Máx. 115,2 kbit/s
Interface IF2
Sinal: Ethernet
Variante: 1x RJ45 blindado
Comprimento da Linha: Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de Transferência: 10/100/1000 Mbit/s
Camada Física: 10BASE-T/100BASE-TX/1000BASE-T
Half-Duplex: Sim
Full-Duplex: Sim
Autonegociação: Sim
Auto-MDI/MDIX: Sim
Interface IF3
Fieldbus: Nó gerenciador ou controlado POWERLINK (V1/V2)
Tipo: Tipo 4
Variante: 1x RJ45 blindado
Comprimento da Linha: Máx. 100 m entre 2 estações (comprimento do segmento)
Taxa de Transferência: 100 Mbit/s
Camada Física: 100BASE-TX
Half-Duplex: Sim
Full-Duplex: Modo POWERLINK: Não / Modo Ethernet: Sim
Autonegociação: Sim
Auto-MDI/MDIX: Sim
Interface IF4
Tipo: USB 1.1/2.0
Variante: Tipo A
Corrente Máxima de Saída: 0,5 A
Interface IF5
Tipo: USB 1.1/2.0
Variante: Tipo A
Corrente Máxima de Saída: 0,5 A
Interface IF6
Fieldbus: Mestre do link X2X
Propriedades Elétricas
Isolamento Elétrico: Ethernet (IF2), POWERLINK (IF3) e X2X (IF6) isolados entre si, de outras interfaces e do PLC
Condições de Operação
Orientação de Montagem: Horizontal, Vertical
Elevação de Instalação Acima do Nível do Mar: 0 a 2000 m (Sem limitação), >2000 m (Redução da temperatura ambiente em 0,5°C a cada 100 m)
Grau de Proteção: IP20
Condições Ambientais
Temperatura: Operação - Orientação de montagem horizontal: -25 a 60°C, Orientação de montagem vertical: -25 a 50°C, Armazenamento: -40 a 85°C, Transporte: -40 a 85°C
Umidade Relativa: Operação: 5 a 95%, sem condensação, Armazenamento: 5 a 95%, sem condensação, Transporte: 5 a 95%, sem condensação
Propriedades Mecânicas
Nota: Solicite a memória de aplicação (CompactFlash) separadamente
Bateria de Backup: Incluída na entrega
Placa de Cobertura Final X20 (Direita): Incluído na entrega
Bloco Terminal X20 de 12 Pinos: Incluído na entrega
Capas dos Slots do Módulo de Interface: Incluído na entrega
Dimensões e Peso
Largura: 150 mm
Altura: 99 mm
Profundidade: 85 mm
Peso: 400 g
