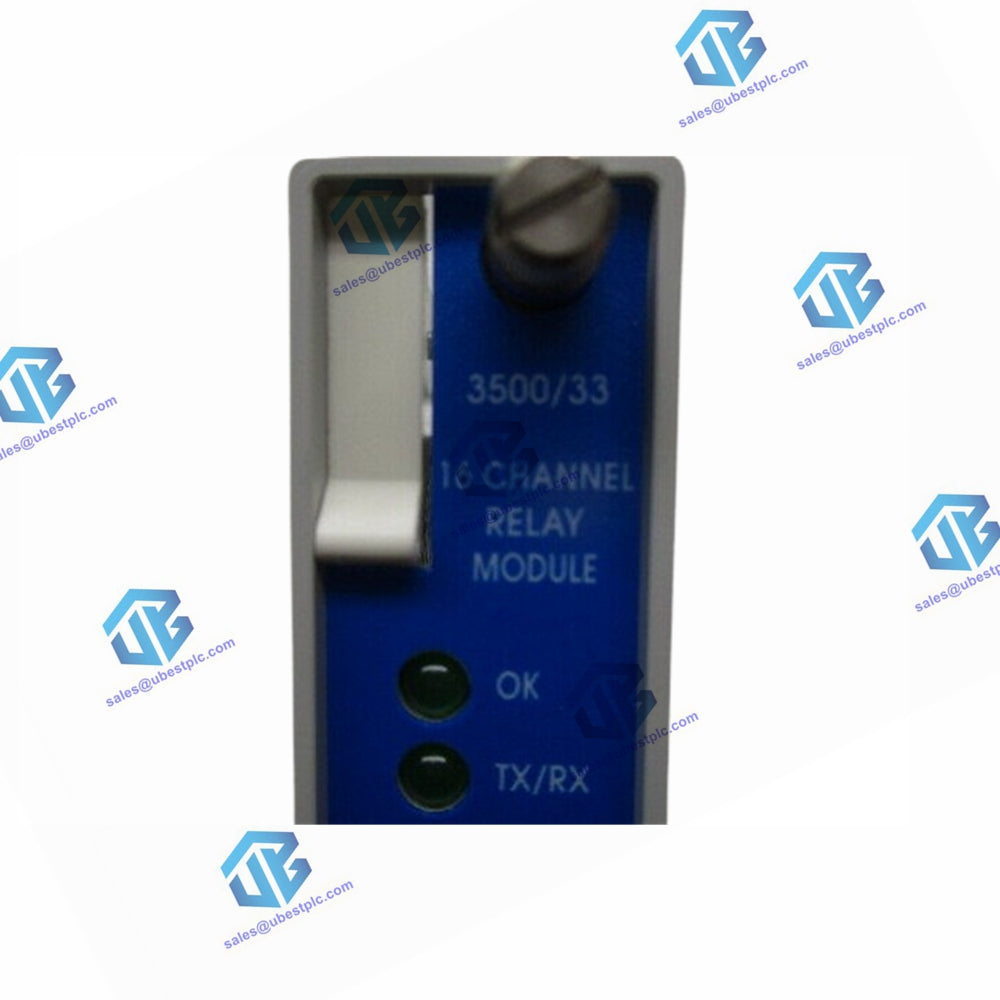

3500/33-01-01 16-канальный релейный модуль Bally Nevada
UBEST – Надежный глобальный поставщик запчастей для автоматизации
Мы предлагаем широкий ассортимент запасных частей для промышленной автоматизации, имеющихся на складе. Все продукты имеют 12-месячную гарантию и 30-дневный возврат в случае проблем с качеством.
Описание
Модуль реле 3500/33 с 16 каналами — это модуль полной высоты, обеспечивающий 16 выходов реле. Он может быть установлен в любой слот справа от модуля интерфейса переходных данных (TDI) в стойке 3500. Каждый выход может быть независимо запрограммирован для выполнения логики голосования с использованием логики управления тревогой, которая включает логические операции И и ИЛИ на основе следующих входов:
- Входы тревоги (статусы предупреждения и опасности)
- Статусы «Не в порядке»
- Отдельные измеряемые переменные с любого канала мониторинга или любой комбинации каналов мониторинга в стойке
Программирование логики управления тревогой выполняется с помощью программного обеспечения конфигурации стойки 3500.
Технические характеристики
Входы:
| Характеристика | Технические данные |
|---|---|
| Потребляемая мощность | Типично 5,8 Вт |
Выходы:
| Характеристика | Технические данные |
|---|---|
| Светодиоды на передней панели |
Светодиод OK: горит, когда модуль работает правильно Светодиод TX/RX: мигает при обмене данными с другими модулями Светодиод тревоги канала: горит, когда канал реле находится в состоянии тревоги |
| Тип реле | Однополюсное двухпозиционное (SPDT) |
| Герметизация реле | Эпоксидная герметизация |
| Подавитель дуги реле | 250 В переменного тока, установлен по умолчанию |
| Ресурс контактов реле | 10 000 циклов |
| Работа реле | Четыре группы по четыре канала, переключаемые для работы в режиме обычно разомкнутого (ND) или обычно замкнутого (NE) состояния |
Физические характеристики:
| Характеристика | Технические данные |
|---|---|
| Размеры основного модуля | 241 мм x 24,4 мм x 242 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма) |
| Вес основного модуля | 0,7 кг (1,6 фунта) |
| Размеры модуля ввода/вывода | 241 мм x 24,4 мм x 99,1 мм (9,50 дюйма x 0,96 дюйма x 3,90 дюйма) |
| Вес модуля ввода/вывода | 0,4 кг (1,0 фунт) |
| Требования к месту в стойке | Основной модуль: 1 слот полной высоты спереди<br>Модули ввода/вывода: 1 слот полной высоты сзади |
Информация для заказа
| Номер детали | Описание |
|---|---|
| 3500/33-01-01 | Модуль реле с 16 каналами |
| A: Модуль выхода | 01: Модуль выхода реле с 16 каналами |
| B: Опция одобрения для взрывоопасных зон | 01: cNRTLus (Класс 1, Деление 2) |
Запасные части:
| Номер детали | Описание |
|---|---|
| 149986-01 | Запасной модуль управления реле с 16 каналами |
| 149992-01 | Запасной модуль выхода реле с 16 каналами |
| 149992-02 | Запасной модуль выхода реле с 16 каналами с функцией отказоустойчивости |
| 149992-03 | Запасной модуль выхода реле с 16 каналами с низким током |
| 149992-04 | Запасной модуль выхода реле с 16 каналами с низким током и функцией отказоустойчивости |
| 04425545 | Заземляющий браслет (одноразовый) |
| 162291 | Руководство пользователя модуля реле с 16 каналами |
| 00580453 | Разъемный штыревой разъем, внутренняя терминализация, 16 позиций, зеленый |
| 166M2381 | Разъемный штыревой разъем с пружинным зажимом (альтернатива PN 00580453) |
