Обзор модулей цифрового вывода TMR

Введение Модули цифрового вывода (DO) TMR получают выходные сигналы от главных процессоров по трем каналам. Эти сигналы затем оцениваются специальной четырехкратной выходной схемой, обеспечивающей резервирование критических путей прохождения сигнала. Каждый модуль включает в себя схему обратной связи по напряжению для независимой проверки работы каждого выходного переключателя. Постоянная диагностика обеспечивает целостность каналов и цепей.

Характеристики модуля

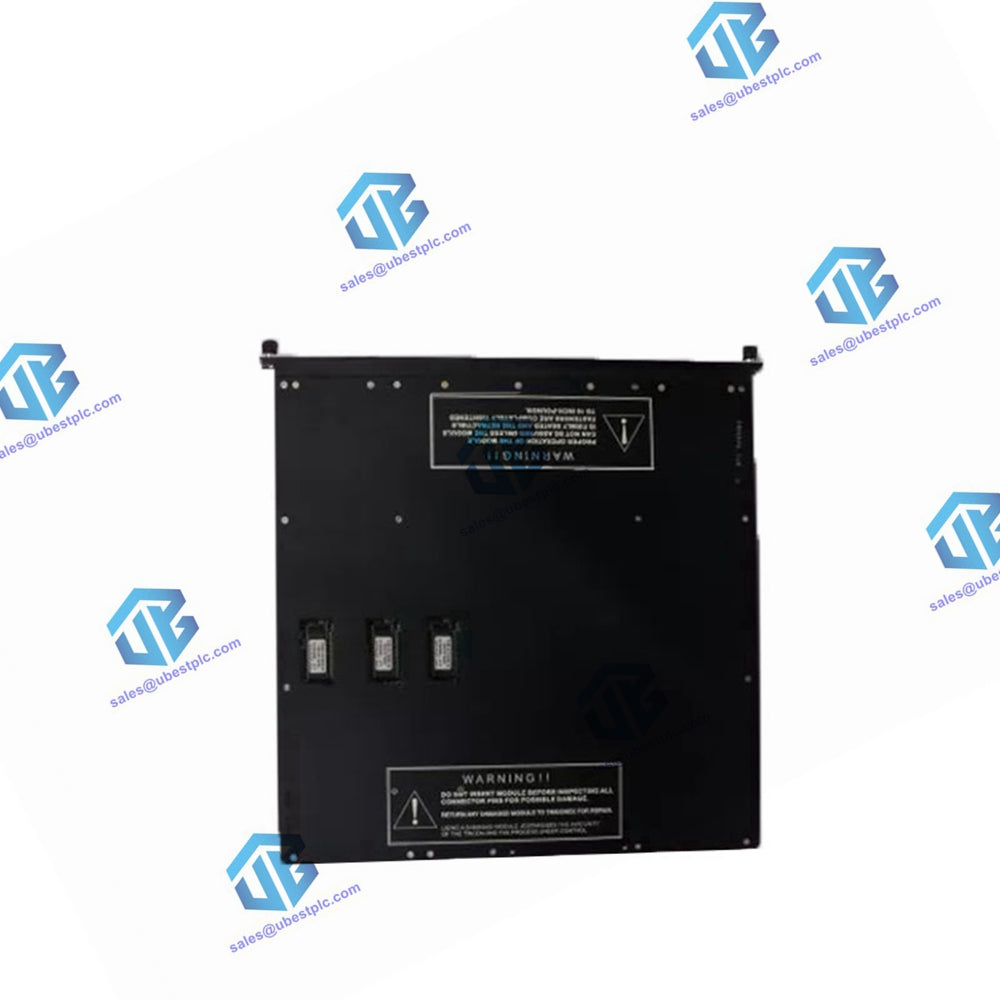

Технические характеристики 16-канального модуля цифрового вывода Номера моделей:

Номинальное напряжение:

• 120 В постоянного тока

Тип: ПМР, ДО

Выходные сигналы:

• 16, общий (3603E/T),

Диапазон напряжения:

• 90–150 В постоянного тока

Падение напряжения:

• < 1,5 В, типичное

Текущие рейтинги, максимум:

• 0,8 А на точку, импульсный ток 4 А/10 мс

Утечка нагрузки: максимум 2 мА при 60 Гц

Предохранители (на полевой клемме):

• 1 на выход, 1,0 А быстродействующий

Изоляция точки:

• 1500 В постоянного тока/2500 В постоянного тока

Диагностические показатели:

• Состояние «Включено» или «Выключено»: 1 на каждую точку.
• Статус модуля: ПРОЙДЕН, ОШИБКА, АКТИВЕН
• Полевая сигнализация: НАГРУЗКА/ПРЕДОХРАНИТЕЛЬ

Цветовой код: Синий

Заключение Модули цифрового вывода TMR обеспечивают безопасную и надежную работу критически важных систем за счет резервных выходных цепей и комплексной диагностики. Они поддерживают возможность горячего резервирования и рассчитаны на совместимость с различными диапазонами напряжений и типами сигналов.
