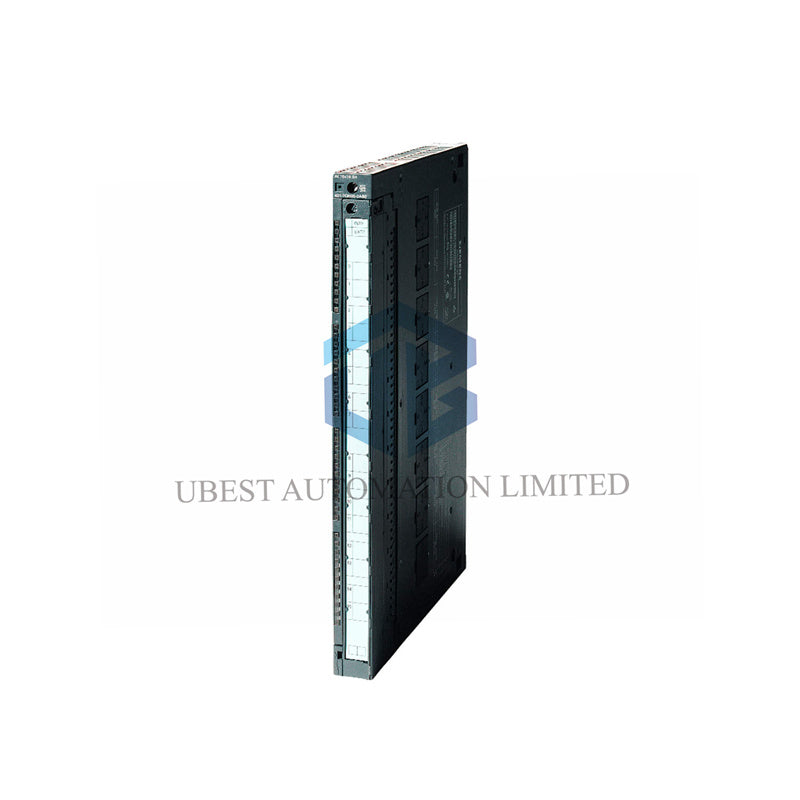

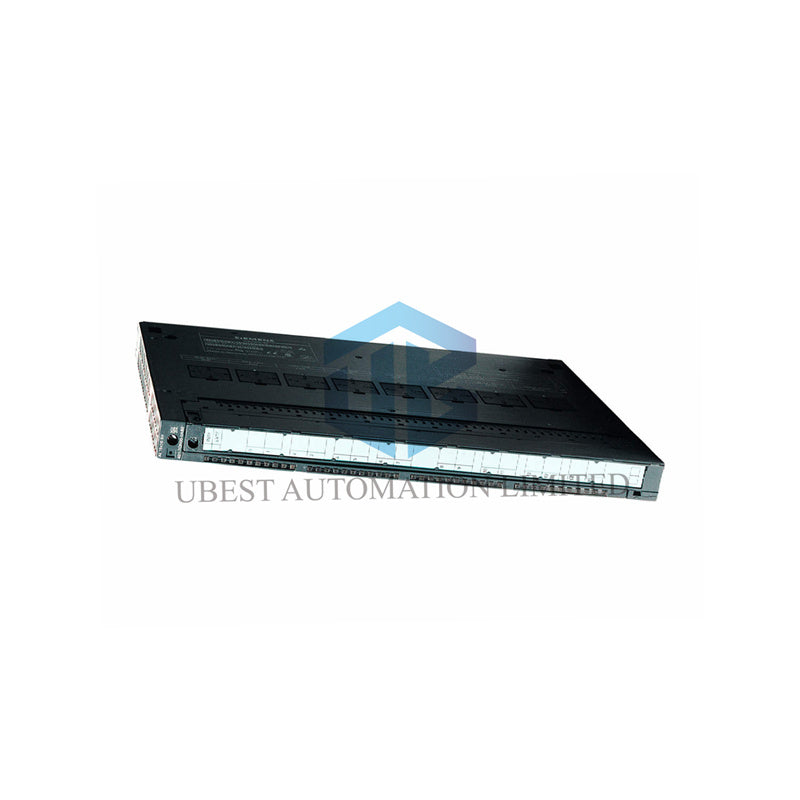

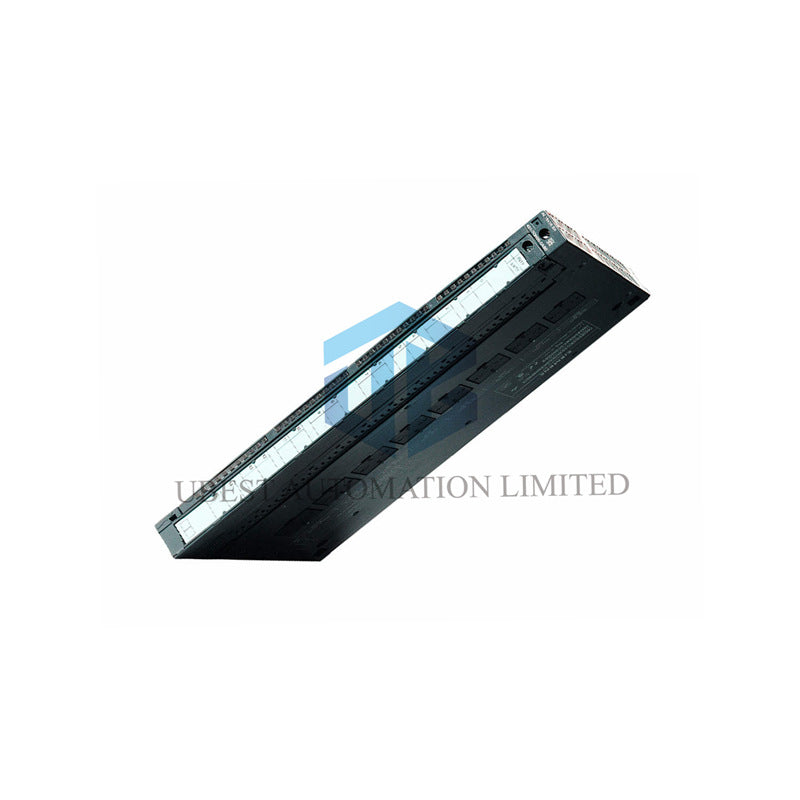

Высокоскоростной изолированный аналоговый входной модуль для точного управления

Обновите вашу измерительную систему с помощью этого высокопроизводительного 8-канального аналогового входного модуля. Siemens 6ES7431-1KF20-0AB0 обеспечивает 14-битное разрешение и электрическую изоляцию для точного и безшумного сбора данных. Он считывает сигналы напряжения, тока и сопротивления с ультрабыстрым временем цикла 0,416 мс, что идеально подходит для критического управления процессом.

Подробные технические характеристики

Производитель: Siemens

Серия ПЛК: SIMATIC S7-400

Название модуля: Аналоговый вход SM 431

Полный номер детали: 6ES7431-1KF20-0AB0

Аналоговые входы: 8 каналов, электрически изолированы.

Поддерживаемые сигналы: Напряжение, ток, сопротивление.

Диапазоны входного напряжения: ±10В, ±1В, 1-5В.

Диапазоны входного тока: ±20 мА, 4-20 мА.

Диапазон сопротивления: от 0 до 600 Ом.

Разрешение: 14 бит (высокая точность).

Время цикла сканирования: 0,416 мс для всех 8 каналов.

Базовая точность (25°C): Напряжение: ±0,6%. Ток: ±0,7%. Сопротивление: ±0,7%.

Подавление шума: Выбирается 50 Гц, 60 Гц, 400 Гц или отсутствует.

Входное сопротивление: Напряжение: 10 МОм. Ток: 50 Ом.

Питание 2-проводных передатчиков: 24 В постоянного тока, до 200 мА всего.

Максимальная длина кабеля: 200 м (рекомендуется экранированный).

Питание шины: 5 В постоянного тока, макс. 1000 мА.

Ширина модуля: 25 мм (стандартная).

Вес при транспортировке: примерно 500 г.

Инструкции по установке и подключению

Установите 6ES7431-1KF20-0AB0 в ваш шкаф S7-400. Для наилучших результатов используйте экранированные кабели и заземляйте экран на стороне модуля. Подключайте датчики сопротивления с помощью 2-, 3- или 4-проводных соединений для точных измерений. Внутренняя изоляция позволяет безопасно подключать датчики с разными потенциалами земли. Настройте время интеграции в программном обеспечении ПЛК в соответствии с требованиями скорости и подавления шума вашего приложения.

Гарантия и доставка

Все продукты поставляются с надежной 12-месячной гарантией. Мы быстро отправляем заказы с помощью FedEx, UPS или DHL для быстрой доставки.

Профессиональные часто задаваемые вопросы

В: Какое основное преимущество изолированного аналогового модуля?

О: Изоляция предотвращает токи петли заземления, которые вызывают ошибки измерений и повреждения оборудования. Она позволяет безопасно подключать датчики из разных электрических систем.

В: Могу ли я измерять датчик температуры PT100 с этим модулем?

О: Не напрямую. Вам нужен преобразователь сопротивления, который преобразует сигнал PT100 в сигнал 0-600 Ом, 4-20 мА или 0-10 В, совместимый с входами этого модуля.

В: Насколько быстро он может действительно считывать изменяющийся сигнал?

О: С временем цикла 0,416 мс он может обновлять все 8 каналов более 2400 раз в секунду. Это отлично подходит для быстрых процессов, таких как управление давлением или скоростью.

В: Когда следует использовать настройку подавления шума 400 Гц?

О: Используйте её в средах с высокочастотными электрическими помехами, например, рядом с частотными преобразователями (ЧП) или оборудованием для коммутации питания.

В: Нужно ли внешнее предохранитель для 24В питания передатчиков?

О: Да, рекомендуется ставить предохранитель на внешний 24В цепь, питающую клемму L+ модуля, чтобы защитить от возможных коротких замыканий в полевых проводках.
