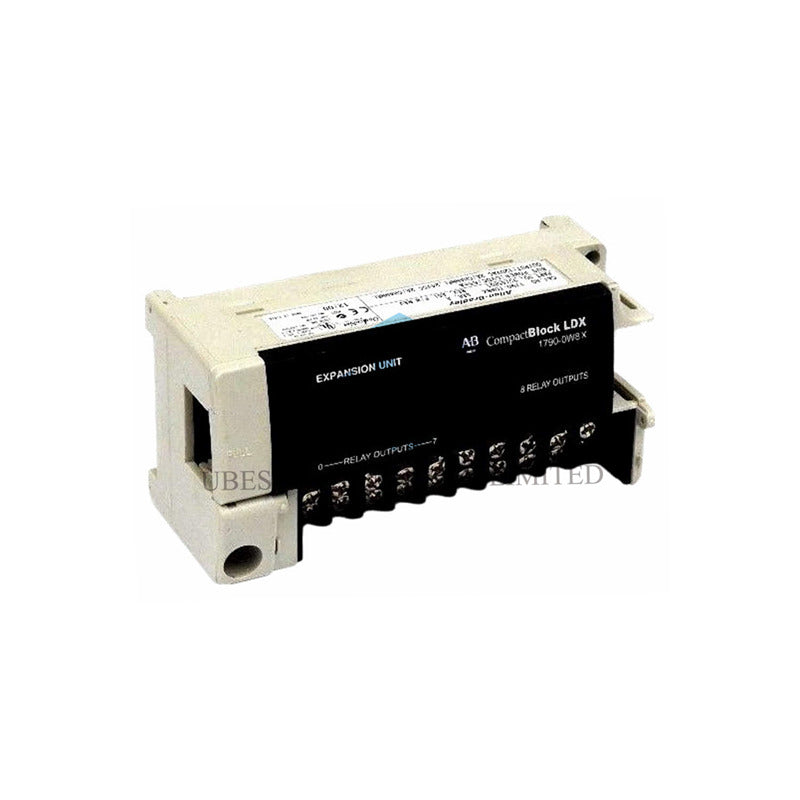

Allen-Bradley 1790-0W8X: Простое и надежное 8-канальное релейное выходное устройство

Добавьте гибкое коммутационное питание в вашу систему управления. Allen-Bradley 1790-0W8X предоставляет восемь изолированных релейных выходов. Этот компактный модуль позволяет напрямую управлять двигателями, освещением и соленоидами. Он легко подключается к вашему ПЛК для расширения возможностей управления.

Почему вам нужен этот выходной модуль

• Универсальное управление нагрузкой: Переключайте как постоянные (5-24В), так и переменные (30В) нагрузки с помощью одного модуля.
• Четкая визуальная индикация: Восемь зеленых светодиодов показывают состояние каждого выхода с первого взгляда.
• Простота установки: Простое крепление на DIN-рейку и один 37-контактный разъем для всей проводки.
• Надежная электрическая защита: Высокая изоляция (1250В переменного тока) защищает контроллер от помех со стороны полевых устройств.

Основные технические характеристики

• Модель продукта: Allen-Bradley 1790-0W8X (серия 1790 компактных модулей ввода-вывода).
• Конфигурация реле: 8 реле типа Form A (SPST-NO).
• Коммутационная способность: 2,0 А при 24В постоянного тока или 30В переменного тока.
• Ресурс контактов: 300 000 циклов (резистивная нагрузка), 100 000 циклов (индуктивная нагрузка).
• Скорость отклика: Задержка включения/выключения менее 10 миллисекунд каждая.
• Питание: Требуется 24В постоянного тока (диапазон 19,2-28,8В) от полевого источника.
• Уровень изоляции: 1250В переменного тока RMS между входами/выходами и логикой управления.
• Потери в включенном состоянии: Низкое падение напряжения, максимум 0,5В при полной нагрузке.

Детали установки и подключения

• Интерфейс подключения: Один 37-контактный разъем D-sub для быстрой и аккуратной проводки.
• Крепление: Стандартное крепление на DIN-рейку 35 мм.
• Минимальная нагрузка: Требуется не менее 100 мкА / 100 мВ постоянного тока для надежного смачивания контактов.
• Потребление энергии: Низкое, около 10 мА на активный канал.

Что входит в комплект и поддержка

• Вы получаете один выходной модуль 1790-0W8X, готовый к установке.
• На этот продукт распространяется 12-месячная гарантия с даты покупки.
• Мы быстро отправляем по всему миру с помощью FedEx, UPS и DHL.

Часто задаваемые вопросы экспертов

• Могу ли я использовать этот модуль для прямого запуска небольшого 24В постоянного тока двигателя?
  Да. Каждое реле выдерживает 2А, что подходит для многих небольших двигателей. Всегда проверяйте пусковой ток двигателя, который может быть значительно выше рабочего, чтобы убедиться, что он не превышает номинал реле.
• Что означает "Form A" для контактов реле?
  Form A означает однополюсное однопозиционное нормально разомкнутое (SPST-NO) реле. Контакты разомкнуты, когда реле выключено, и замыкаются для замыкания цепи при включении реле.
• Почему существует требование к минимальной нагрузке (100 мкА)?
  Это обеспечивает достаточный ток для поддержания контактов реле в чистоте и предотвращения окисления, которое может привести к высокому сопротивлению или отказу со временем. Это называется "смачиванием контактов".
• Подходит ли модуль для переключения переменного и постоянного тока на одном устройстве?
  Да, реле не зависят от типа тока. Однако необходимо убедиться, что напряжение (постоянное или пиковое переменное) на любом канале не превышает максимальное значение 30В.
• Как защитить реле при переключении индуктивных нагрузок, таких как катушки соленоидов?
  Всегда используйте устройства подавления, такие как диод обратного хода (для постоянного тока) или цепь гашения (для переменного тока) параллельно индуктивной нагрузке. Это защищает контакты реле от скачков напряжения при размыкании цепи, значительно увеличивая срок службы контактов.
