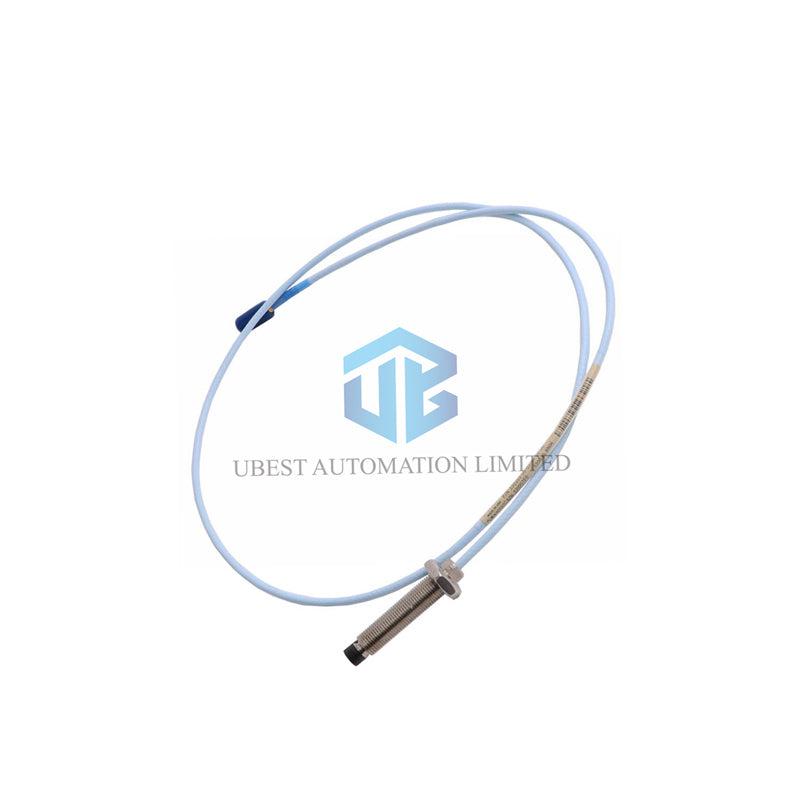

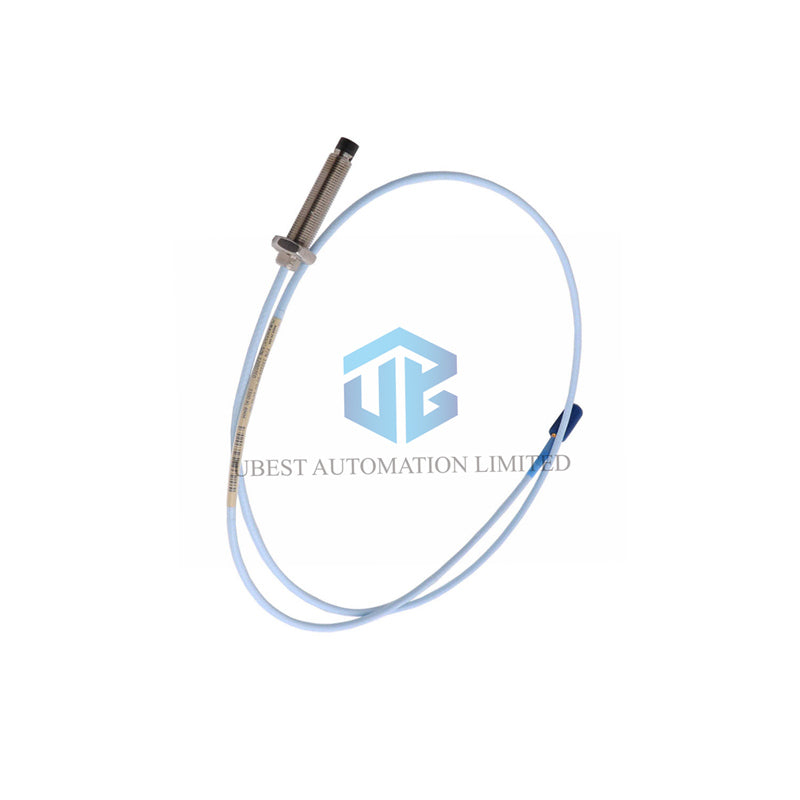

Датчик приближения Bently Nevada 3300 XL с длинным вылетом 330708-00-10-90-01-00

Конфигурация продукта и декодер суффиксов

• ▪ Базовая модель: 330708 (зонд 11 мм, резьба 5/8-18 UNF, без защиты)
• ▪ Суффикс -00: Длина гладкой части = 0,0 дюйма
• ▪ Суффикс -10: Общая длина корпуса = 1,0 дюйма
• ▪ Суффикс -90: Общая длина кабеля = 9,0 метров (29,5 футов)
• ▪ Суффикс -01: Разъем = ClickLoc с защитой, стандартный кабель
• ▪ Суффикс -00: Сертификация агентства = не требуется

Основные технические характеристики

• Производитель и серия: Bently Nevada 3300 XL
• Полный номер детали: 330708-00-10-90-01-00
• Тип зонда: 11 мм диаметр датчика вихревых токов
• Кабельная система: 75 Ом триаксиальный с изоляцией FEP
• Типичное сопротивление постоянному току (9 м): около 5,9 Ом ±0,5
• Материал цели: ферромагнитная сталь (рекомендуется)
• Линейный измерительный диапазон: типично 2,0 мм (80 мил)
• Чувствительность системы: 200 мВ/мил (7,87 В/мм)
• Частотный диапазон: 0 до 10 000 Гц (плоская характеристика ±3%)
• Диапазон рабочих температур: -51°C до +177°C (-60°F до +351°F)
• Материал уплотнения: уплотнительное кольцо Viton (не тестировалось на давление)
• Рекомендуемый крутящий момент корпуса: 15,2 Н·м | Максимум: 45,2 Н·м

Руководство по установке и применению

• Устанавливайте зонд, используя рекомендуемый крутящий момент 15,2 Н·м на корпусе.
• Не превышайте максимальную длину резьбового соединения 0,938 дюйма.
• Затягивайте разъем вручную; максимальный крутящий момент 0,565 Н·м (5 дюйм-фунтов).
• Соблюдайте минимальный радиус изгиба кабеля 1,0 дюйм (25,4 мм).
• Для долгосрочной надежности избегайте эксплуатации при температурах ниже -34°C (-29°F).
• Этот зонд 3300 XL идеально подходит для турбин, насосов, вентиляторов и компрессоров.

Технические вопросы и ответы для системных интеграторов

• В: Какова максимальная длина кабеля для надежной передачи сигнала? О: Система рассчитана на длину до 9 метров; для больших расстояний может потребоваться калибровка.
• В: Может ли этот зонд измерять неферромагнитные или покрытые цели? О: Да, но изменятся чувствительность и линейный диапазон; обратитесь на завод для настройки.
• В: Чем стандартный кабель отличается от FluidLoc в суровых условиях? О: Для влажных/масляных зон указывайте опцию кабеля FluidLoc для лучшей защиты.
• В: Какое ожидаемое механическое разрешение этого зонда? О: Система обычно обеспечивает разрешение лучше 0,1 мил (2,5 мкм).
• В: Требуется ли специальное подключение для 75 Ом триаксиального кабеля? О: Да, он должен подключаться к совместимому драйверу или системе мониторинга Bently Nevada.
