Ключевая особенность

• Источник питания ворот:

  Обеспечивает необходимую мощность затвора для одной фазы тиристорного моста, позволяя эффективно управлять работой тиристора.

• Мониторинг состояния SCR:

  Отслеживает состояние SCR, собирая информацию о напряжении и передавая ее по оптическому последовательному каналу передачи данных на контроллер LCI.

• Преобразование переменного тока в постоянный:

  Преобразует входное переменное напряжение в необходимые уровни постоянного напряжения для рабочих функций.

Технические характеристики

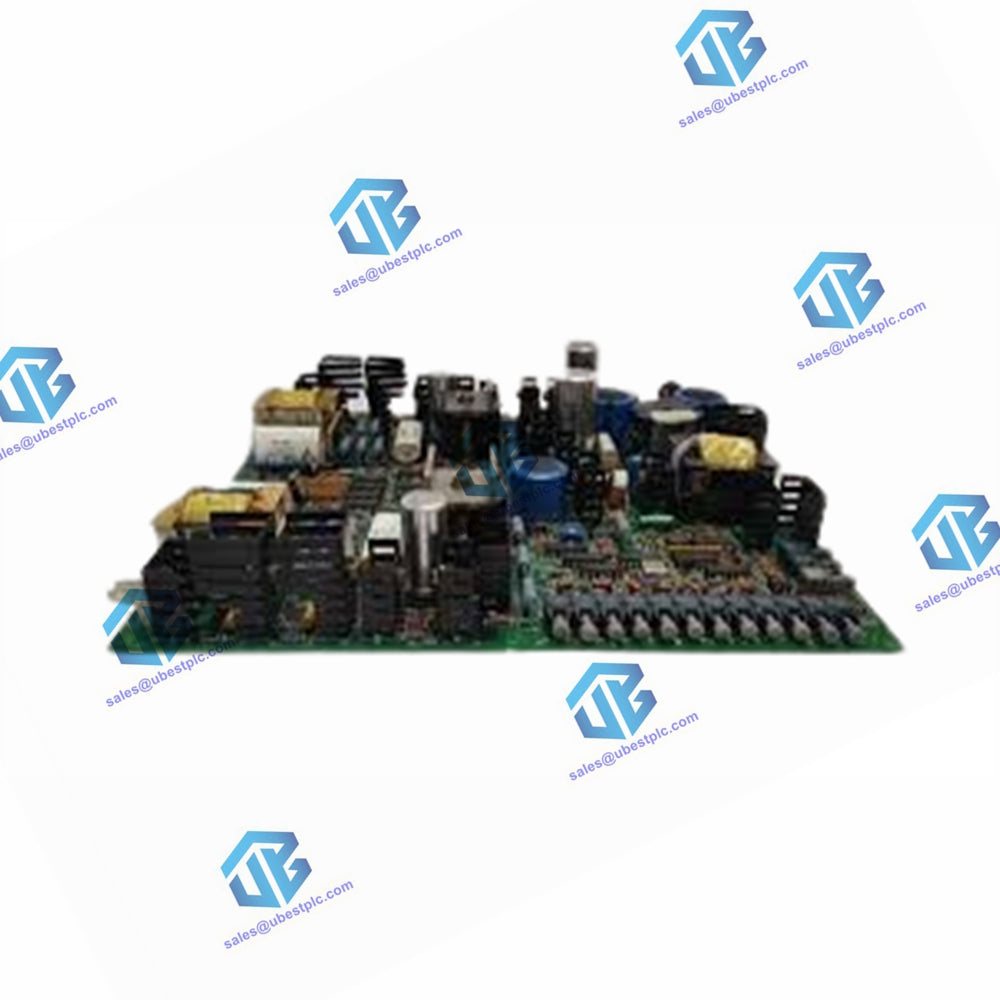

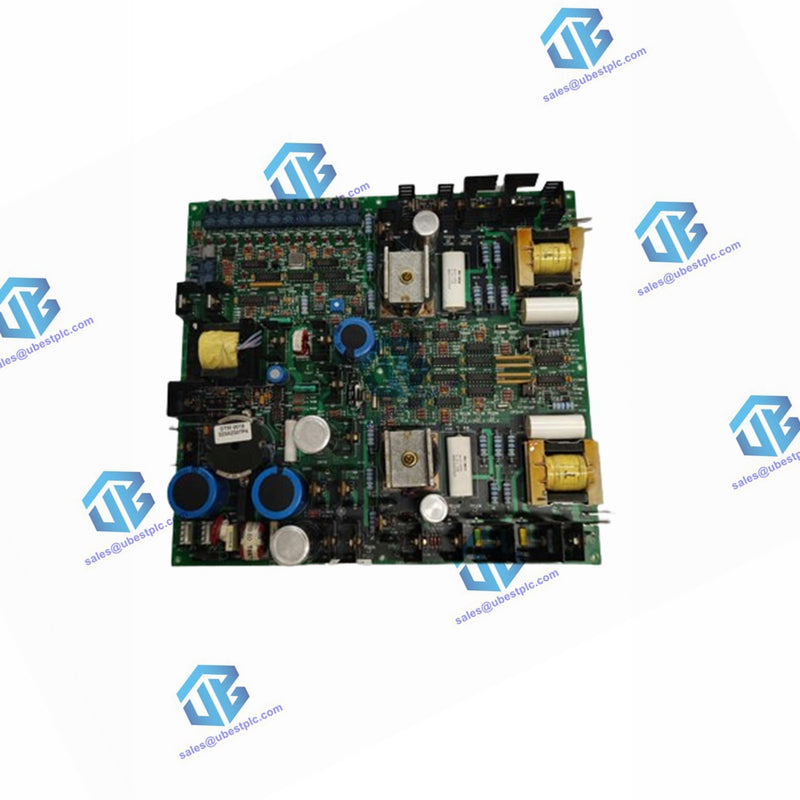

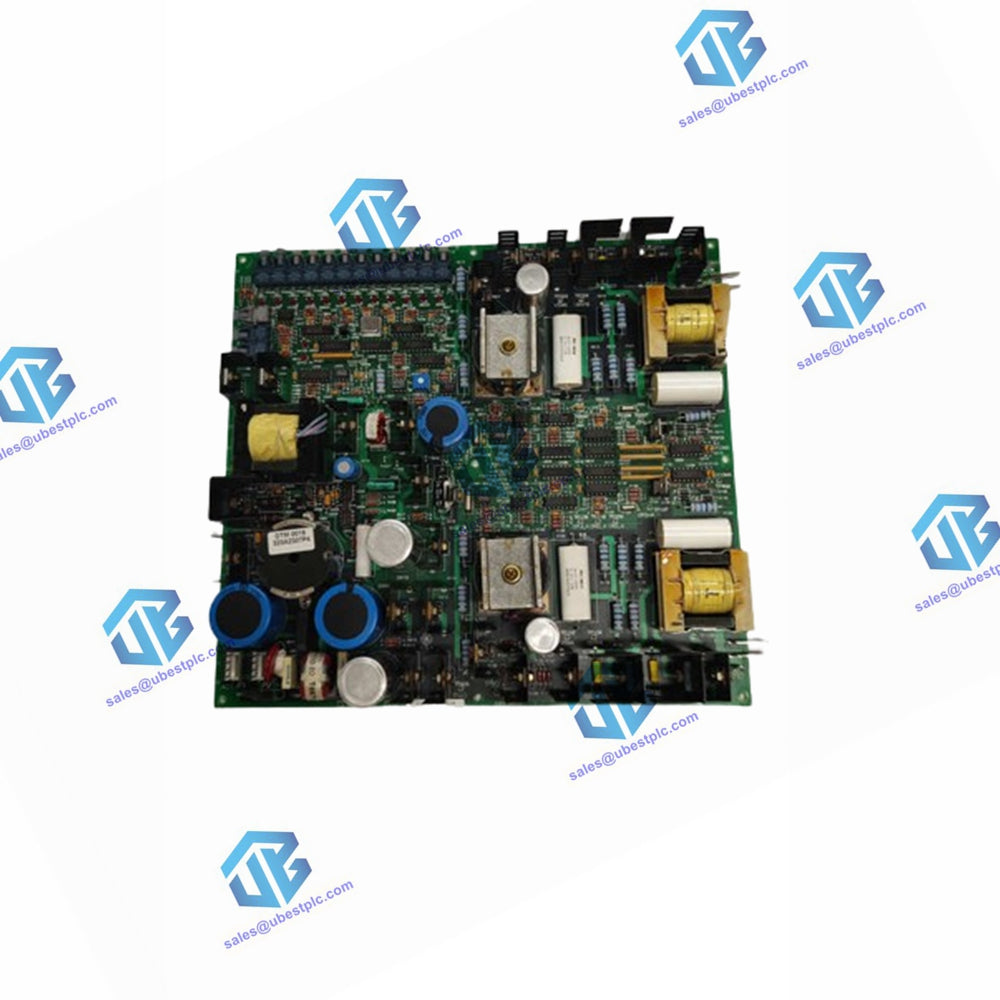

• Номер модели: DS200FGPAG1A
• Общие версии: DS200FGPAG1AMD, DS200FGPAG1AKD, DS200FGPAG1AHD, DS200FGPAG1AFC.
• Серия: LS2100
• OEM / Производитель: GE Energy
• Руководство по конкретной детали: GEI-100223
• Количество контрольных точек: 30, девять для ворот A, девять для ворот B и 12 для мониторов состояния ячеек.
• Напряжение питания двенадцатиимпульсного преобразователя: 2080 или 3300 В переменного тока.
• Совместимость: нет обратной совместимости.
• Количество цепей драйвера затвора: две
• Количество оптоволоконных разъемов: 15, один оптоволоконный передатчик и четырнадцать оптоволоконных приемников.
• Входная мощность: допускает 120 В (среднеквадратичное значение) ± 20 %, 50/60 Гц, с максимальной потребляемой мощностью примерно 350 ВА.
• Точки приема напряжения:
  • P15: Обычно принимает напряжение 13,5–14,5 В постоянного тока (не контролируется).
  • P5: принимает напряжение 4,7–5,1 В постоянного тока.
  • P90: допускает напряжение ≥ 81 В постоянного тока.
  • P40: допускает напряжение ≥ 25 В постоянного тока.

Тестовые точки у ворот А

• TP101 (1PUSH1): Логическая 1 = команда запуска цикла нажатия.
• TP105 (ВЛИНКА): Первичное напряжение.
• TP110 (0RELA): Логический 0 = блокировка открытия ворот.

Источники тока затвора

• Подставка для ворот: подает токи затвора для двухтактной схемы.
• Gate Backporch: подает токи затвора для двухтактной схемы.
