Модуль передатчика последовательной шины GE Fanuc IC695LRE001
Важное описание

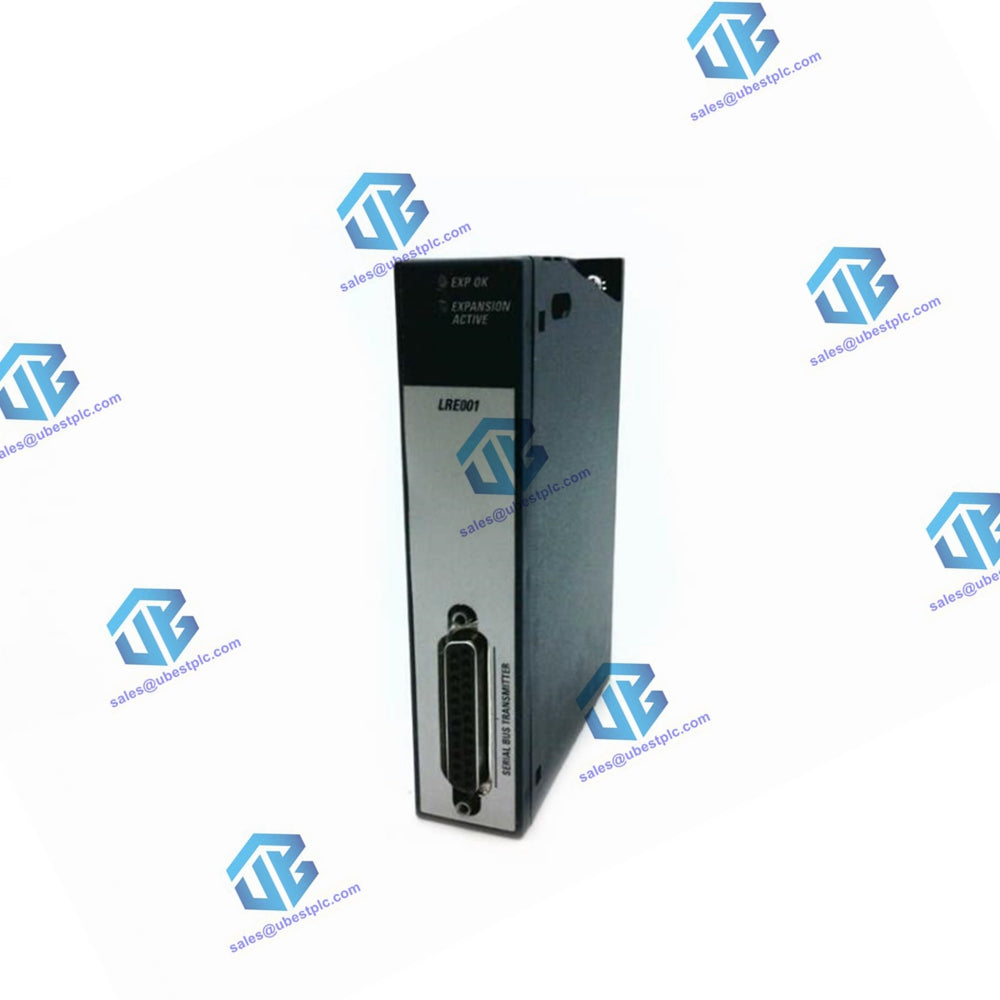

Модуль передатчика последовательной шины RX3i (IC695LRE001) предназначен для обеспечения связи между универсальной шиной PACSystems RX3i (номер модели IC695) и последовательными расширительными или удалёнными шинами (номера моделей IC694 или IC693). Модуль преобразует уровни сигналов с универсальной шины в уровни, необходимые для последовательной расширительной шины. Он должен быть установлен в специальный разъём расширения на правом конце универсальной шины. Два зелёных светодиода показывают состояние работы модуля и состояние расширительной связи: индикатор EXP OK загорается при подаче питания 5 В на модуль, а индикатор Expansion Active показывает, ведёт ли модуль обмен данными с расширительными шинами.
Технические характеристики
Характеристики модуля
- Ток, потребляемый от шины: 5,0 В при 132 мА
-
Максимальная общая длина кабеля расширения:
- 15 метров (50 футов) для расширительных шин
- 213 метров (700 футов) для удалённых шин
- Эффективная скорость передачи данных: 500 кбайт в секунду (для удалённых шин)
- Электрическая изоляция: Неизолированная дифференциальная связь
- Последовательный порт: RS-232 DCE, 1200 - 115200 бод
Характеристики кабеля
-
Кабель: только Belden 8107 (заменители не допускаются)
- Компьютерный кабель с общей оплёткой поверх фольгированного экрана, витая пара
- 30 В/80°C (176°F), 24 AWG (0,22 мм²) лужёная медь, 7 x 32 жилы
- Скорость распространения = 70%, номинальное сопротивление = 100 Ом
-
Разъёмы:
- 25-контактный штекер: обжимной штекер (Amp 207464–7), контакт (Amp 66506–9), паяльный штекер (Amp 5-747912–2)
- 25-контактная гнездовая вилка: обжимная гнездовая вилка (Amp 207463–1), контакт (Amp 66504–9), паяльная гнездовая вилка (Amp 5-747913–2)
- Комплект корпуса разъёма: пластик с металлическим покрытием (Amp 5745833–5), обжимное кольцо (Amp 745508–1), разъёмная втулка
История выпусков
- IC695LRE001D (октябрь 2014): улучшения подключения к шине и технологичности производства
- IC695LRE001C (октябрь 2008): изменения аппаратного обеспечения для соответствия требованиям EU-RoHS
- IC695LRE001B (сентябрь 2007): одобрение ATEX для применения в группе 2, категории 3
- IC695LRE001A (август 2004): первоначальный выпуск продукта
