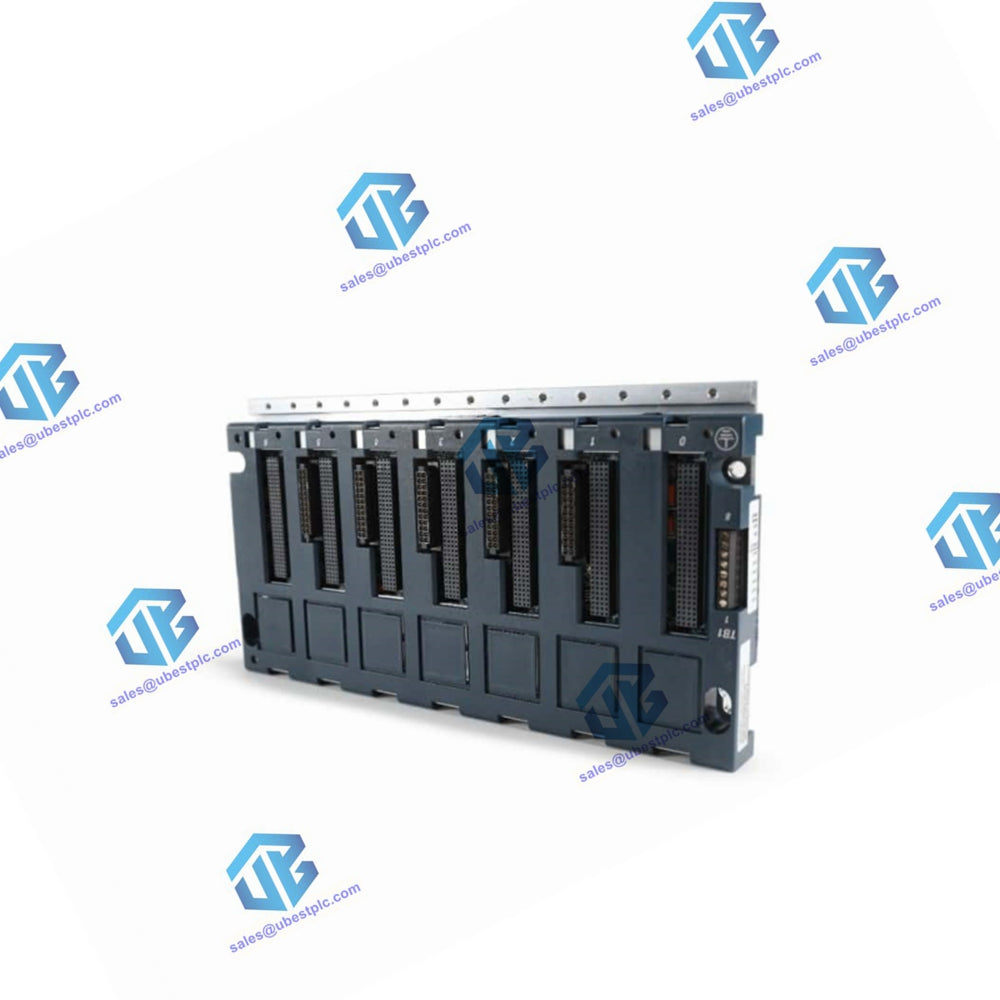

GE IC695CHS007 RX3i 7-слотовая универсальная объединительная плата

PACSystems RX3i IC695CHS007 — это универсальная объединительная плата с 7 слотами, предназначенная для компактных и гибких систем автоматического управления. Эта объединительная плата поддерживает как PCI-, так и последовательные модули объединительной платы, что делает ее универсальной для различных приложений.

Ключевая особенность

• Объединительная плата двойного назначения : поддерживает как PCI (IC695), так и последовательную объединительную плату (IC693 и IC694) ввода-вывода, а также дополнительные модули.
• Совместимость : поддерживает модули ввода-вывода Series 90-30 и дополнительные модули.
• Компактный размер : идеально подходит для приложений с ограниченным пространством или небольшими требованиями к модулям ввода-вывода.
• Возможность горячей замены : сокращает время простоя, позволяя заменять модули без выключения системы.

Технические характеристики

Установка и подключение

Требования к корпусу

• Место установки : IC695CHS007 должен быть установлен в корпусе, обеспечивающем минимальный уровень защиты NEMA/UL Type 1 или IEC60529 IP20. Это необходимо для защиты находящихся под напряжением электрических частей от доступа.
• Опасные зоны : Подходит для опасных зон класса I, раздела 2, групп A, B, C и D. Корпус должен быть сертифицирован по стандарту EN60079-15 для использования в зоне 2, группе IIC и иметь степень защиты IP54.

Клеммы и разъемы объединительной платы

• Входные клеммы TB1 : клеммы 7 и 8 TB1 используются для подключения дополнительного внешнего изолированного источника +24 В постоянного тока, необходимого для некоторых модулей IC693 и IC694. Клеммы с 1 по 6 не используются.
• Слот 0 : зарезервирован исключительно для источника питания IC695.
• Слоты 1–5 : поддержка модулей объединительной платы как на базе PCI, так и на базе последовательного интерфейса.
• Слот 6 : поддерживает только модули одинарной ширины на базе PCI.

Заземление

• Заземляющая планка : расположена в нижней части объединительной платы для подключения заземления экрана модуля с помощью винтов размера M3. Рекомендуемый крутящий момент составляет максимум 4 дюйма/фунт (0,45 Нм).

Расположение модулей

• Источники питания : Источники питания постоянного тока IC695PSDx40 занимают один слот и могут быть установлены в любой слот. Блоки питания переменного тока IC695PSAx40 занимают два слота и не могут быть установлены в слот 6. Блоки питания IC694 и IC693 несовместимы с универсальными объединительными панелями.
• Модули ввода-вывода и дополнительные модули : могут быть установлены в слоты с 1 по 5. В слот 6 можно установить только модули одинарной ширины на базе RX3i PCI.
• Модули ЦП : могут быть установлены в любом месте, кроме слота 6. Большинство модулей ЦП занимают два слота.

Примечания по эксплуатации

• Усовершенствованная механическая конструкция : такие особенности, как закругленный верхний выступ на выступе объединительной панели и измененное расположение разъемов объединительной платы, улучшают взаимодействие модуля с объединительной платой и снижают риск изгиба или утопления штифтов.
• Информация о выпуске продукта : IC695CHS007-BA и последующие версии включают механические усовершенствования для улучшения взаимодействия модулей.

Примеры конфигураций
