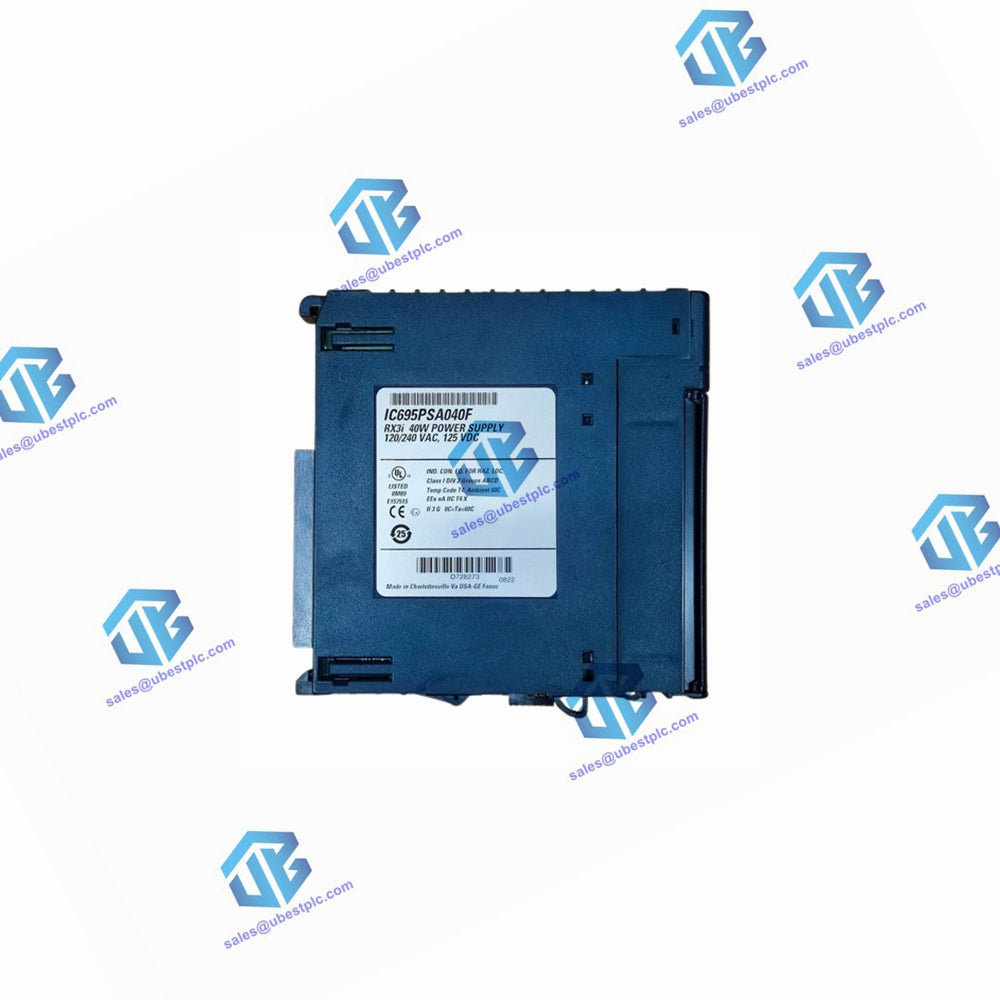

Универсальный блок питания объединительной платы GE IC695PSA040 RX3i
UBEST – Надежный глобальный поставщик запчастей для автоматизации
Мы предлагаем широкий ассортимент запасных частей для промышленной автоматизации, имеющихся на складе. Все продукты имеют 12-месячную гарантию и 30-дневный возврат в случае проблем с качеством.
Введение

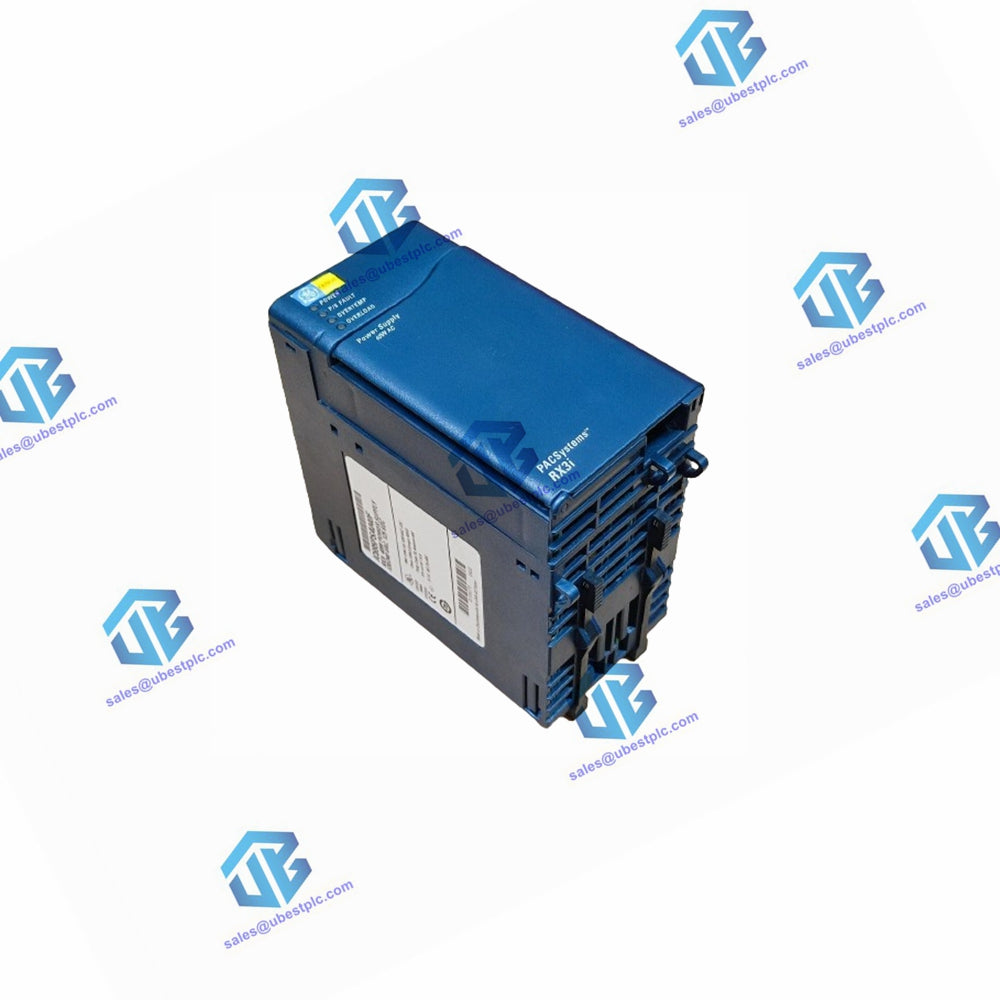

Блок питания PACSystems RX3i IC695PSA040 — это блок питания мощностью 40 Вт, работающий от входного напряжения в диапазоне 85–264 В переменного тока или 100–300 В постоянного тока. Этот блок питания обеспечивает три выхода:
- +5,1 В постоянного тока выход.
- +24 В постоянного тока выход реле для питания цепей на модулях выходных реле.
- +3,3 В постоянного тока для внутреннего использования модулями RX3i с каталожными номерами IC695.

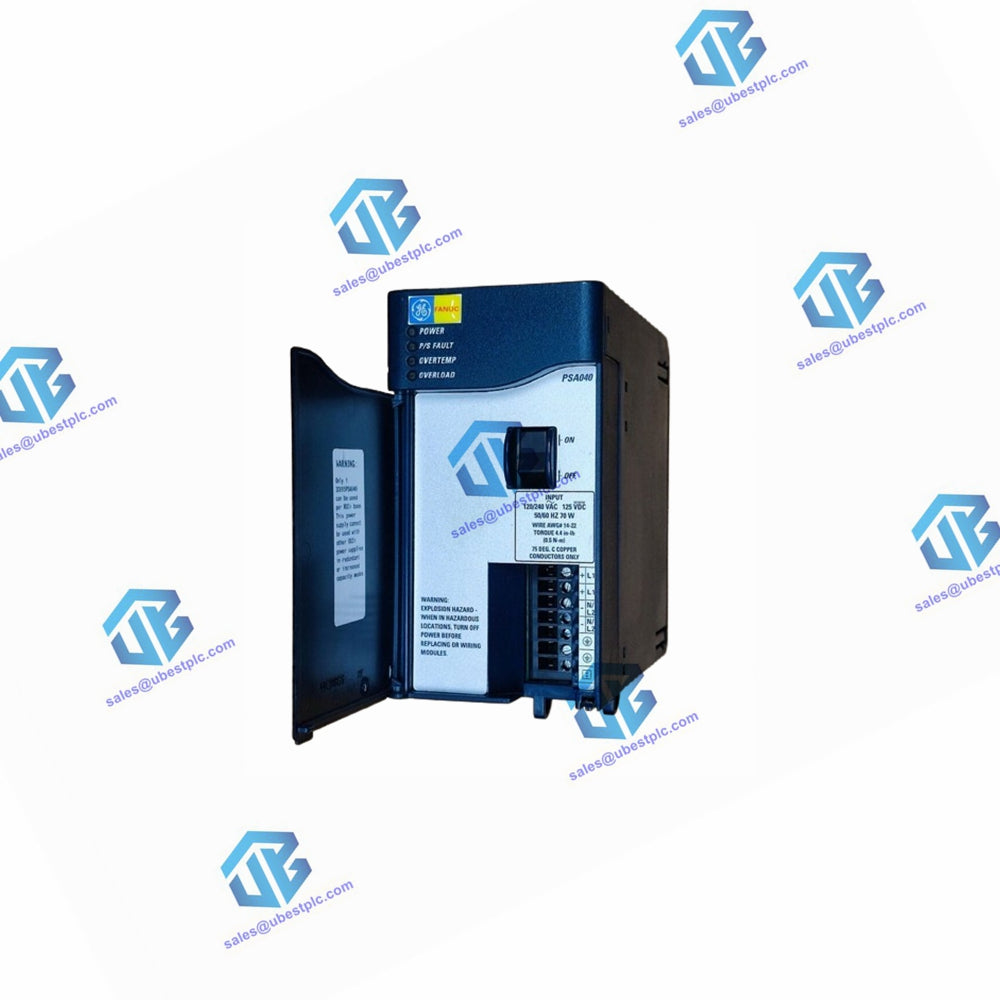

Индикаторы светодиодов
Блок питания имеет четыре светодиода, указывающих:
- Питание (зелёный/янтарный): зелёный означает, что питание подается на заднюю панель; янтарный — питание подано на блок питания, но переключатель выключен.
- Неисправность блока питания (красный): указывает, что блок питания вышел из строя и не обеспечивает достаточного напряжения.
- Перегрев (янтарный): указывает, что блок питания близок к максимальной или превышает максимальную рабочую температуру.
- Перегрузка (янтарный): указывает, что блок питания близок к максимальной или превышает максимальную выходную мощность.
Включатель Вкл/Выкл
Расположенный за дверцей на передней панели модуля, этот переключатель управляет выходами блока питания, но не прерывает питание линии. Вкладка рядом с переключателем помогает предотвратить случайное включение.
Клеммы для проводки
Клеммы для питания +24 В и –24 В, земли и отключения MOV принимают отдельные провода 14–22 AWG. Каждая клемма принимает один провод, и конец должен быть очищен не менее чем на 3/8 дюйма (9 мм). При затягивании клемм не превышайте крутящий момент в 0,5 Н·м (4,4 дюйм-фунт).
Технические характеристики
| Технические характеристики | Описание |
|---|---|
| Номинальное номинальное напряжение | 120/240 В переменного тока или 125 В постоянного тока |
| Диапазон входного напряжения | 85 до 264 В переменного тока; 100 до 300 В постоянного тока |
| Входная мощность (максимум при полной нагрузке) | Максимум 70 Вт |
| Пусковой ток | 4 Ампера, 250 миллисекунд |
| Выходная мощность | Максимальная общая мощность 40 Вт |
| 5.1 В постоянного тока = максимум 30 Вт | |
| 3.3 В постоянного тока = максимум 30 Вт | |
| Выходное напряжение | 24 В постоянного тока: 19.2 до 28.8 В постоянного тока |
| 5.1 В постоянного тока: 5.0 до 5.2 В постоянного тока | |
| 3.3 В постоянного тока: 3.1 до 3.5 В постоянного тока | |
| Выходной ток | 24 В постоянного тока: 0 до 1.6 Ампер |
| 5.1 В постоянного тока: 0 до 6 Ампер | |
| 3.3 В постоянного тока: 0 до 9 Ампер | |
| Изоляция (вход от задней панели) | 250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты |
| Пульсации (все выходы) | 150 мВ |
| Шум (все выходы) | 150 мВ |
| Время поддержания питания | 20 мс |
| Ток на клемму | 6 Ампер |
| Количество последовательно соединённых блоков питания | До 4 |
Информация по установке в опасных зонах
Для продуктов с маркировкой UL для опасных зон или маркировкой ATEX для взрывоопасных атмосфер:
- Опасность взрыва: Замена компонентов может ухудшить пригодность.
- Отключение питания: Выключите питание перед заменой или подключением модулей в опасных зонах.
- Неопасные операции: Убедитесь, что оборудование не подключается и не отключается, если питание включено или зона опасна.
Маркировка ATEX
- II 3 G Ex nA IIC T3C 0C<Ta>60C: Обозначает классификацию для использования в опасных зонах.
Термические ограничения
Максимальная выходная мощность зависит от температуры окружающего воздуха, при этом полная выходная мощность доступна при температуре до как минимум 32°C (89.6°F).
Защита от перегрузки по току
Выход 5.1 В постоянного тока ограничен электронно до 7 Ампер, а выход 3.3 В постоянного тока ограничен до 10 Ампер. В случае перегрузки или короткого замыкания блок питания отключается и постоянно пытается перезапуститься, пока условие не будет устранено. Неразборный внутренний плавкий предохранитель во входной линии служит резервом, обычно отключая питание до того, как предохранитель перегорает.
