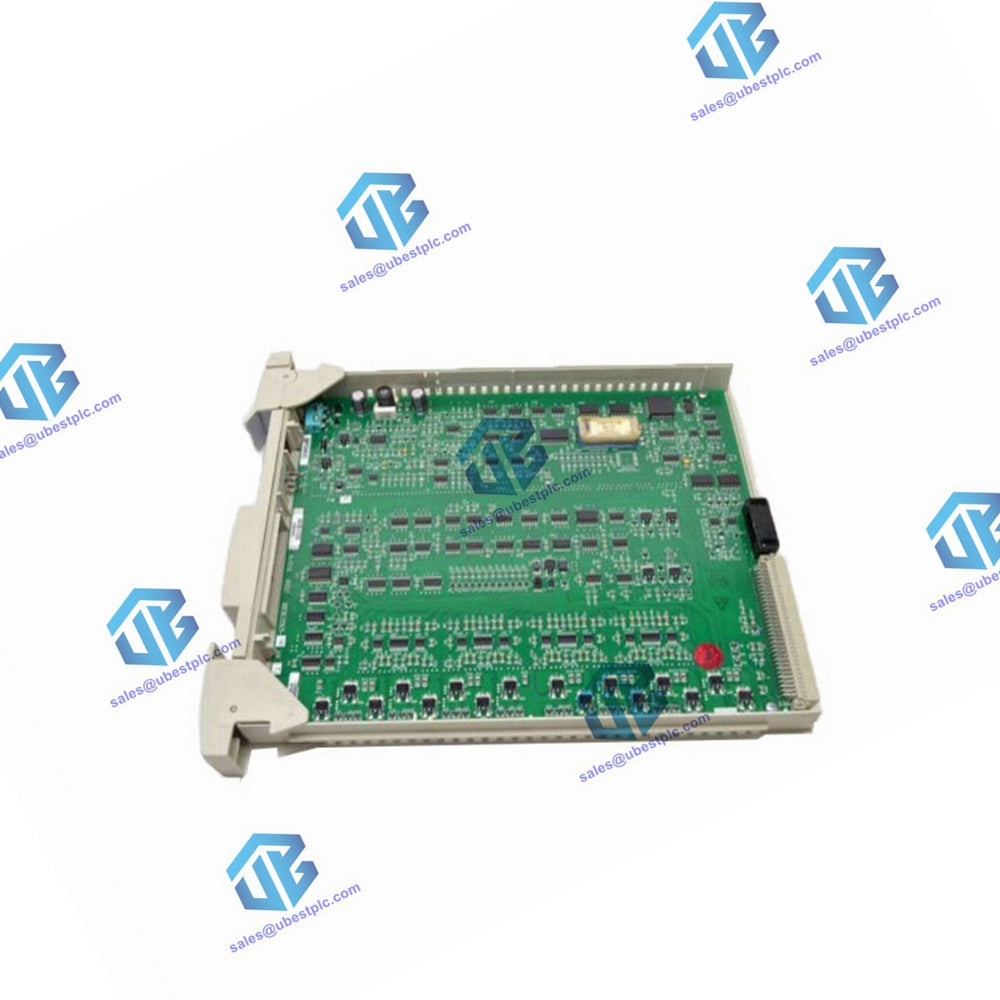

Процессор аналогового ввода высокого уровня — 16 входов MC-PAIH03 51304754-150

Спецификация параметров

• Модели FTA: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62.
• Тип входа: напряжение, ток (2-проводные или автономные датчики)
• Входные каналы: 16 дифференциальных входных каналов
• Коэффициент подавления синфазного сигнала, от постоянного тока до 60 Гц (дисбаланс источника 500 Ом): 70 дБ
• Синфазное напряжение, от постоянного тока до 60 Гц(1): от -6 до +5 В пиковое
• Разрешение аналого-цифрового преобразователя: 16 бит (используется 14 бит)
• Диапазон ввода:
  • от 0 до 5 В
  • от 1 до 5 В
  • от 0,4 до 2 В
  • 4–20 мА (через 250 Ом)
• Коэффициент подавления в нормальном режиме при 60 Гц: 32 дБ
• Отклик фильтра в нормальном режиме: однополюсный RC, -3 дБ при 1 Гц
• Максимальный входной сигнал в нормальном режиме (дифференциальные входы, без повреждений): ± 30 Вольт.
• Перекрестные помехи, от постоянного тока до 60 Гц (между каналами): 60 дБ
• Входное сопротивление (входы напряжения): > 10 МОм при питании
• Максимальное входное напряжение (любой вход, связанный с общим, без повреждений): ± 30 Вольт.
• Скорость сканирования входа: 4 выборки в секунду на канал. Все каналы отбирались в пределах окна 250 мс.
• Аппаратная точность (@ CMV = 0 В):
  • ± 0,075 % полной шкалы (23,5 °C ± 2 °C)
  • ± 0,15 % полной шкалы (от 0 до 50°C)
• Настройка мощности передатчика:
  • MU-TAIH02, TAIH52, TAIH12, TAIH03, TAIH13, TAIH53: резистор с ограничением тока, 145 Ом (без предохранителя) для интерфейса класса 1, раздела 2.
  • MU-TAIH22, TAIH23 и TAIH62: цепи ограничения тока с индивидуальной защитой для интерфейса класса 1, раздела 2. Максимальный ток: 30 мА, Минимальное напряжение: 23 В.
• Устойчивость к перенапряжению (общий режим): ANSI/IEEE C37.90.1-1978.
