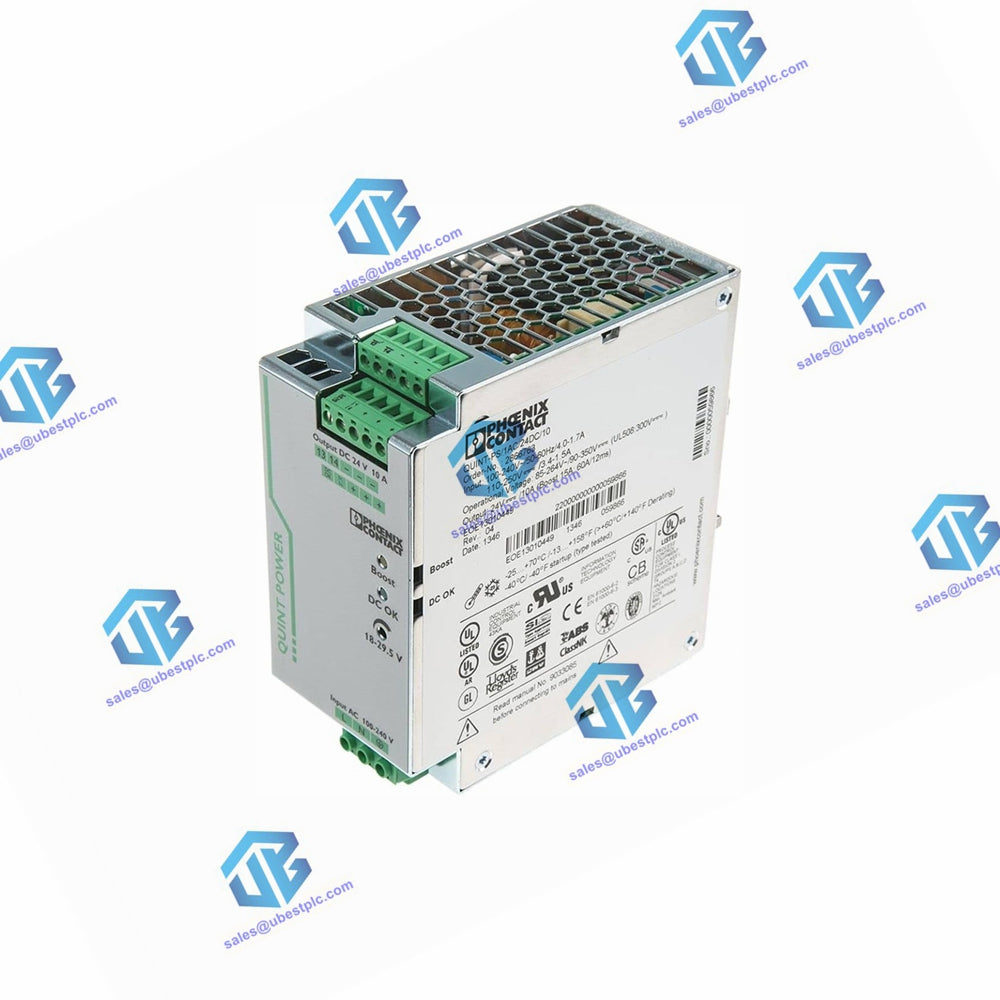

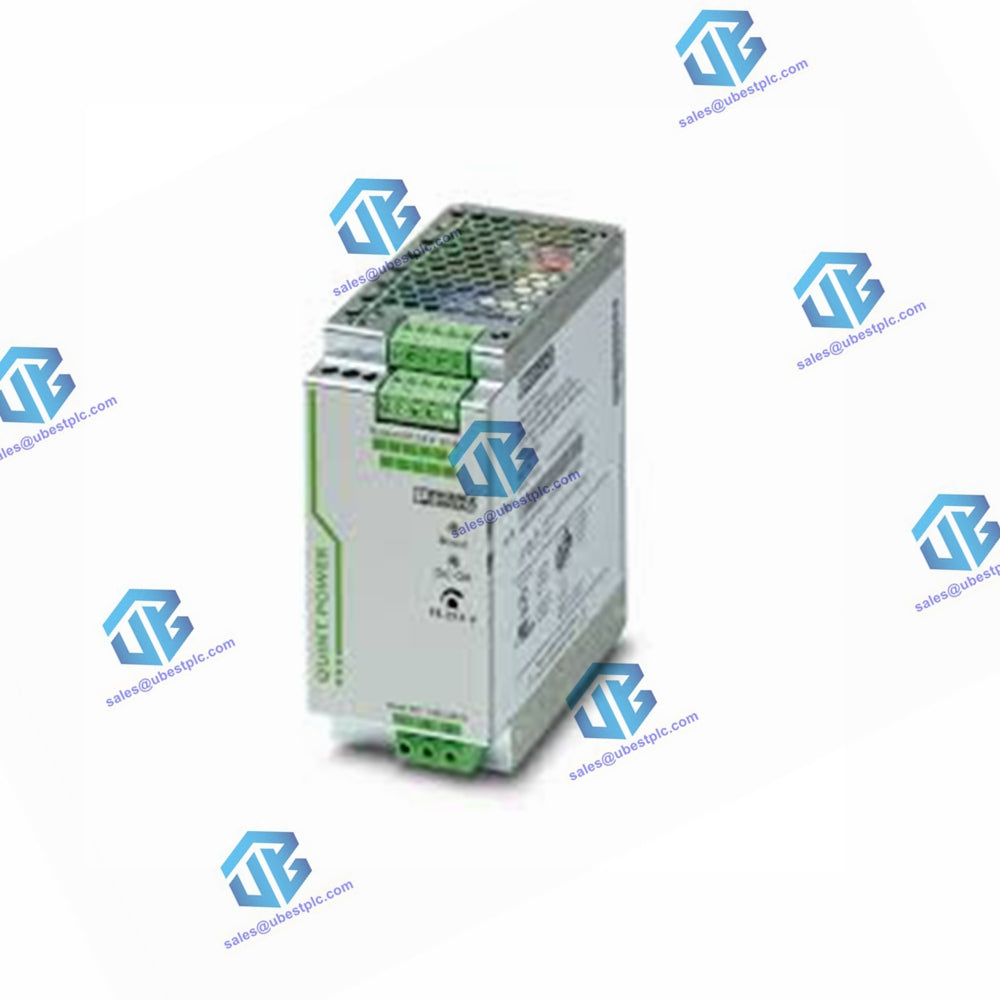

Phoenix Contact Модель QUINT-PS/1AC/24DC/10 Блок питания
Технические характеристики
Размеры
| Ширина с альтернативной сборкой | 122 мм |
| Высота с альтернативной сборкой | 130 мм |
| Глубина с альтернативной сборкой | 63 мм |
Условия окружающей среды
| Степень защиты | IP20 |
| Температура окружающей среды (эксплуатация) | -25 °C ... 70 °C (> 60 °C Снижение номинальных характеристик: 2,5 %/K) |
| Температура окружающей среды (испытание при запуске) | -40 °С |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 85 °С |
| Макс. допустимая относительная влажность (эксплуатация) | ≤ 95 % (при 25 °C, без конденсации) |
| Климатический класс | 3K3 (в соответствии с EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | 5000 м |
Входные данные
| Номинальный диапазон входного напряжения | 100 В переменного тока ... 240 В переменного тока / 110 В постоянного тока ... 250 В постоянного тока |
| Диапазон входного напряжения | 85 В переменного тока ... 264 В переменного тока / 90 В постоянного тока ... 350 В постоянного тока (UL 508: ≤ 300 В постоянного тока) |
| Максимальная электрическая прочность диэлектрика | 300 В переменного тока |
| Диапазон частот переменного тока | 45 Гц ... 65 Гц |
| Диапазон частот постоянного тока | 0 Гц |
| Ток разряда на PE | <3,5 мА |
| Потребление тока |
2,2 А (120 В переменного тока) 1,3 А (230 В переменного тока) 2,5 А (110 В постоянного тока) 1,2 А (220 В постоянного тока) |
| Номинальная потребляемая мощность | 302 ВА |
| Пусковой ток | <15 А |
| Буферизация сети |
> 36 мс (120 В переменного тока) > 36 мс (230 В переменного тока) |
| Входной предохранитель | 10 А (замедленнодействующий, внутренний) |
| Выбор подходящих автоматических выключателей | 10 А ... 20 А (переменный ток: характеристики B, C, D, K) |
| Тип защиты | Защита от переходных перенапряжений |
| Защитная схема/компонент | Варистор, газонаполненный разрядник |
Выходные данные
| Номинальное выходное напряжение | 24 В постоянного тока ±1% |
| Диапазон настройки выходного напряжения (USet) | 18 В пост. тока ... 29,5 В пост. тока (> 24 В пост. тока, постоянная мощность ограничена) |
| Номинальный выходной ток (IN) | 10 А (-25 °C ... 60 °C, UOUT = 24 В постоянного тока) |
| УВЕЛИЧЕНИЕ МОЩНОСТИ (IBoost) | 15 А (-25°C ... 40°C постоянно, UOUT = 24 В постоянного тока) |
| Избирательное отключение предохранителей (ISFB) | 60 А (12 мс) |
| Остаточная рябь | <50 мВПП (при номинальных значениях) |
| Выходная мощность | 240 Вт |
| Типичное время ответа | <0,15 с |
| Максимальная рассеиваемая мощность в состоянии холостого хода | 9,1 Вт |
| Потери мощности Номинальная нагрузка Макс. | 22 Вт |
Общая информация
| Вес нетто | 1,1 кг |
| Эффективность | > 92,5 % (для 230 В переменного тока и номинальных значений) |
| Напряжение изоляции Вход/Выход |
4 кВ переменного тока (типовое испытание) 2 кВ переменного тока (стандартное испытание) |
| Входное напряжение изоляции / PE |
3,5 кВ переменного тока (типовое испытание) 2 кВ переменного тока (стандартное испытание) |
| Выходное напряжение изоляции / PE | 500 В постоянного тока (стандартное испытание) |
| Класс защиты | я |
| Степень защиты | IP20 |
| Среднее время безотказной работы (МЭК 61709, SN 29500) |
> 940000 ч (25 °C) > 530000 ч (40 °C) > 230000 ч (60 °C) |
| Положение монтажа | Горизонтальная DIN-рейка NS 35, EN 60715 |
| Руководство по сборке |
Возможность выравнивания: PN ≥50%, 5 мм по горизонтали, 15 мм рядом с активными компонентами, 50 мм по вертикали. Выравнивание: PN <50%, 0 мм по горизонтали, 40 мм вертикально вверху, 20 мм вертикально внизу |
Данные подключения, вход
| Метод подключения | Вставное винтовое соединение |
| Сечение проводника сплошное |
Мин. 0,2 мм² Макс. 2,5 мм² |
| Сечение проводника гибкое |
Мин. 0,2 мм² Макс. 2,5 мм² |
| Сечение проводника AWG |
Мин. AWG 16 Макс. AWG 12 |
| Длина зачистки | 7 мм |
| Винтовая резьба | М3 |
