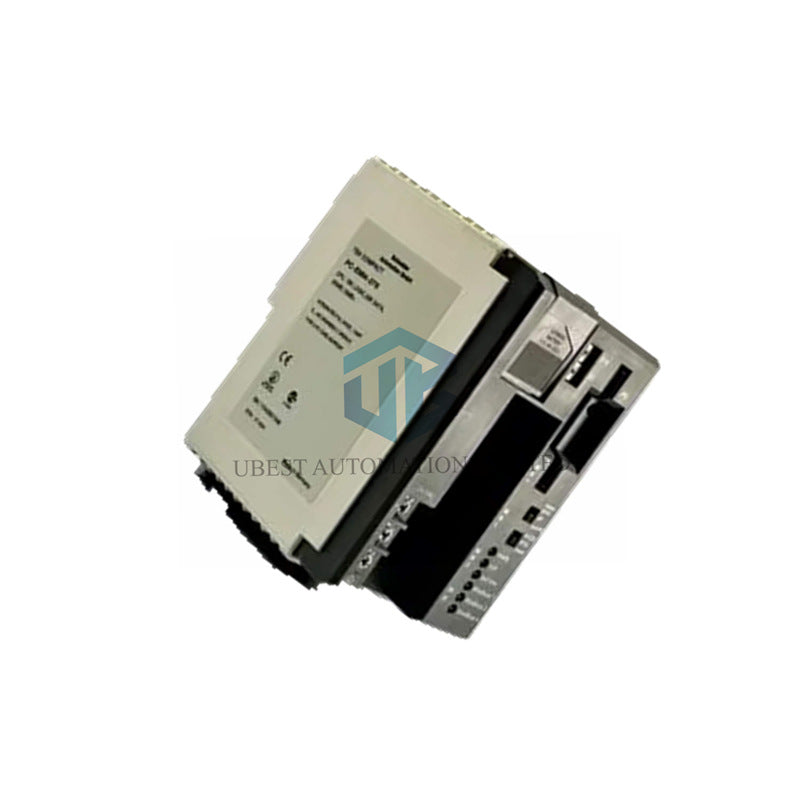

Schneider Electric PC-E984-285 Modicon 984 ПЛК ЦПУ

PC-E984-285 — это высокопроизводительный процессор для семейства Modicon 984. Он предлагает расширенную память и более быструю обработку по сравнению с предыдущими моделями. Этот ЦПУ создан для более сложных и требовательных задач автоматизации.

Основные технические характеристики

• Бренд и модель: Schneider Electric PC-E984-285
• Логическая память: 32K слов для пользовательской программы
• Память данных: 64K слов для хранения и обработки данных.
• Регистры данных: 1920 регистров (по 1 слову каждый).
• Время сканирования: 2,5 мс на килобайт логики, обеспечивающее более быстрые циклы управления.
• Локальная ёмкость ввода/вывода: 256 точек в локальном шасси.
• Общая ёмкость ввода/вывода: 512 дискретных входов и 512 дискретных выходов.
• Локальные ответвления ввода/вывода: 1 локальное ответвление.

Связь и сеть

• Интегрированные порты:
  • 2 x последовательных порта Modbus (обычно один RS-232 и один RS-485).
  • 1 x сетевой порт Modbus Plus (MB+).
• Роль в сети: Может выступать в роли узла или потенциального менеджера в сети Modbus Plus для обмена данными между равноправными устройствами.
• Гибкость последовательных портов: Два порта Modbus позволяют подключать несколько устройств, таких как HMI, приводы или другие ПЛК, в разные сети.

Системный контекст и применение

• Серия: Модель высшего уровня в серии Modicon 984-2xx.
• Совместимость: Работает со стандартными модулями ввода/вывода серии 800 в стойках 984.
• Программирование: Программируется с использованием устаревшего программного обеспечения, такого как Modsoft или ProWORX NxT.
• Статус устаревшего оборудования: Высококлассный устаревший компонент, важный для поддержки сложных существующих установок, где критична производительность.

Комплектация и поддержка

• Комплектация: Один модуль ЦПУ PC-E984-285.
• Доставка: Надёжно упакован и отправлен по всему миру через FedEx, UPS или DHL.
• Гарантия: Обеспечивается 12-месячной гарантией для надёжной работы.
• Цель поддержки: Поставляется для обслуживания, ремонта или замены на аналогичный модуль критически важных устаревших систем управления Modicon 984.

Часто задаваемые вопросы

• В: Чем эта модель отличается от PC-A984-145?
• О: PC-E984-285 предлагает в четыре раза больше логической памяти (32K против 8K), значительно больше памяти данных (64K против 2K) и более быстрое время сканирования (2,5 мс/к против 5 мс/к). Также у неё есть дополнительный порт Modbus.
• В: Какое преимущество двух портов Modbus?
• О: Это позволяет создавать две отдельные последовательные сети. Например, можно подключить операторский терминал (HMI) к одному порту, а группу частотных преобразователей (ЧП) — к другому, упрощая проводку и управление сетью.
• В: Может ли он управлять более чем 512 точками ввода/вывода?
• О: Прямое адресование ЦПУ ограничено 512 дискретными входами и 512 дискретными выходами. Для больших систем потребуется сеть из нескольких ПЛК или переход на более современную платформу, например Modicon Quantum.
• В: Какой тип резервной батареи используется и каков срок её службы?
• О: Используется стандартная литиевая батарея (например, BLP-A) для сохранения программы и данных в ОЗУ при отключении питания. Срок службы батареи обычно составляет 2-5 лет в зависимости от температуры.
• В: Доступна ли техническая документация для этого ЦПУ?
• О: Да, несмотря на то, что это устаревший продукт, справочные руководства, технические описания и руководства по программированию серии Modicon 984 всё ещё доступны на сайте Schneider Electric или через таких дистрибьюторов, как мы.
