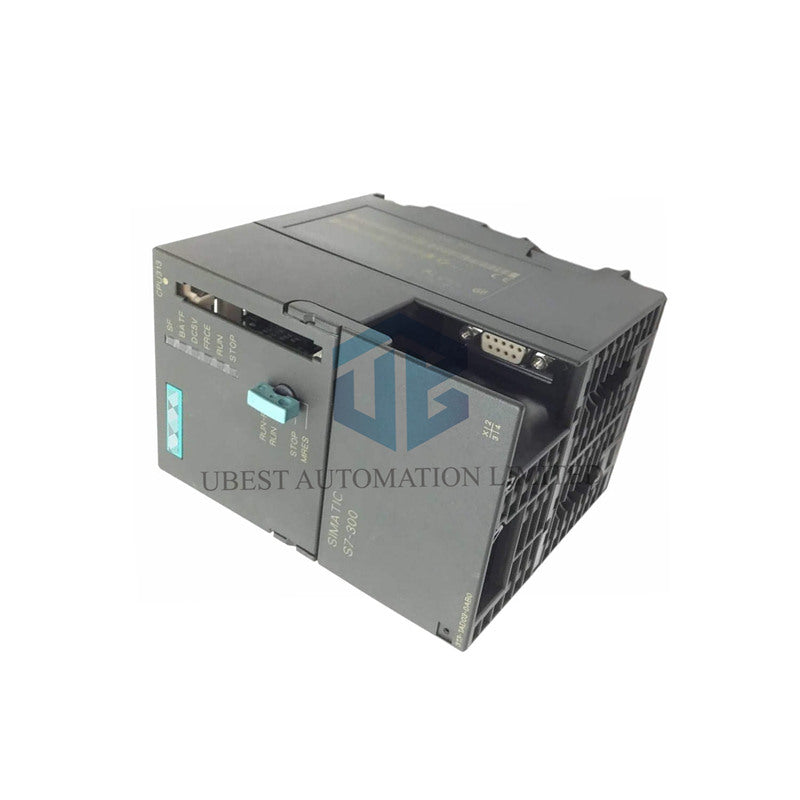

Siemens 6ES7313-1AD03-0AB0: Компактный и эффективный модуль ЦПУ S7-300

Надежное питание проектов автоматизации малого масштаба. Siemens 6ES7313-1AD03-0AB0 — компактный модуль ЦПУ 313 для серии S7-300. Этот контроллер оснащён 12 КБ встроенной оперативной памяти и высокой скоростью обработки. Отличный выбор для автономных машин, управления конвейерами и базовых задач автоматизации процессов.

Подробные технические характеристики

• Модель продукта: Siemens 6ES7313-1AD03-0AB0 (ЦПУ 313, серия S7-300).
• Производительность: 12 КБ встроенной оперативной памяти, время операции с битом 0,6 мкс.
• Встроенная ёмкость ввода/вывода: Поддержка локальной стойки с до 8 модулями (макс. 256 DI/256 DO).
• Программные ресурсы: До 128 FB, 128 FC, 127 DB, 64 счётчиков и 128 таймеров.
• Связь: Интерфейс MPI (187,5 кбит/с) для PG/OP, базового S7 и глобальной передачи данных.
• Питание: 24 В постоянного тока (20,4-28,8 В), типичная мощность потерь 8 Вт.
• Энергонезависимая память: Сохраняет данные с помощью батареи или настраиваемой энергонезависимости без батареи.
• Мониторинг цикла: Регулируемые сторожевые таймеры от 1 мс до 6000 мс (по умолчанию 150 мс).

Установка и конфигурация системы

• Конфигурация стойки: Предназначен для одной центральной стойки (CR) с максимум 8 расширительными модулями.
• Габариты монтажа: Компактный размер: 80 мм (Ш) x 125 мм (В) x 130 мм (Г), вес около 530 г.
• Карта памяти: Требуется Micro Memory Card (MMC) для загрузки и резервного копирования пользовательской программы.
• Программирование: Полностью программируемый с помощью программного обеспечения Siemens STEP 7 (версия 5.0 и выше).

Информация о упаковке и обслуживании

• Этот продукт поставляется как запасной модуль ЦПУ для ремонта или замены.
• Модуль ЦПУ надежно упакован для предотвращения повреждений при транспортировке.
• Мы предлагаем надежную международную доставку через FedEx, UPS и DHL.

Часто задаваемые вопросы от инженеров по применению

• Для каких типов приложений этот ЦПУ лучше всего подходит?
  Идеален для автономных машин со средним количеством входов/выходов, таких как упаковочные машины, системы обработки материалов и небольшие технологические станции, требующие надежного логического управления без сложных сетей.
• Поддерживает ли он связь по Profibus DP?
  Нативно — нет. ЦПУ имеет только интерфейс MPI. Однако можно добавить отдельный модуль коммуникационного процессора (например, CP 342-5) в стойку для обеспечения функций мастера или подчинённого Profibus DP.
• Как работает резервное питание от батареи?
  Опциональный модуль батареи (обычно подключаемый к блоку питания) поддерживает RAM при отключении основного питания, сохраняя всю пользовательскую программу и все энергонезависимые области данных.
• В чем разница между рабочей памятью и памятью загрузки?
  Рабочая память (12 КБ RAM) — это место выполнения текущей программы. Память загрузки находится на MMC-карте (до 4 МБ Flash); она хранит весь проект и является энергонезависимой. ЦПУ копирует активные части в рабочую память при запуске.
• Подходит ли он для приложений, связанных с безопасностью (Safety)?
  Нет. Стандартный ЦПУ 313 не сертифицирован для функций безопасности. Для таких приложений требуется специализированный отказоустойчивый ЦПУ из серии S7-300F.
