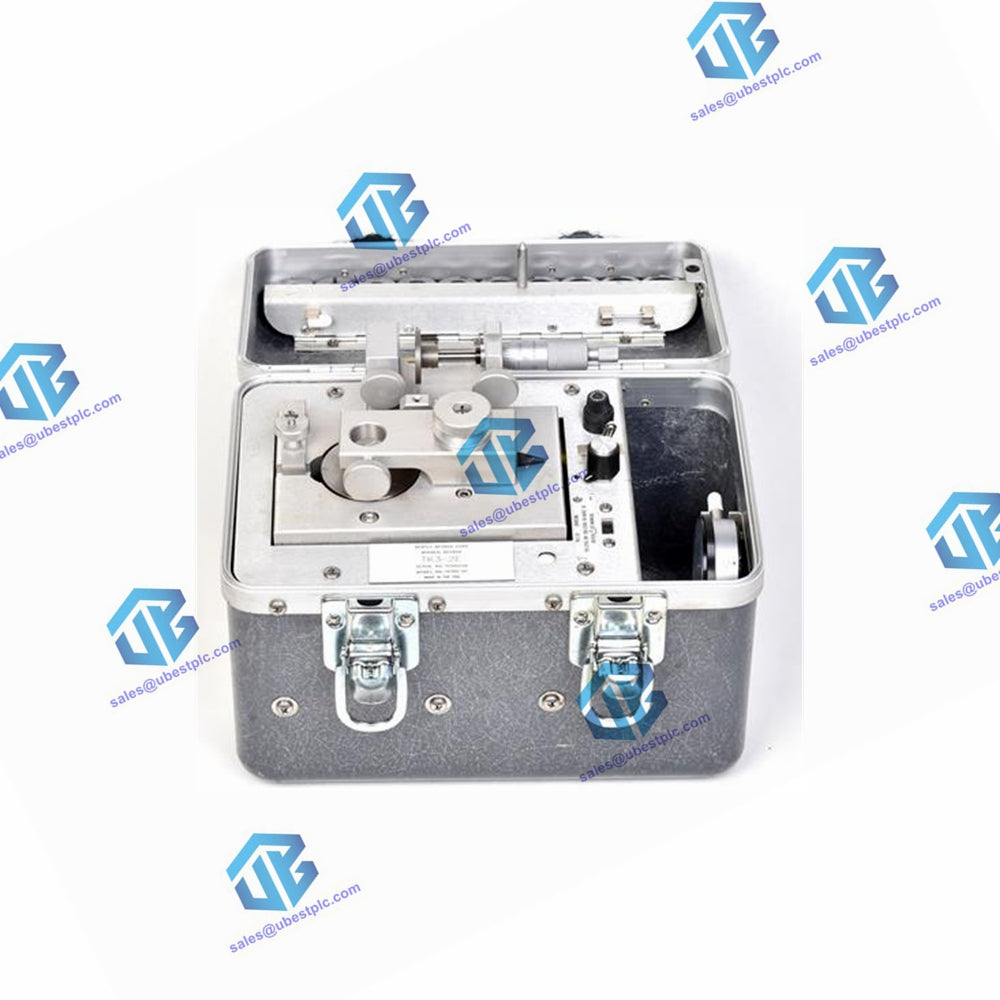

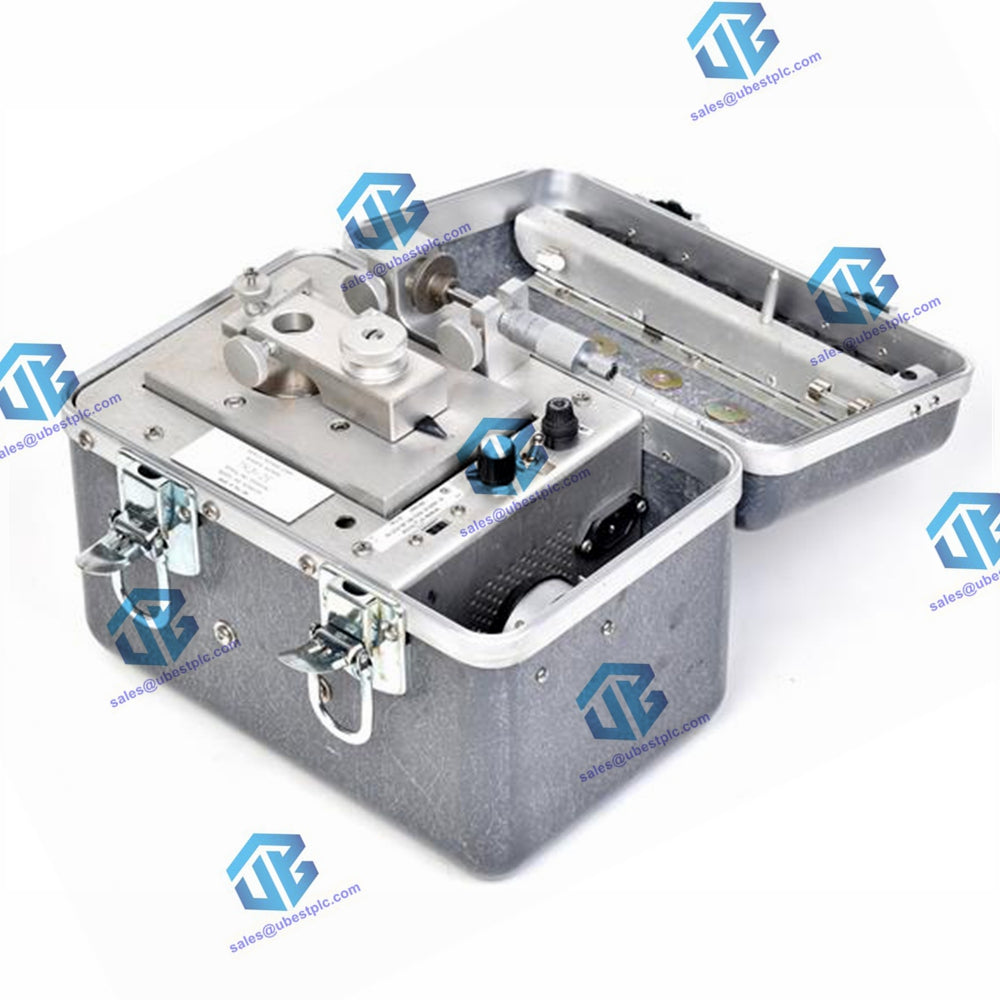

Калибровочный прибор TK3-2

Описание Калибровочный прибор TK3-2 имитирует вибрацию и положение вала для калибровки мониторов Bently Nevada. Он проверяет рабочее состояние индикаторов монитора, а также состояние системы датчиков приближения. Правильно откалиброванная система гарантирует точность показаний монитора и входных сигналов датчиков.

Для проверки системы датчиков и калибровки монитора положения используется шпиндельный микрометр. Адаптер для крепления зонда, поставляемый с TK3-2, удерживает зонд, в то время как мишень перемещается к кончику зонда или от него с калиброванными приращениями. Выходной сигнал с датчика Proximitor® фиксируется с помощью вольтметра.

Вибрационные мониторы калибруются с помощью моторного колебательного диска. Над колебательным диском расположен держатель с качающимся рычагом, который удерживает датчик приближения на месте. Держатель и зонд настраиваются в положение, где достигается необходимая величина механической вибрации. Вибрация затем измеряется с помощью циферблатного микрометра, который входит в комплект (осциллограф не требуется).

Показания вибрационного монитора можно сравнить с известным входным сигналом механической вибрации. Амплитуда механической вибрации от TK3-2 может варьироваться от 50 до 254 мкм (2 до 10 мил) от пика до пика.

Технические характеристики

Входы

• Питание:
  • Электрическое: 95 - 125 В переменного тока, 50/60 Гц, минимум 1А.
  • 190 - 250 В переменного тока, 50/60 Гц, минимум 1А.
  • Воздух: максимум 90 psi (6,2 бар).

Диапазон колебаний

• Диапазон амплитуды вибрации: от 50 мкм до 254 мкм (2 до 10 мил) от пика до пика.
• Максимальная скорость:
  • Электрическая: от 0 до 10 000 об/мин ±2 500 об/мин.
  • Воздушная: от 0 до 5 000 об/мин ±1 000 об/мин.

Шпиндельный микрометр

• Диапазон: 0 - 25,4 мм (0 - 1000 мил).
• Кнопка мишени и колебательный диск: легированная сталь AISI 4140.
  • Примечание: обратитесь к ближайшему специалисту по продажам Bently Nevada для получения информации о специальных материалах мишеней и колебательных дисков.

Габаритные размеры

• Размеры:
  • Высота: 215 мм (8,5 дюйма)
  • Ширина: 184 мм (7,25 дюйма)
  • Глубина: 285 мм (11,25 дюйма)
• Вес: 5,9 кг (13 фунтов)
