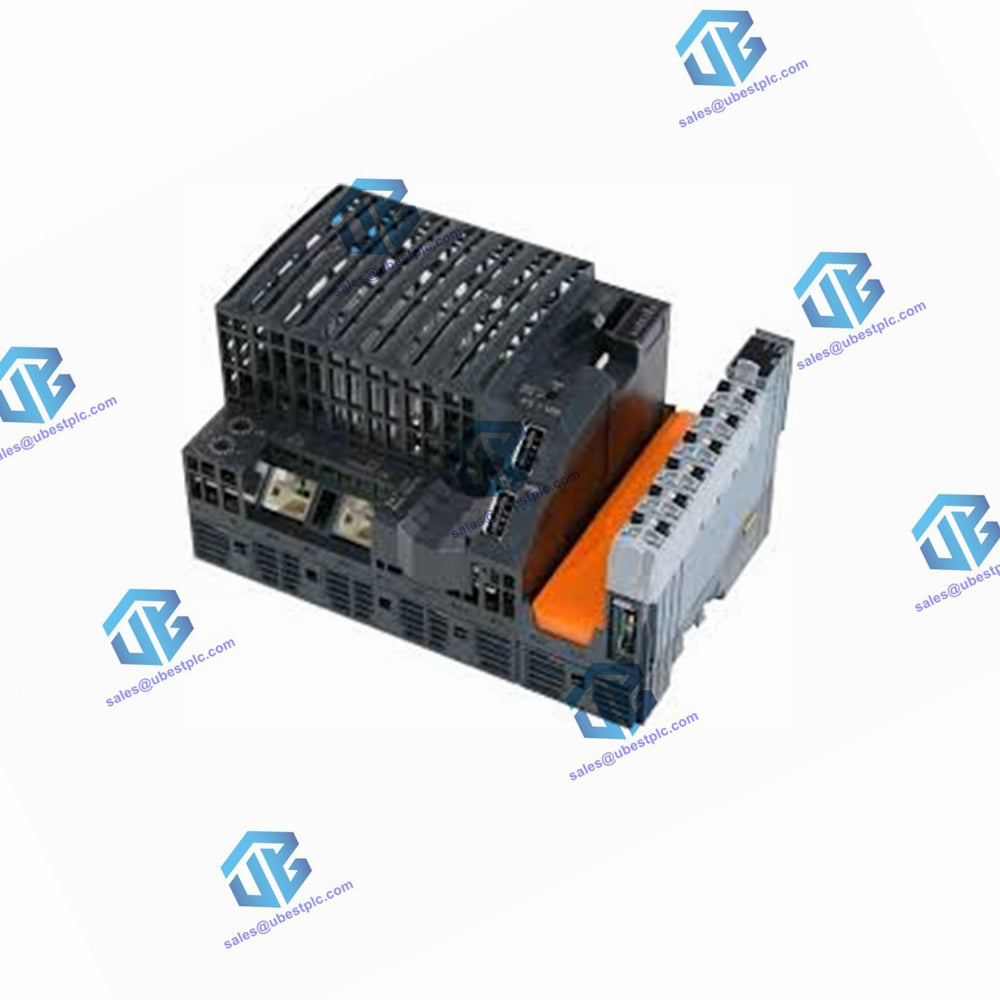

Краткое описание

NPBU-42C — это компактное, высокопроизводительное 4-канальное устройство разветвления, предназначенное для точной и надежной работы. Он объединяет передовые технологии в прочную и легкую конструкцию, что делает его идеальным для различных применений.

Интерфейсы

Интерфейс	Описание
RS232	1x RS232 через 12-контактный клеммный блок X20TB12, максимальное расстояние 900 м, скорость передачи до 115,2 кбит/с
Ethernet	1x RJ45 экранированный, максимальная длина линии 100 м, скорость передачи 10/100/1000 Мбит/с
ПИТАНИЕ	1 экранированный разъем RJ45, максимальная длина линии 100 м, скорость передачи 100 Мбит/с
USB	2 порта USB 1.1/2.0 типа A, максимальный выходной ток 0,5 А
X2X ссылка	1x мастер связи X2X

Системный модуль

Контроллер: Да

Идентификационный код B&R: 0xC3AE

Охлаждение: Безвентиляторное

Диагностика

Батарея: Да, с использованием светодиодного индикатора состояния и программного обеспечения.

Функция ЦП: Да, с использованием светодиодного индикатора состояния

CompactFlash: Да, с использованием светодиодного индикатора состояния

Ethernet: Да, с использованием светодиодного индикатора состояния

POWERLINK: Да, с использованием светодиодного индикатора состояния

Температура: Да, с помощью программного регистра.

Поддерживать

Резервирование контроллера: Нет

Поддержка данных о работоспособности хранилища: Да

Поддержка ACOPOS: Да

Поддержка визуальных компонентов: Да

Потребляемая мощность

Потребляемая мощность	Ценить
Без интерфейсного модуля и USB	8,8 Вт
Источник питания X2X Link	1,42 Вт
Внутренний ввод-вывод	0,6 Вт
Дополнительное рассеивание мощности исполнительными механизмами	-

Сертификаты

СЕ: Да

UKCA: Да

ATEX: зона 2, II 3G Ex nA nC IIA T5 Gc

IP-защита: IP20

FTZÚ: 09 ATEX 0083X

UL cULus: E115267

HazLoc: cCSAus 244665

Класс I, Раздел 2: Группы ABCD, T5

DNV: Температура: B (от 0 до 55°C), Влажность: B (до 100%), Вибрация: B (4 г), ЭМС: B (мост и открытая палуба)

ККС: Да

LR: ENV1

КР: Да

АБС: Да

BV: EC33B, Температура: 5–55°C, Вибрация: 4 g, ЭМС: Мостик и открытая палуба.

КК: Да

ЦП и блок питания X2X Link

Входное напряжение: 24 В постоянного тока -15%/+20%

Входной ток: Макс. 1,5 А

Предохранитель: Встроенный, не подлежит замене.

Защита от обратной полярности: Да

Выход источника питания X2X Link

Номинальная выходная мощность: 7 Вт

Параллельное соединение: Да

Резервная работа: Да

Входной источник питания ввода/вывода

Входное напряжение: 24 В постоянного тока -15%/+20%

Предохранитель: Требуемый сетевой предохранитель: Макс. 10 А, инерционный

Выходной источник питания ввода-вывода

Номинальное выходное напряжение: 24 В постоянного тока

Допустимая контактная нагрузка: 10 А

Источник питания – общая информация

Индикаторы состояния: перегрузка, рабочее состояние, состояние модуля, передача данных RS232.

Электрическая изоляция

Источник питания ввода-вывода — источник питания ввода-вывода: Нет

Блок питания CPU/X2X Link — Блок питания CPU/X2X Link: Да

Контроллер

Слот CompactFlash: 1

Часы реального времени: энергонезависимые, разрешение 1 с, точность от -10 до 10 ppm при 25°C.

ФПУ: Да

Процессор

Тип: Атом E640T

Тактовая частота: 1 ГГц

Кэш L1: код данных 24 КБ, код программы 32 КБ.

Кэш L2: 512 КБ

Встроенный процессор ввода-вывода: обрабатывает точки данных ввода-вывода в фоновом режиме.

Слоты модульного интерфейса

Количество слотов: 1

Остаточные переменные

Макс: 256 КБ

Время цикла класса задачи

Самое короткое: 200 мкс

Типичное время цикла инструкции: 0,0044 мкс

Буферизация данных

Мониторинг батареи: Да

Литиевая батарея: мин. 2 года при температуре окружающей среды 23°C

Стандартная память

Оперативная память: 256 МБ DDR2 SDRAM

Пользовательская ОЗУ: 1 МБ SRAM

Интерфейсы

Интерфейс IF1

Сигнал: RS232

Вариант: подключение через 12-контактную клеммную колодку X20TB12.

Максимальное расстояние: 900 м

Скорость передачи: Макс. 115,2 кбит/с

Интерфейс IF2

Сигнал: Ethernet

Вариант: 1 экранированный RJ45

Длина линии: Макс. 100 м между 2 станциями (длина сегмента)

Скорость передачи: 10/100/1000 Мбит/с

Физический уровень: 10BASE-T/100BASE-TX/1000BASE-T

Полудуплекс: Да

Полнодуплексный режим: Да

Автосогласование: Да

Автоматический MDI/MDIX: Да

Интерфейс IF3

Fieldbus: управляющий или контролируемый узел POWERLINK (V1/V2)

Тип: Тип 4

Вариант: 1 экранированный RJ45

Длина линии: Макс. 100 м между 2 станциями (длина сегмента)

Скорость передачи: 100 Мбит/с

Физический уровень: 100BASE-TX

Полудуплекс: Да

Полнодуплексный режим: режим POWERLINK: нет / режим Ethernet: да

Автосогласование: Да

Автоматический MDI/MDIX: Да

Интерфейс IF4

Тип: USB 1.1/2.0

Вариант: Тип А

Максимальный выходной ток: 0,5 А

Интерфейс IF5

Тип: USB 1.1/2.0

Вариант: Тип А

Максимальный выходной ток: 0,5 А

Интерфейс IF6

Полевая шина: ведущее устройство X2X Link

Электрические свойства

Электрическая изоляция: Ethernet (IF2), POWERLINK (IF3) и X2X (IF6), изолированные друг от друга, от других интерфейсов и от ПЛК.

Условия эксплуатации

Ориентация монтажа: Горизонтальная, Вертикальная

Высота установки над уровнем моря: от 0 до 2000 м (без ограничений), >2000 м (снижение температуры окружающей среды на 0,5°C на 100 м)

Степень защиты: IP20.

Условия окружающей среды

Температура: Эксплуатация - Горизонтальная ориентация при монтаже: от -25 до 60°C, Вертикальная ориентация при монтаже: от -25 до 50°C, Хранение: от -40 до 85°C, Транспортировка: от -40 до 85°C

Относительная влажность: Эксплуатация: от 5 до 95 %, без конденсации, Хранение: от 5 до 95 %, без конденсации, Транспортировка: от 5 до 95 %, без конденсации.

Механические свойства

Примечание. Память для приложений (CompactFlash) заказывается отдельно.

Резервная батарея: входит в комплект поставки.

Торцевая крышка X20 (правая): входит в комплект поставки.

12-контактный клеммный блок X20: входит в комплект поставки.

Крышки слотов интерфейсных модулей: включены в комплект поставки.

Размеры и вес

Ширина: 150 мм

Высота: 99 мм

Глубина: 85 мм

Вес: 400 г
