Описание

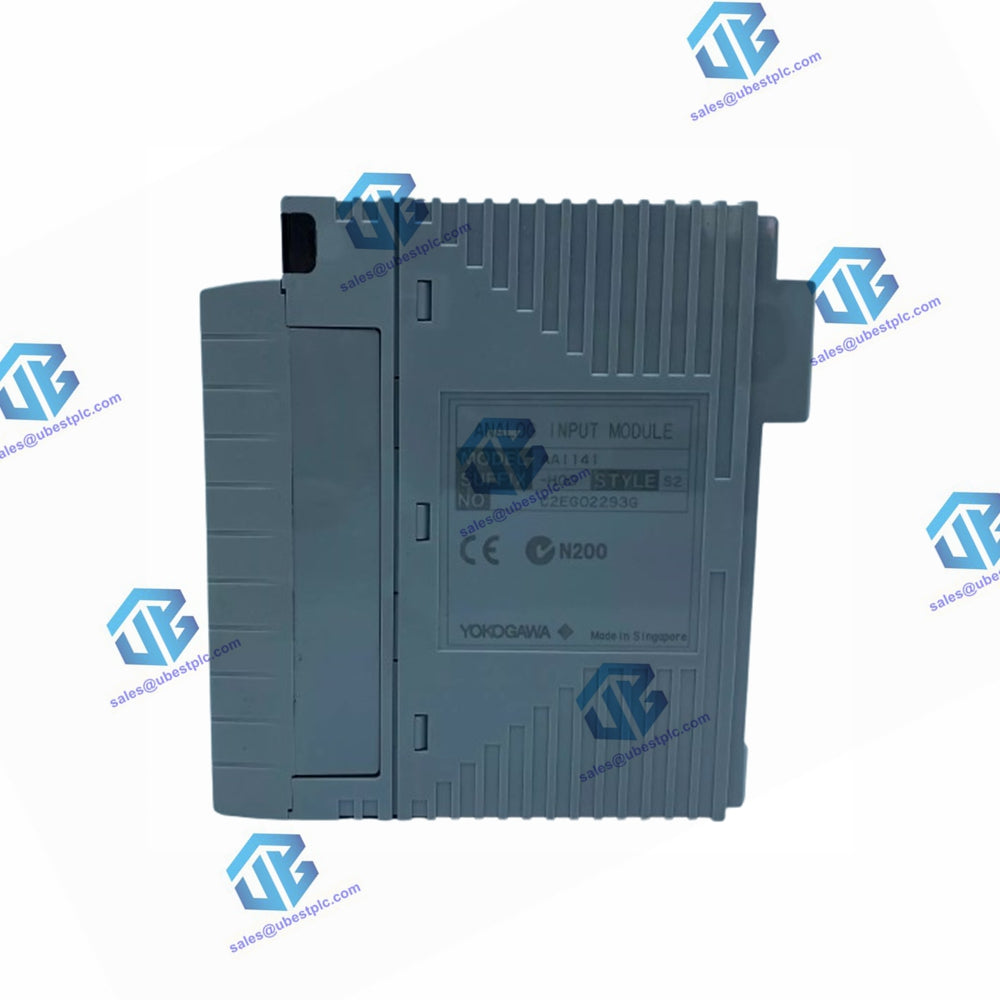

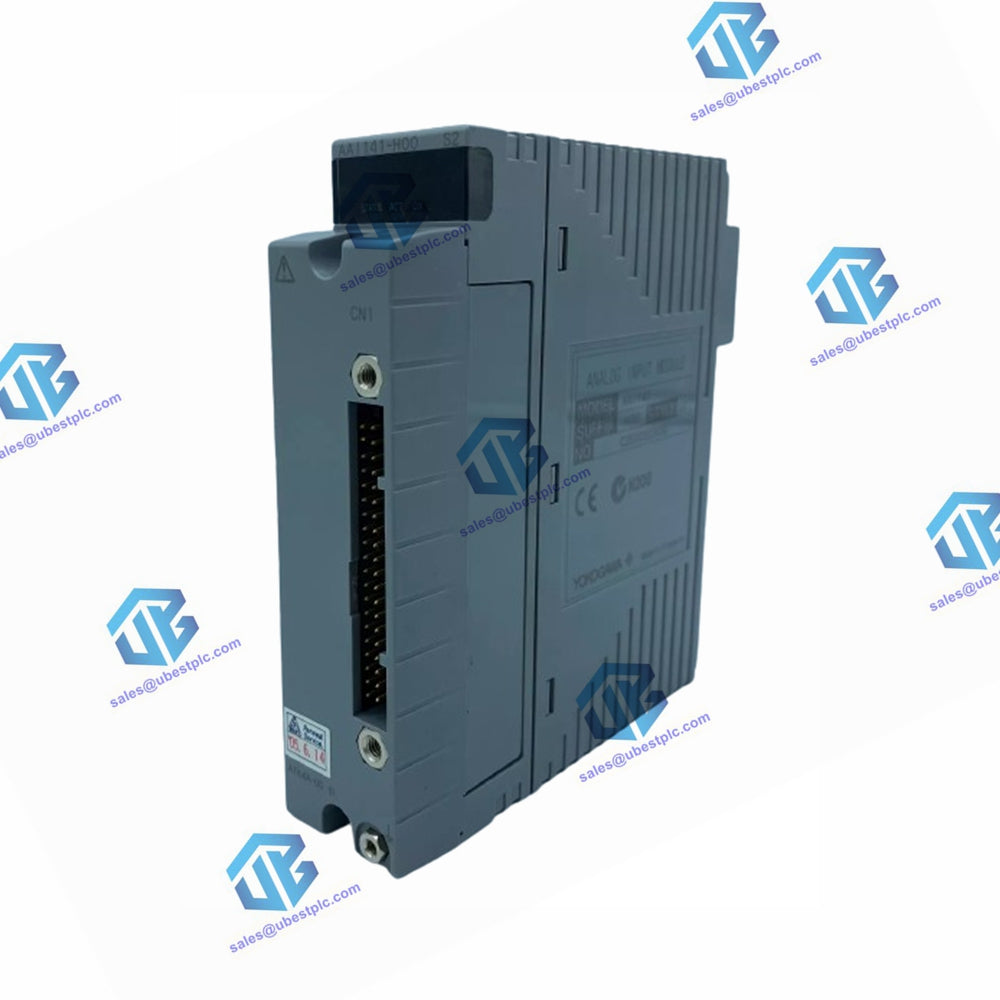

Модуль AAI141 представляет собой модуль аналогового ввода, предназначенный для 16-канальных неизолированных сигналов постоянного тока от 4 до 20 мА. Он подходит для различных применений, требующих точных измерений тока, и доступен с дополнительной связью HART.

Технические характеристики

• Количество входных каналов: 16, неизолированные.
• Входной сигнал:
  • 4–20 мА постоянного тока
  • От 1 до 5 В постоянного тока (допустимое синфазное напряжение ± 1 В или меньше)
• Допустимый входной ток/напряжение: 27 мА/±7,5 В
• Входное сопротивление:
  • Питание включено: от 400 Ом (при 20 мА) до 1000 Ом (при 4 мА)
  • Питание выключено: 500 кОм или больше.
• Точность: ±16 мкА
• Период обновления данных: 10 мс
• Время отклика на шаг: 100 мс
• Источник питания передатчика: 14,8 В или выше при 20 мА, 26,4 В или меньше при 0 мА (ограничение выходного тока: 27 мА)
• Дрейф из-за изменения температуры окружающей среды: ±16 мкА/10 °C
• Максимальный потребляемый ток: 310 мА (5 В постоянного тока), 450 мА (24 В постоянного тока)
• Вес: 0,2 кг
• Внешнее подключение: клемма с прижимным зажимом, кабель KS, соединительный кабель MIL.
• HART-коммуникация: доступна

Суффикс-коды

• -S: стандартный тип
• -H: с цифровой связью (протокол HART)
• 5: Без взрывозащиты
• E: С защитой от взрыва
• 0: Базовый тип
• 3: С опцией ISA Standard G3 и опцией температуры (от -20 до 70 °C).

Коды опций

• /K4A00: с адаптером кабельного интерфейса KS (модель: ATK4A-00)
• /A4S00: с клеммной колодкой с прижимными зажимами для аналогового сигнала (модель: ATA4S-00)
• /A4S10: с клеммной колодкой с прижимными зажимами для аналогового сигнала (поглотитель перенапряжения) (модель: ATA4S-10)
• /A4D00: с клеммной колодкой с двойными прижимными зажимами для аналогового сигнала (модель: ATA4D-00)
• /A4D10: с клеммной колодкой с двойными прижимными зажимами для аналогового сигнала (поглотитель перенапряжений) (модель: ATA4D-10)
• /CCC01: С крышкой разъема для кабеля MIL (модель: ACCC01)
