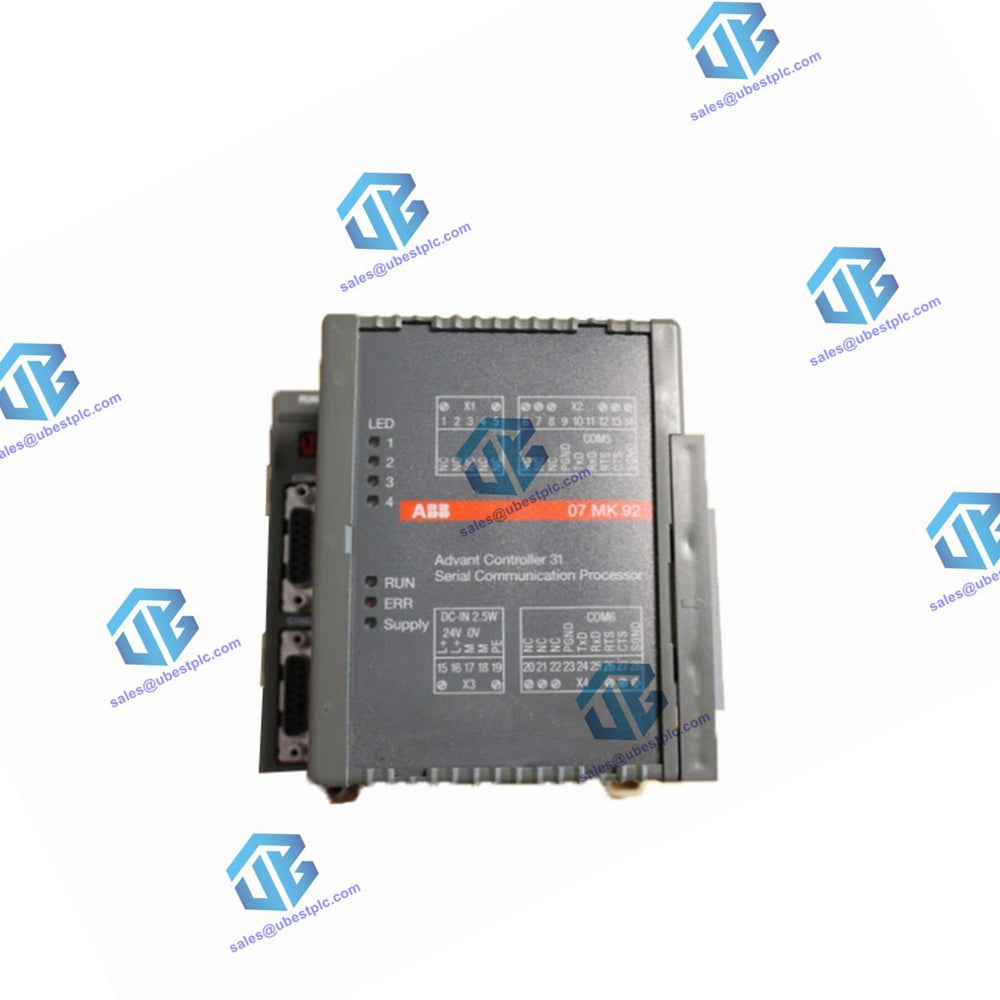

07 MK 92 ABB GJR5253300R1161 Komunikačný modul
Manufacturer:
ABB
Product No.:
07-MK-92
Condition:
In Stock
Product Type:
Komunikačný modul
Product Origin:
Switzerland
Weight:
450g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – dôveryhodný globálny dodávateľ náhradných dielov pre automatizáciu
Ponúkame široký sortiment skladových náhradných dielov pre priemyselnú automatizáciu. Všetky produkty majú 12-mesačnú záruku a 30-dňovú možnosť vrátenia peňazí pri problémoch s kvalitou.
Hlavné funkcie komunikačného modulu
-
4 sériové rozhrania:
- 2 sériové rozhrania, voliteľne konfigurovateľné podľa EIA RS-232 alebo EIA RS-422 alebo EIA RS-485 (COM3, COM4)
- 2 rozhrania podľa normy EIA RS-232 (COM5, COM6)
- Voľne programovateľné s rozsiahlym knižnicou funkcií
- Komunikácia so základnou jednotkou AC31 cez pripojovacie prvky
- Nastaviteľné LED diódy pre diagnostiku
- Programovanie a testovanie na PC cez COM3
- Ukladanie aplikácií do Flash EPROM
Spracovanie sériových rozhraní a sieťového rozhrania je zabezpečené v aplikačnom programe. Programovanie je v štandardnom jazyku „C“. Výmena dát medzi sériovým komunikačným modulom a základnou jednotkou AC31 je realizovaná prostredníctvom pripojovacích prvkov v základnej jednotke.
Technické údaje
| Špecifikácia | Detaily |
|---|---|
| Počet sériových rozhraní | 4 |
| Počet paralelných rozhraní | 1 sieťové rozhranie na pripojenie k základnej jednotke Advant Controller 31 |
| Vstavaná pamäť aplikačného softvéru | Flash EPROM 128 kB |
| Diagnostika | 4 konfigurovateľné LED diódy: LED1...4 (riadené aplikačným programom) |
| Prevádzkové a chybové zobrazenia | 3 LED diódy: RUN, ERR, Napájanie |
| Prierez vodiča pre odnímateľné svorky | Max. 2,5 mm² |
Napájacie napätie pre 07 MK 92 R1161
| Špecifikácia | Detaily |
|---|---|
| Menovacie napájacie napätie | 24 V DC |
| Výkonový úbytok | Typ. 2,5 W |
| Max. odber prúdu pri menovitom napätí | 210 mA |
| Max. odber prúdu pri napájacom napätí 30 V | 170 mA |
| Ochrana proti opačnému pripojeniu svoriek | Áno (len keď sú k COM5/COM6 pripojené jednotky s elektricky izolovanými rozhraniami) |
Pripojenie sériových rozhraní COM3, COM4
| Špecifikácia | Detaily |
|---|---|
| Štandard rozhrania | EIA RS-232 alebo EIA RS-422 alebo EIA RS-485 |
| Programovanie | S 907 MK 92 cez IBM-PC (alebo kompatibilný) |
| Komunikácia medzi človekom a strojom | Áno, napríklad s prevádzkovou stanicou |
| Elektrické oddelenie | Áno, rozhrania navzájom a voči zvyšku jednotky (pozri tiež obrázok 5) |
| Potenciálové rozdiely | Aby sa zabránilo potenciálovým rozdielom uzemnenia medzi 07 MK 92 a periférnymi jednotkami pripojenými k COM3 a COM4, tieto sú napájané zo zásuvky rozvádzača (pozri tiež uzemňovacie pripojenia na obrázku 5). |
Pripojenie sériových rozhraní COM5, COM6
| Špecifikácia | Detaily |
|---|---|
| Štandard rozhrania | EIA RS-232 |
| Komunikácia medzi človekom a strojom | Áno, napríklad s prevádzkovou stanicou |
| Elektrické oddelenie | Žiadne |
LED displeje
| Typ LED | Farba | Funkcia |
|---|---|---|
| Prítomné napájacie napätie (Supply) | 1 zelená LED dióda | Indikuje prítomnosť napájacieho napätia |
| Vyskytla sa fatálna alebo vážna chyba (ERR) | 1 červená LED dióda | Indikuje fatálnu alebo vážnu chybu |
| Spracovanie aplikačného programu prebieha (RUN) | 1 zelená LED dióda | Indikuje, že aplikačný program beží |
| Nastaviteľné LED diódy pre diagnostiku | LED1...LED4 | 4 žlté LED diódy nastaviteľné aplikačným programom |
Mechanické údaje
| Špecifikácia | Detaily |
|---|---|
| Upevnenie | Na DIN lištu podľa DIN EN 50022–35, hĺbka 15 mm. DIN lišta je umiestnená uprostred medzi horným a dolným okrajom modulu. |
| Upevnenie | Prichytenie pomocou 4 skrutiek M4 |
| Rozmery (Šírka x Výška x Hĺbka) | 140 x 120 x 85 mm |
| Spôsob zapojenia | Pomocou odnímateľných svorkovnicových blokov so skrutkovými svorkami, max. 2,5 mm² |
| Hmotnosť | 450 g |
