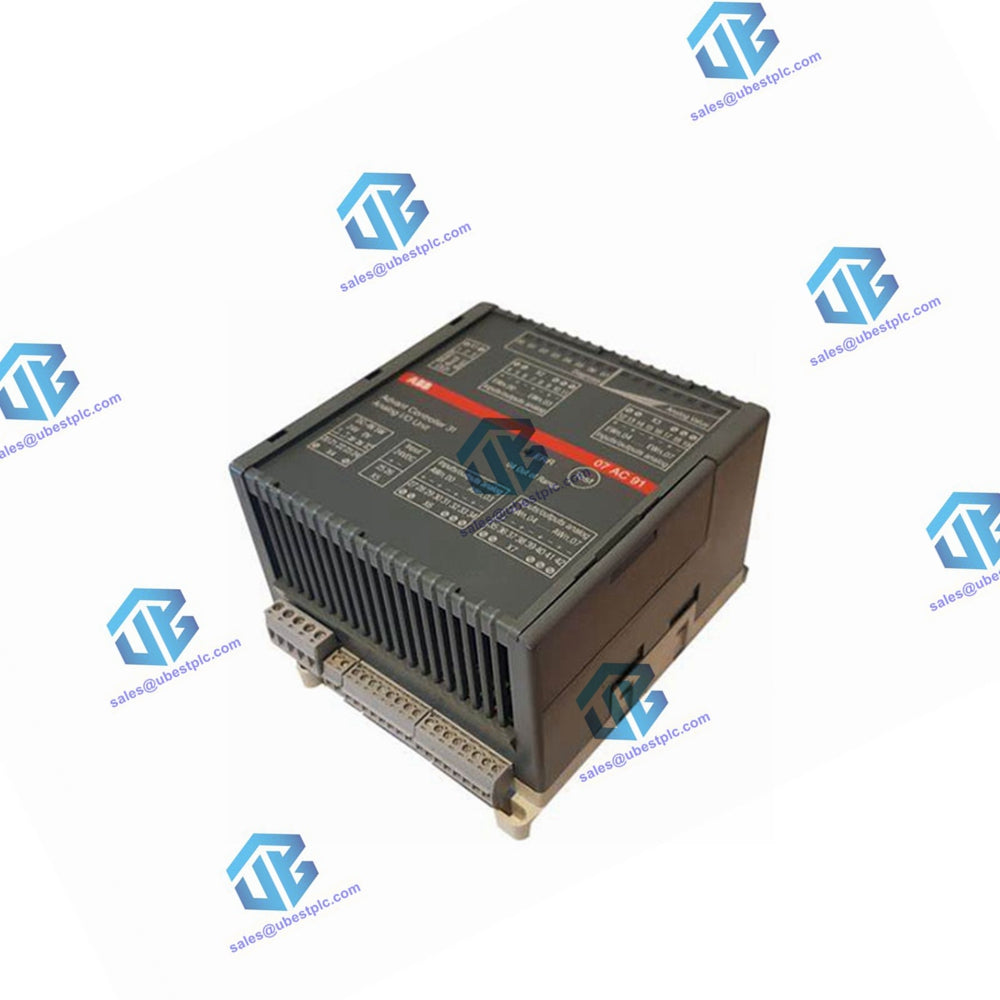

07AI91 GJR5251600R0202 ABB Analógový I/O modul
Manufacturer:
ABB
Product No.:
07AI91
Condition:
In Stock
Product Type:
Analógový I/O modul
Product Origin:
Switzerland
Weight:
450g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – dôveryhodný globálny dodávateľ náhradných dielov pre automatizáciu
Ponúkame široký sortiment skladových náhradných dielov pre priemyselnú automatizáciu. Všetky produkty majú 12-mesačnú záruku a 30-dňovú možnosť vrátenia peňazí pri problémoch s kvalitou.
Analógový vstupný modul 07 AI 91
8 vstupov, konfigurovateľné pre teplotné senzory alebo ako napäťové vstupy, 24 VDC, systémová zbernica CS31
Určený účel
Analógový vstupný modul 07 AI 91 sa používa ako vzdialený modul na systémovej zbernici CS31. Používa jednu adresu modulu (číslo skupiny) v rozsahu slovného vstupu. Každý z 8 kanálov používa 16 bitov. Jednotka je napájaná 24 V DC. Pripojenie systémovej zbernice CS31 je elektricky izolované od zvyšku jednotky. Modul ponúka niekoľko diagnostických funkcií. Diagnostické funkcie vykonávajú samokalibráciu pre všetky kanály.
Technické údaje pre 07 AI 91
Technické údaje pre celý modul
| Parameter | Špecifikácia |
|---|---|
| Povolený teplotný rozsah (prevádzka) | 0...55 °C |
| Menovité napájacie napätie | 24 V DC |
| Maximálna spotreba prúdu | Max. 0,15 A |
| Maximálny výkonový úbytok | Max. 3 W |
| Ochrana proti opačnej polarite | Áno |
| Prierez vodiča pre odnímateľné konektory | Max. 2,5 mm² |
| Počet analógových vstupných kanálov | 8 |
| Elektrická izolácia | Rozhranie systémovej zbernice CS31 od zvyšku jednotky |
| Adresovanie a konfigurácia | Kódovací prepínač pod pravým krytom |
| Diagnostika | Pozri kapitolu "Diagnostika a zobrazenia" |
| Prevádzkové a chybové zobrazenia | Spolu 17 LED, pozri kapitolu "Diagnostika a zobrazenia" |
Technické údaje pre analógové vstupy (platí pre všetky nastavenia)
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov na modul | 8 (každý konfigurovateľný v pároch) |
| Elektrická izolácia | Z systémovej zbernice CS31 |
| Potlačenie sieťovej frekvencie | Konfigurovateľné pre 50 Hz, 60 Hz alebo žiadne |
| Vstupné oneskorenie | 0 (žiadna RC kombinácia) |
| Potlačenie brumu sieťovej frekvencie (softvérový filter) | 20,0 ms pri potlačení 50 Hz; 16,7 ms pri potlačení 60 Hz |
| Povolené prepätie na vstupe | Max. +/- 30 V |
| Aktualizačný interval na kanál (vrátane oneskorenia vstupu a času konverzie) | |
| - Potlačenie 50/60 Hz | Typ. 100 ms |
| - Bez potlačenia | Typ. 30 ms |
| - Pri použití termočlánkov a potlačení 50/60 Hz | Typ. 150 ms |
| Vstupy napätia | |
| - Vstupný odpor | > 1 MΩ |
| - Meracie rozsahy (menovité hodnoty) | +/- 10 V, +/- 5 V, +/- 500 mV, +/- 50 mV |
| - Rozlíšenie | 12 bitov + znamienko |
| - Celková chyba | < ±0,5 % z plnej škály |
| - Kanály nepoužité | Musí byť premostený |
Vstupy prúdu
| Parameter | Špecifikácia |
|---|---|
| Rozsah prúdu | 0...20 mA / 4...20 mA |
| Vybratý merací rozsah | +/- 5 V |
| Požadovaný externý šunt | 250 Ω |
| Hraničné hodnoty zničenia šuntu | Závisí od jeho schopnosti zaťaženia |
| Celková chyba | < ±0,5 % z plného rozsahu ± tolerancia šuntu |
| Kanály, ktoré sa nepoužívajú | Musí byť premostený |
Vstup Pt100/Pt1000
| Parameter | Špecifikácia |
|---|---|
| Vyhodnocovací rozsah s linearizáciou | -50°C...+400°C |
| Odpor senzorov v rámci vyhodnocovacieho rozsahu | Pt100: 80,31 Ω...247,04 Ω; Pt1000: 803,1 Ω...2470,4 Ω |
| Rozlíšenie | 12 bitov + znamienko (1 LSB = 0,1°C) |
| Povolený celkový odpor vedenia (4-vodičová konfigurácia) | Max. 50 Ω na senzor |
| Chyba vyhodnotenia (v rozsahu -50...+400°C) | Pt100: +/- 0,5 % z plného rozsahu; Pt1000: +/- 1,0 % z plného rozsahu |
| Konštantné prúdové zdroje pre senzory | Pt100: 2 mA; Pt1000: 0,2 mA |
| Výkonové straty v senzore | Pt100: 0,4 mW (0°C), 1,0 mW (400°C); Pt1000: 0,04 mW (0°C), 0,1 mW (400°C) |
| Napätie bez záťaže na prúdovom výstupe | < +15 V |
| Povolený celkový pokles napätia (senzory a vedenia v sérii) | Max. 7,0 V (prúdový odber 0,2 mA); Max. 2,5 V (prúdový odber 2,0 mA) |
| Dĺžka kábla (ak sú káble vedené paralelne tienené) | Max. 50 m |
| Dĺžka kábla (dvojžilový tienený a prierez > 0,5 mm²) | Max. 200 m |
Mechanické údaje
| Parameter | Špecifikácia |
|---|---|
| Montáž na DIN lištu | Podľa DIN EN 50022-35, hĺbka 15 mm. DIN lišta je umiestnená centrálne medzi horným a dolným okrajom modulu. |
| Montáž so skrutkami | Pomocou 4 skrutiek M4 |
| Rozmery (Š x V x H) | 120 x 140 x 85 mm |
| Spôsob zapojenia | Odnímateľné svorkovnice so skrutkovými svorkami |
| Prierez vodiča | Max. 2,5 mm² |
| Hmotnosť | 450 g |
