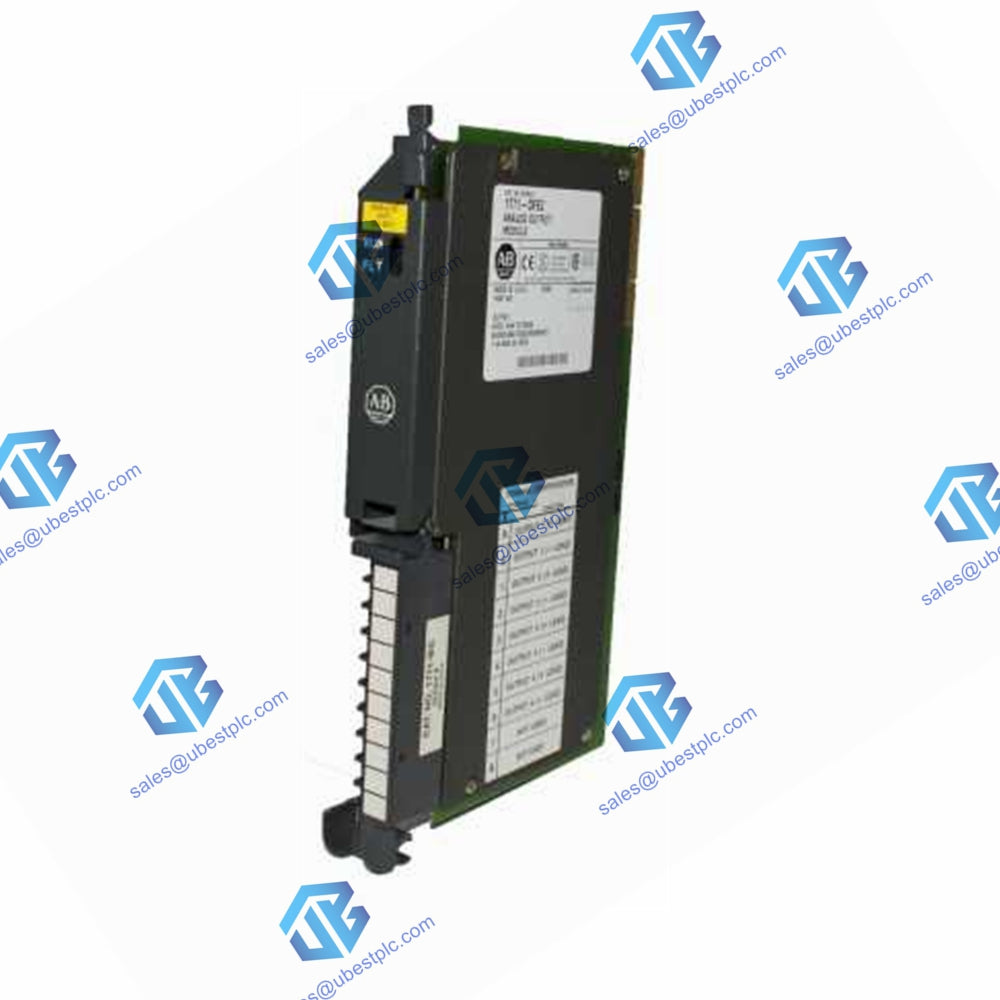

Špecifikácie analógového výstupného modulu 1771-OFE2

Prehľad modulu

• Výstupy na modul: 4 individuálne izolované
• Umiestnenie modulu: Jeden slot v Bulletin 1771 I/O šasi

Výstupné charakteristiky

• Rozsahy napätia (menovité):
  • +1 až +5V DC, +10 až +10V DC, 0 až +10V DC (1771-OFE1)
• Maximálny výstupný prúd: 10mA na kanál (napäťový režim, 1771-OFE1)
• Rozsahy prúdu (menovité):
  • 4 až +20mA, 5V DC (1771-OFE2)
  • 0 až +50 mA, 12,5 V DC (1771-OFE3)
• Rozlíšenie: 12-bitový binárny – 1 dielik z 4095
• Kapacita: 0,01 µF (napäťové výstupy), 0,022 µF (prúdové výstupy)
• Impedancia:
  • Napäťové výstupy: <0,25 ohmov (bez započítania odporu vedenia)
  • Prúdové výstupy: >1,5 megaohmov
• Maximálna impedancia slučky (prúdový režim):
  • Až 1200 ohmov záťažový odpor (1771-OFE2)
  • Až 400 ohmov záťažový odpor (1771-OFE3)
• Ochrana proti preťaženiu: ochrana proti skratu (až 1 minúta)

Špecifikácie napájania a tepelné špecifikácie

• Napájanie spätného panela:
  • 1,50 A (1771-OFE1, 1771-OFE2), 2,50 A (1771-OFE3)
• Výkonové vyžarovanie:
  • 7,9 W (1771-OFE1, 1771-OFE2), 13,1 W (1771-OFE3)
• Tepelné vyžarovanie:
  • 26,9 BTU/h (1771-OFE1, 1771-OFE2), 44,5 BTU/h (1771-OFE3)
• Výkonová strata v susednom slote: max. 10 wattov

Izolačné a prevodníkové špecifikácie

• Izolačné napätie: testované na 850 V DC (1 s)
• Čas nastavenia D/A prevodníka: max. 0,8 ms (rezistívna záťaž)
• Vnútorná rýchlosť skenovania: 8,0 ms (BCD dáta a škálovanie), 1,6 ms (binárne dáta, bez škálovania)
• Presnosť: ±0,1 % z plného rozsahu (BCD režim), ±0,5 LSB (binárny režim)
• Teplotný koeficient: ±50 ppm/°C z plného rozsahu

Hmotnosť：0.07kg
