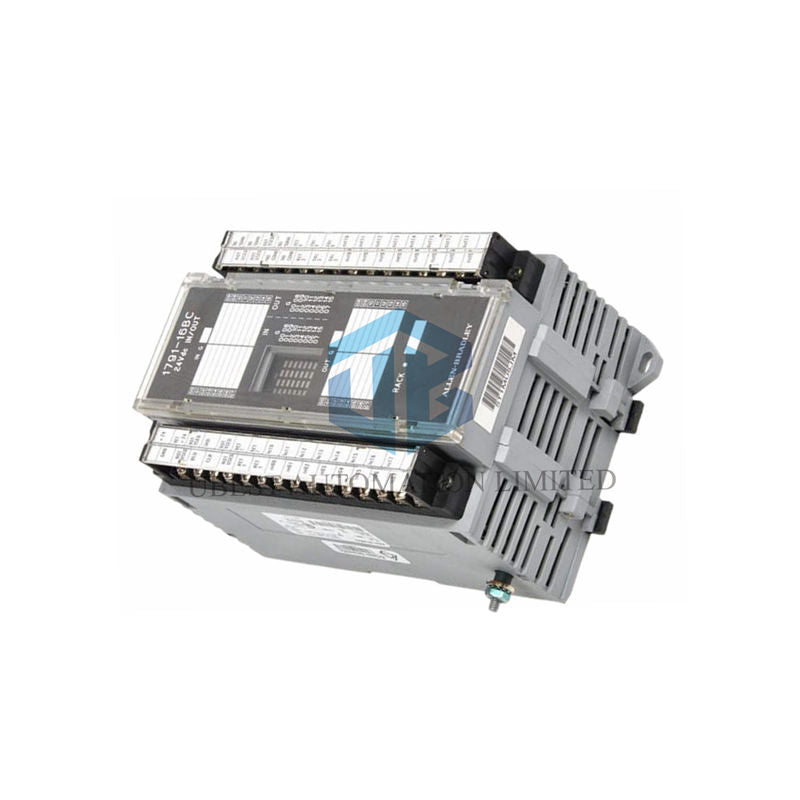

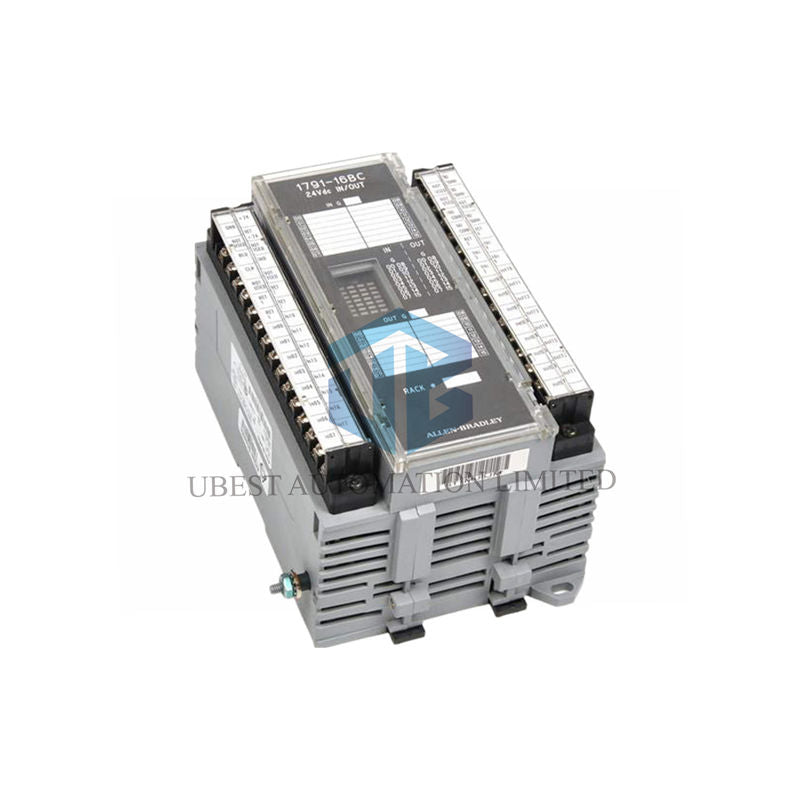

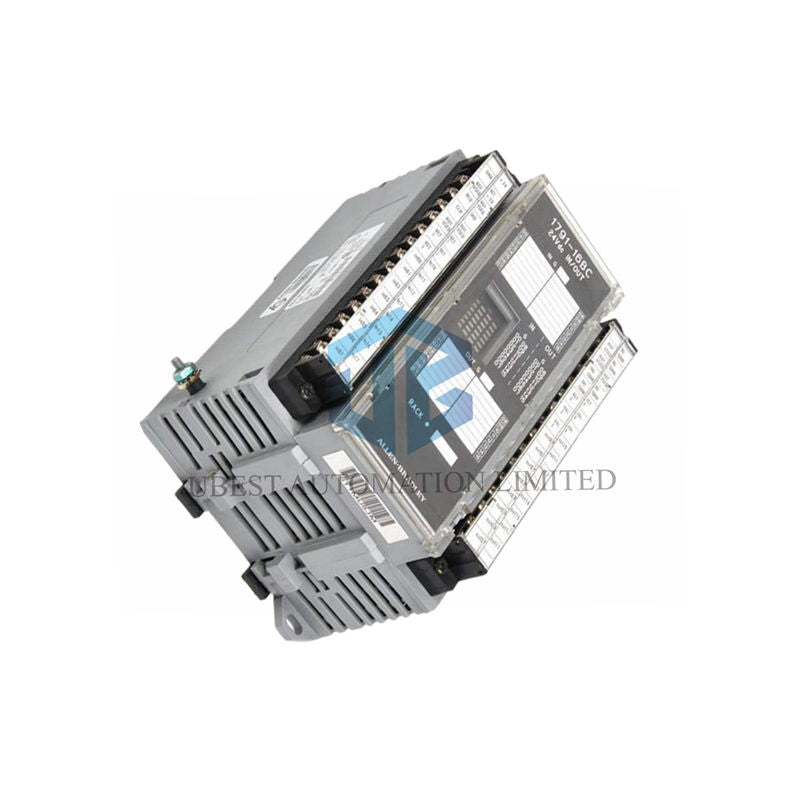

Kompletná 24V DC I/O stanica: Allen-Bradley 1791-16BC

Kompletné technické špecifikácie

• Značka a model: 1791-16BC od Allen-Bradley.
• Produktová rodina: Súčasť všestrannej série 1791 Block I/O.
• Vstupné kanály: Šestnásť (16) DC vstupov.
• Výstupné kanály: Šestnásť (16) DC výstupov.
• Rozsah napätia I/O: 10 až 30 Voltov DC pre vstupy aj výstupy.
• Externé napájanie: Vyžaduje 19,2 až 30 VDC.
• Prúd napájania: Typicky 300 mA z externého zdroja.
• Výstupný prúd (60°C): 500mA (vertikálna montáž) / 250mA (horizontálna montáž).
• Hodnotenie prúdového nárazu: Zvládne 3 ampéry až na 50 milisekúnd.
• Výkonové straty: Maximálne 17,8 wattov.
• Komunikácia: Režim adaptéra vzdialeného I/O, topológia reťazenia (daisy-chain).
• Podporované prenosové rýchlosti: 57,6K, 115,2K až do 230,4K baudov.
• Rozmery modulu: 6,95" V x 4,35" Š x 3,85" H.

Odborné často kladené otázky

• Otázka: Aká je maximálna dĺžka kábla pre vzdialené I/O?
  Odpoveď: Závisí od prenosovej rýchlosti. Použite až 10 000 stôp pri 57,6K baude alebo 2 500 stôp pri 230,4K baude.
• Otázka: Sú výstupy na tomto module poistkové?
  Odpoveď: Nie, výstupy nie sú poistkové. Mali by ste pridať externé poistky podľa požiadaviek záťaže.
• Otázka: Môžem kombinovať tento DC modul s AC Block I/O modulmi?
  Odpoveď: Áno, môžete reťaziť rôzne 1791 Block I/O moduly (AC/DC) na rovnakom RIO linku.
• Otázka: Čo sa stane, ak moje napájacie napätie je iba 24V DC?
  Odpoveď: Modul funguje bez problémov. Rozsah 10-30V znamená, že bude pracovať aj pri miernom poklese napätia.
• Otázka: Ako zistím, či je môj PLC kompatibilný?
  Odpoveď: 1791-16BC funguje s akýmkoľvek Allen-Bradley ovládačom, ktorý podporuje Remote I/O (napríklad PLC-5 alebo SLC so skenerom).
