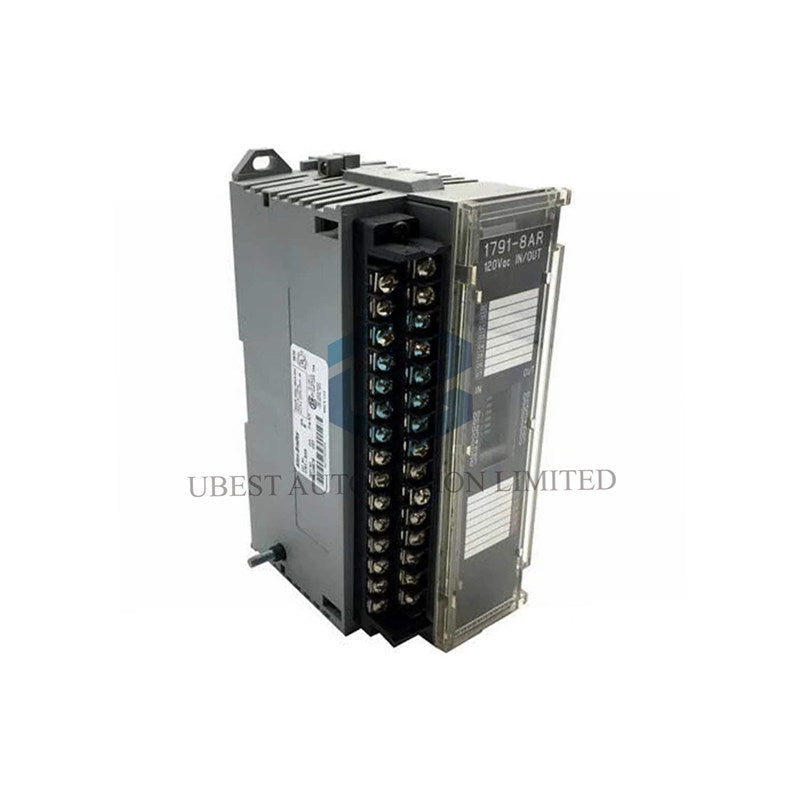

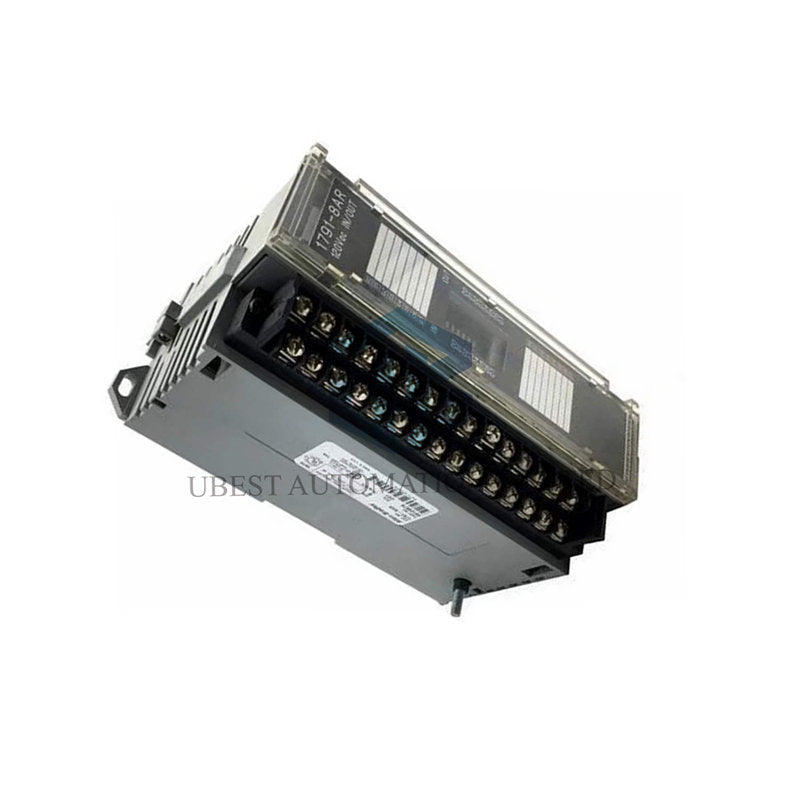

Allen-Bradley 1791-8AR Modul blokového I/O: Flexibilný diaľkový I/O založený na relé

Technické špecifikácie

• Značka: Allen-Bradley
• Model: 1791-8AR
• Produktová rada: 1791 Blokové I/O
• Vstupné kanály: 8 izolovaných kanálov.
• Vstupné napätie v zapnutom stave: 79 až 132 VAC.
• Výstupné kanály: 8 reléových kontaktov.
• Výstupné hodnoty: 125 VDC/1A, 30 VDC/1A, 125 VAC/0,2A (rezistívne).
• Externé napájanie: 85-132 VAC, 150 mA.
• Výkonový odvod tepla: Max 12,9 Wattov.
• Teplotný odvod tepla: Max 56,1 BTU/hod.
• Komunikácia: Allen-Bradley RIO protokol (57,6K, 115,2K, 230,4K baud).
• Hmotnosť modulu: Približne 1,00 lbs (0,45 kg).

Výkon a sieťové detaily

• Reléové výstupy ponúkajú vynikajúcu flexibilitu záťaže pre AC aj DC riadiace obvody.
• RIO sieť podporuje vzdialenosti až do 10 000 stôp pri 57,6K baud s vhodným ukončením.
• Vstupné obvody majú nízke maximálne vypnuté napätie 35V pre jasnú definíciu signálu.
• Siet vyžaduje ukončovacie odpory 82 alebo 150 ohmov na každom konci reťazca.
• Modul poskytuje robustnú izoláciu medzi skupinami I/O a riadiacou logikou pre stabilnú prevádzku.

Často kladené otázky (FAQ)

• Otázka: Aké typy záťaží môžu reléové výstupy 1791-8AR ovládať?
  Odpoveď: Môžu ovládať rôzne záťaže: rezistívne (žiarovky, ohrievače), induktívne (solenoidové cievky, kontaktory) a AC alebo DC napätia v rámci špecifikácií.
• Otázka: S ktorými PLC je tento modul kompatibilný?
  Odpoveď: Je kompatibilný so systémami Allen-Bradley PLC2, PLC3, PLC5 a SLC500 používajúcimi 1747-SN Remote I/O skener modul.
• Otázka: Aká je maximálna dĺžka kábla pre RIO sieť?
  Odpoveď: Maximálna dĺžka závisí od rýchlosti prenosu: 10 000 stôp pri 57,6K, 5 000 stôp pri 115,2K a 2 500 stôp pri 230,4K baud.
• Otázka: Potrebuje modul externé relé?
  Odpoveď: Nie, 1791-8AR má zabudované elektromechanické relé, čím sa vo väčšine prípadov eliminuje potreba externých medzirelé.
• Otázka: Ako ukončiť RIO sieť?
  Odpoveď: Nainštalujte ukončovací odpor 82 ohmov alebo 150 ohmov na prvé a posledné fyzické zariadenie v reťazci.
