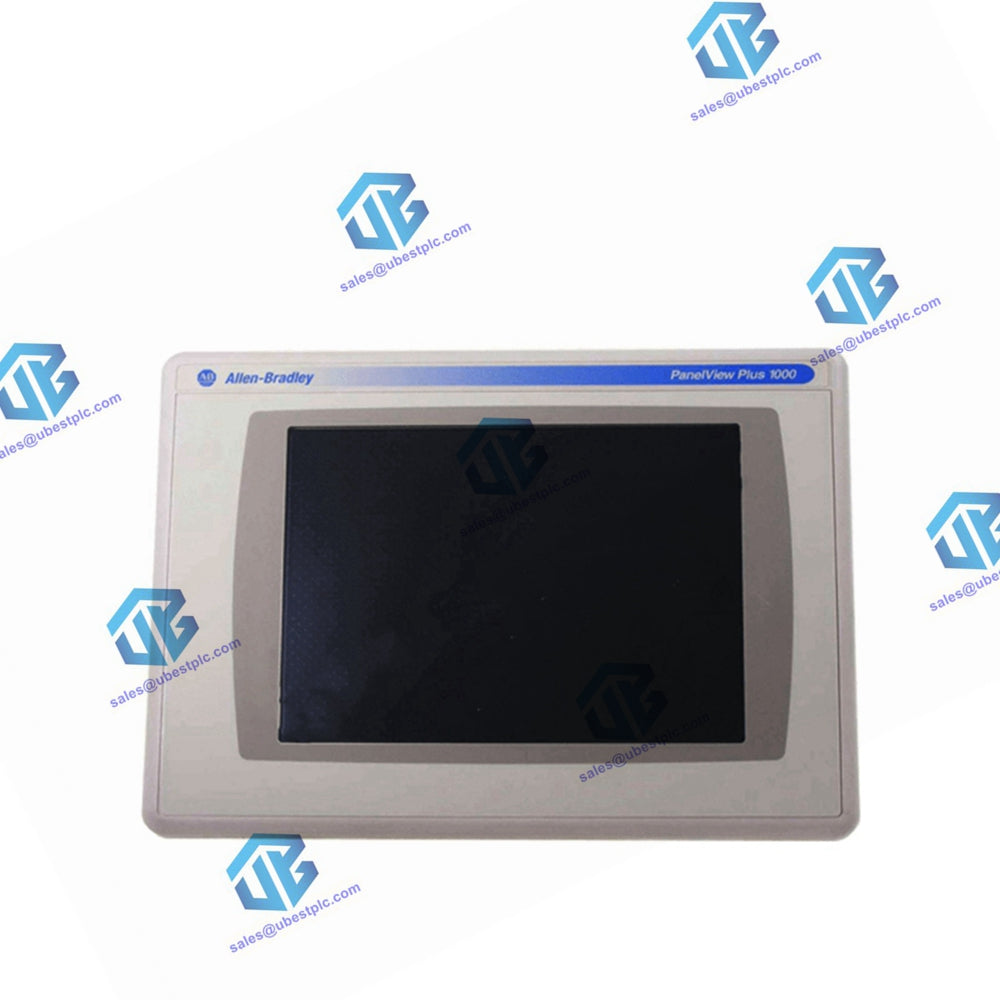

Dokumentácia k PanelView Plus 7 grafickému terminálu

Používateľská príručka

Publication Number: 2711P-UM008

Technické údaje

Publication Number: 2711P-TD009

Komunikácie

Vstavaný prepínač/DLR

Vstupné napätie

24V DC

Vstup operátora

Dotyk

S konformným povlakom

Áno

Typ displeja

TFT Farba

Veľkosť displeja

Uhlopriečka: 15 palcov

Zobrazovacia plocha (Š x V): 304 x 228 mm (12,0 x 9,0 in.)

Rozlíšenie displeja

1024 x 768 XGA, 18-bitová farebná grafika

Pomer strán

4:3

Jas

Typicky: 547 cd/m² (Nity)

Elektrické

Vstupné napätie

• 24V DC nominálne (18…30V DC)
• 100…240V AC(2)
• Spotreba energie: max. 50 W (2,1 A pri 24V DC), 39 W pre terminál Series B T15, 105VA

Napájanie

Podporuje (SELV) a (PELV) 24V DC zdroje

Terminály napájané DC podporujú bezpečné extra nízke napätie (SELV) a ochranné extra nízke napätie (PELV) 24V DC napájacie zdroje ako kat. č. 1606-XLP95E, 1606-XLP100E, 2711P-RSACDIN.

Mechanické

Hmotnosť

• Približne 3,69 kg (8,14 lb)
• Približne 4,14 kg (9,13 lb)
• Približne 5,62 kg (12,40 lb)

Rozmery (V x Š x H)

• 318 x 381 x 69.6 mm (12.52 x 15.00 x 2.74 in)
• 322 x 484 x 69.6 mm (12.68 x 19.06 x 2.74 in)
• 411 x 485 x 69.6 mm (16.18 x 19.09 x 2.74 in)

Rozmery výrezu (V x Š)

• 290 x 353 mm (11.42 x 13.90 in)
• 290 x 418 mm (11.42 x 16.46 in)
• 383 x 457 mm (15.08 x 17.99 in)
