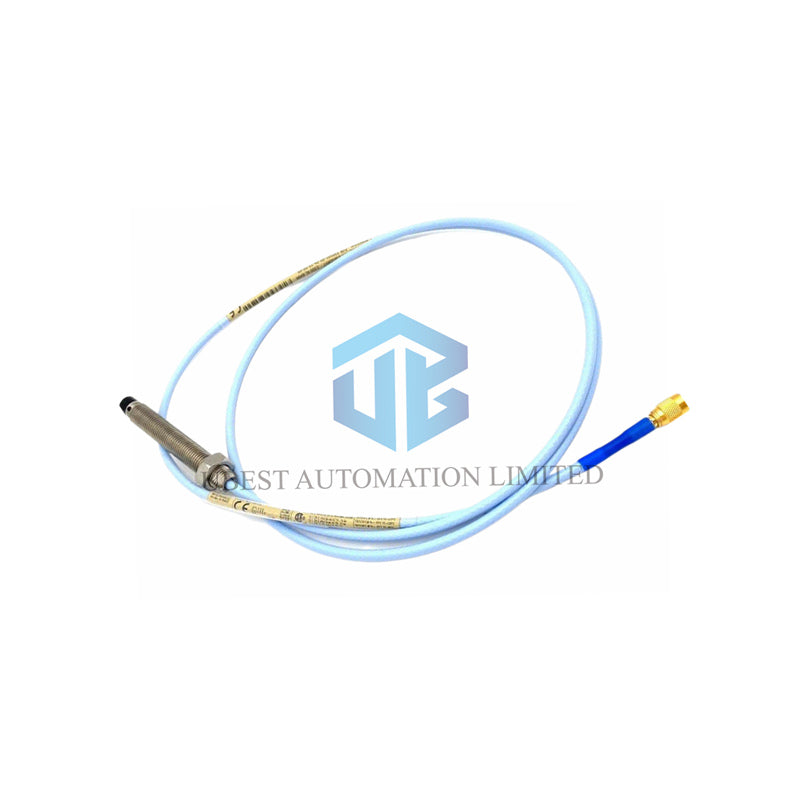

Bently Nevada 330103-06-15-10-12-05 – 3300 XL 8 mm Proximity Sonda

Technické špecifikácie

• Značka: Bently Nevada
• Model: 330103-06-15-10-12-05 (úplný prípona nižšie)
• Typ: 3300 XL 8 mm Sonda, závit M10 x 1, bez panciera
• Materiál hrotu sondy: Polyfenylénsulfid (PPS)
• Materiál puzdra sondy: Nerezová oceľ AISI 303 alebo 304 (SST)
• Lineárny rozsah: 2 mm (80 mils) od 0,25 mm do 2,3 mm (10 až 90 mils), približne –1 až –17 Vdc
• Odporúčaný medzera pre radiálne vibrácie: -9 Vdc [približne 1,27 mm (50 mils)]
• Menovitý DC odpor (dĺžka 1,0 m): 7,59 ± 0,50 Ω
• Dĺžka káblového vedenia v teréne: Max 305 metrov (1 000 stôp) medzi snímačom a monitorom
• Prierez vodiča v teréne: 0,2 až 1,5 mm² (16 až 24 AWG), odporúča sa tienený trojžilový kábel
• Prevádzková a skladovacia teplota (štandardná sonda): -52°C až +177°C (-62°F až +350°F)
• Rozšírený teplotný hrot: -52°C až +218°C (-62°F až +425°F); kábel/konektor: -51°C až +260°C (-60°F až +500°F)
• Relatívna vlhkosť: Menej ako 3% zmena ASF po 56 dňoch pri 93% RH (IEC 68-2-3)
• Tlakové tesnenie sondy: Viton® O-krúžky tesnia diferenčný tlak
• Schválenia (možnosť agentúry 05): CSA, ATEX, IECEx (vnútorná bezpečnosť pre zónu 0/1/2, trieda I, skupiny A-D)

Úplné informácie o príponách (stromová štruktúra)

• 330103 = 3300 XL 8 mm Sonda, závit M10 x 1, bez panciera
• Možnosť dĺžky bez závitu: 06 = 60 mm
• Možnosť celkovej dĺžky puzdra: 15 = 150 mm
• Možnosť celkovej dĺžky: 10 = 1,0 meter (3,3 stopy)
• Možnosť konektora a typu kábla: 12 = Miniatúrny koaxiálny konektor ClickLoc, kábel FluidLoc
• Možnosť schválenia agentúry: 05 = Schválenia CSA, ATEX, IECEx

Mechanické a environmentálne vlastnosti

• Hmotnosť sondy: 323 g/m (11,4 oz na meter)
• Závit puzdra: M10x1 s maximálnym zapojením závitu 15 mm
• Vyhnite sa teplotám pod -34°C (-30°F) aby ste predišli poruche tlakového tesnenia
• Schválenia CSA, ATEX, IECEx pre nebezpečné oblasti (konfigurácie ia a nA/ec)
• Nezápalové zapojenie podľa výkresu 140979 pre triedu I, divíziu 2, skupiny A,B,C,D

Často kladené otázky (FAQ)

• Otázka: Môžem použiť túto sondu s inými proximitor systémami?
  Odpoveď: 330103-06-15-10-12-05 funguje iba so snímačmi Bently Nevada 3300 XL Proximitor.
• Otázka: Aká je maximálna dĺžka predĺženia kábla?
  Odpoveď: Môžete predĺžiť káblové vedenie až na 305 metrov (1000 stôp) bez výrazného útlmu signálu.
• Otázka: Je sonda pred odoslaním testovaná na tlak?
  Odpoveď: Nie, štandardné sondy nie sú testované na tlak. Kontaktujte Ubest Automation pre vlastné testy tesnosti.
• Otázka: Podporuje táto sonda ATEX zónu 0?
  Odpoveď: Áno, možnosť schválenia 05 zahŕňa CSA, ATEX, IECEx pre zónu 0 (ia IIC T5…T1 Ga).
• Otázka: Akých prepravných dopravcov používate?
  Odpoveď: Zásielky realizujeme cez FedEx, UPS a DHL po celom svete.
