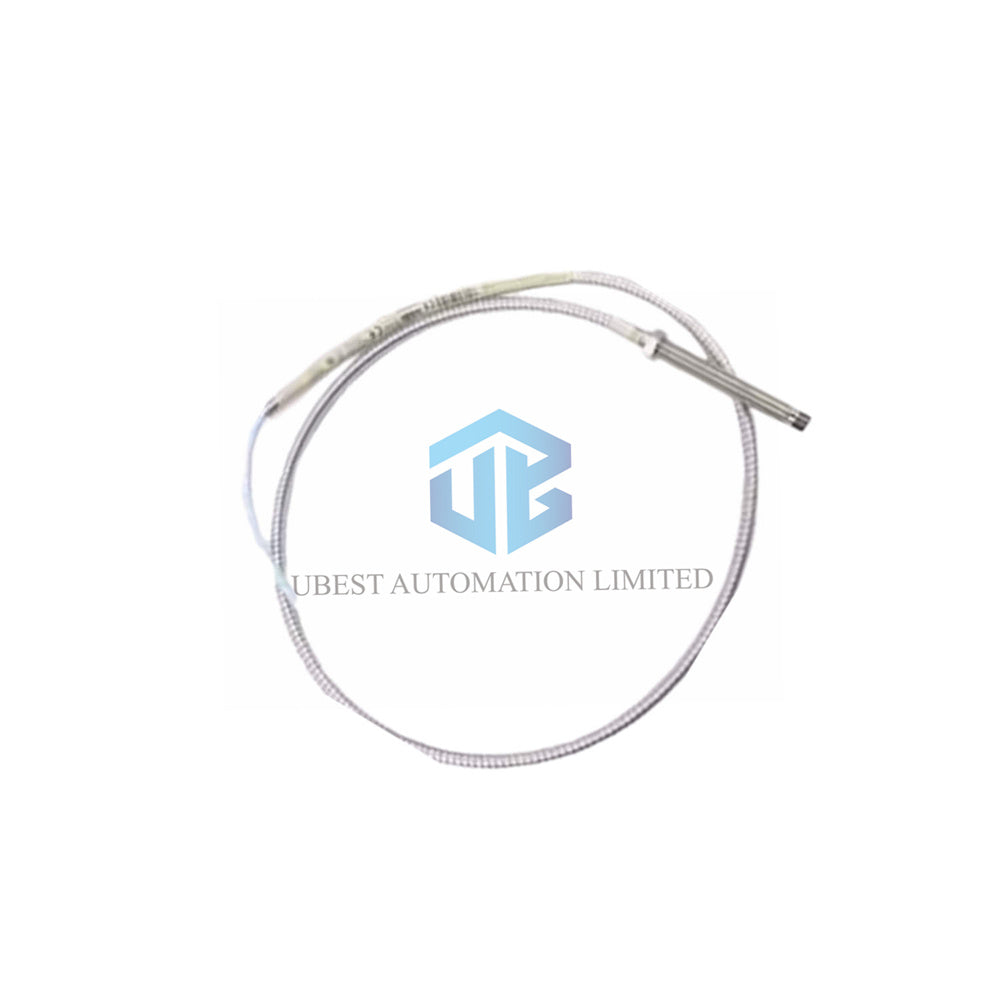

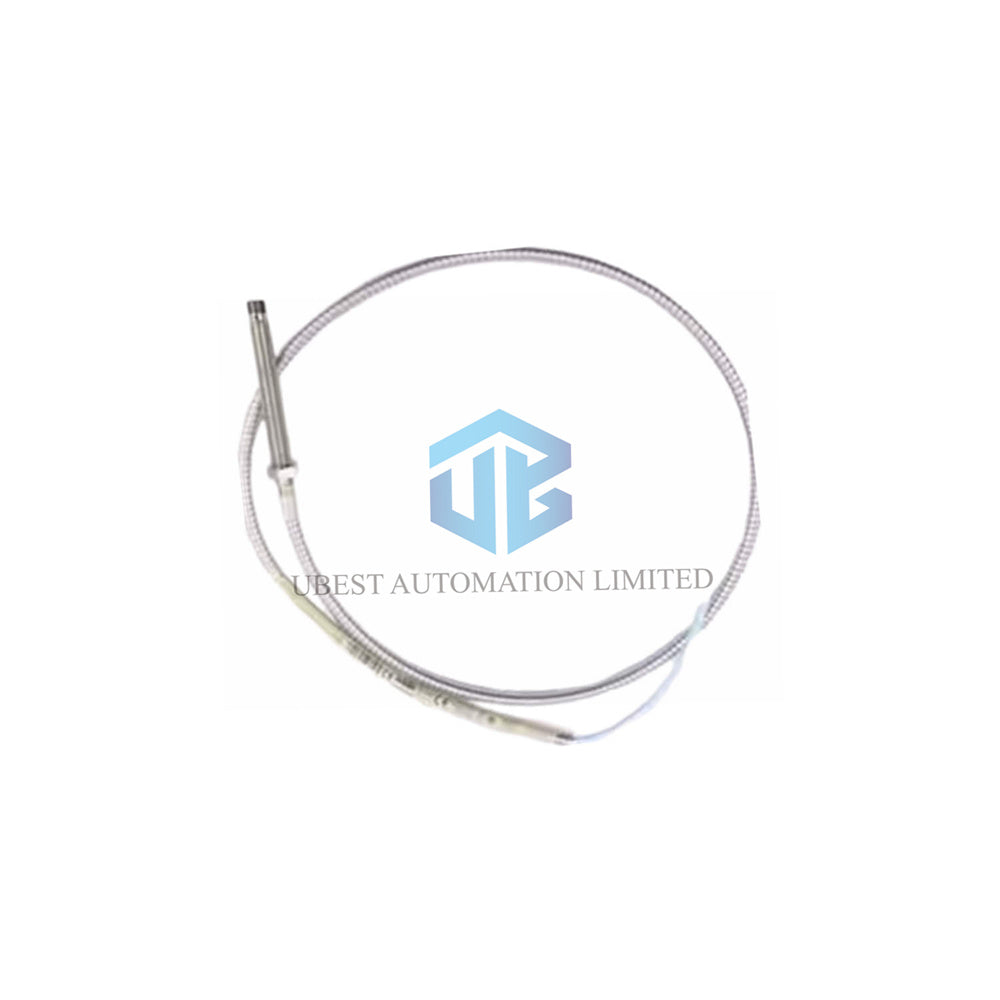

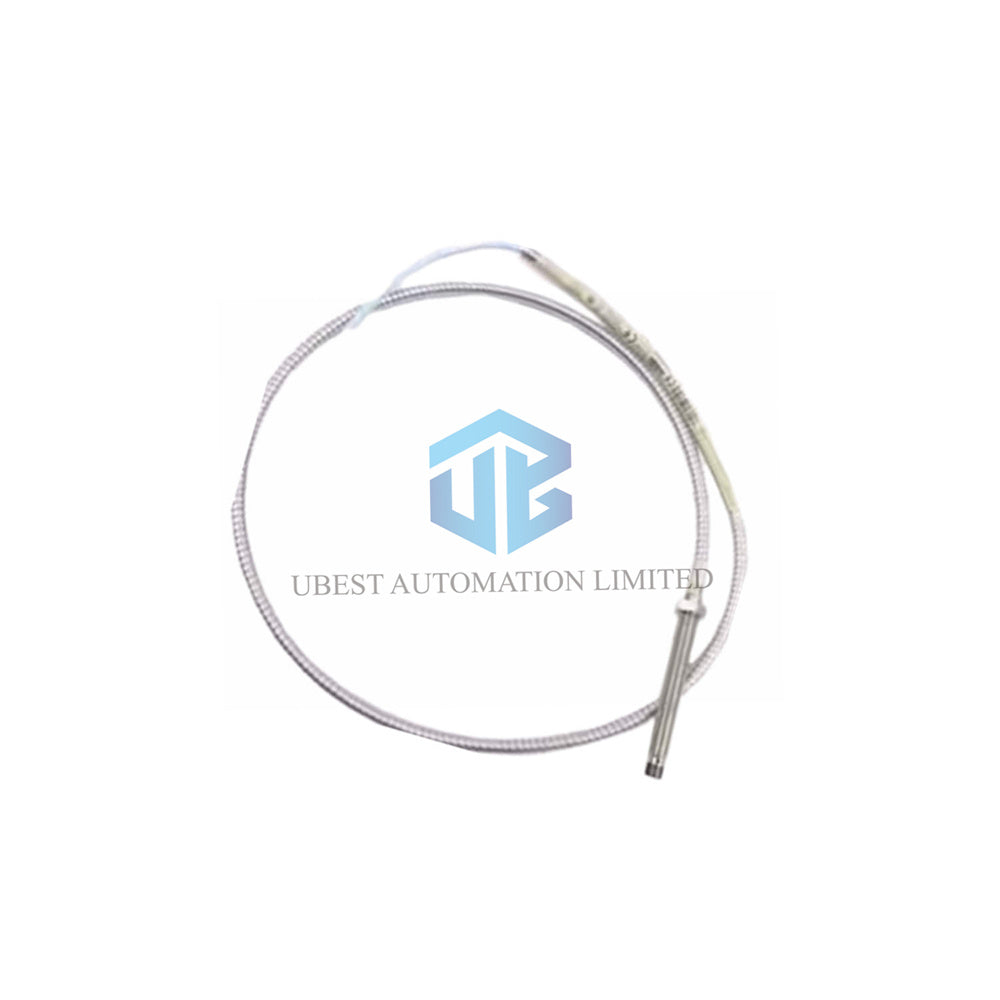

Bently Nevada 330172 3300 Séria 5mm Sonda – Dlhé púzdro

Kompletná konfigurácia prípony

• Číslo produktu : 330172-00-94-10-02-00
• Značka : Bently Nevada
• Typ : 330172 3300 5mm sonda, závit 1/4-28 UNF, s ochranou
• Možnosť nezávitovej dĺžky (00) : 0 palcov (štandardná)
• Možnosť celkovej dĺžky púzdra (94) : 9,4 palca
• Možnosť celkovej dĺžky (10) : 1,0 meter (3,3 stopy)
• Možnosť konektora (02) : Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel
• Možnosť schválenia agentúrou (00) : Nie je vyžadované

Základné technické špecifikácie

• Merací rozsah : Optimalizované pre cieľ z ocele AISI 4140, so štandardnou továrenskou medzerou 1,27 mm (50 mils).
• Citlivosť a linearita : Menej ako 2 mV zmena na volt napájania. Systém používa napájanie -24 V DC s 10 kΩ záťažou.
• Požiadavky na napájanie : Prevádzka na -17,5 V DC až -26 V DC pri max. 12 mA. Prevádzka nad -23,5 V DC môže znížiť lineárny rozsah.
• DC odpor sondy : 7,59 Ω ± 0,50 (pre dĺžku 1,0 m) medzi stredným a vonkajším vodičom.
• Teplotný rozsah : -35 °C až +177 °C (-31 °F až +351 °F). Vyhnite sa teplotám pod -34 °C, aby sa zachovala integrita tlakovej tesnosti.
• Materiály : Hrot používa polyfenylénsulfid (PPS). Púzdro je z nehrdzavejúcej ocele AISI 304 (SST).
• Imunita voči magnetickému poľu : Pri medzere 50 mil generuje sonda len 0,0014 mil pp/gauss v 60 Hz poliach až do 300 Gauss.
• Ťahová pevnosť : 222 N (50 lbf) pre spoje púzdra s vodičom a konektorom.

Mechanické a inštalačné detaily

• Údaje o závite : 1/4-28 UNF. Maximálne zapojenie závitu je 0,375 palca. Použite vrták #3 alebo väčší pre montážne otvory.
• Celkova dĺžka púzdra : 9,4 palca (prípona 94) – ideálne na dosiahnutie meracích miest cez hrubé kryty strojov alebo izoláciu.
• Nezávitová dĺžka : 0 palcov (prípona 00) – závity začínajú hneď na hrote sondy.
• Krútiaci moment púzdra sondy : Odporúčaný 5,1 N·m (45 in·lb). Maximálny povolený je 7,3 N·m (65 in·lb).
• Krútiaci moment konektora : Neprekračujte 0,565 N·m (0,42 ft·lbf) pri spájaní konektorov ClickLoc.
• Typ konektora : Miniatúrny koaxiálny ClickLoc (možnosť 02) bez ochrany pre štandardné inštalácie.
• Špecifikácie kábla : 75 Ω triaxiálny, izolovaný FEP. Minimálny polomer ohybu je 25,4 mm (1,0 palca).
• Dostupné dĺžky káblov : 0,5, 1, 2, 5 alebo 9 metrov (1,6 až 29,5 stôp).

Často kladené otázky (FAQ)

• Aký je prínos dĺžky púzdra 9,4 palca?
  Prípona 94 poskytuje extra dlhé púzdro 9,4 palca, ktoré umožňuje dosiahnuť meracie miesta cez hrubé steny strojov, izoláciu alebo podperné konzoly.
• Môžem použiť 330172-00-94-10-02-00 so štandardnými predlžovacími káblami?
  Áno, rozhranie ClickLoc (možnosť 02) sa priamo spája so všetkými predlžovacími káblami série Bently Nevada 3300.
• Čo znamená "Možnosť schválenia agentúrou 00"?
  Znamená to, že táto sonda sa dodáva bez certifikátov pre nebezpečné prostredia, čo ju robí ideálnou pre všeobecné monitorovanie, kde schválenia nie sú potrebné.
• Je hrot sondy vymeniteľný v teréne?
  Nie, hrot PPS je integrálne tvarovaný s púzdrom z nehrdzavejúcej ocele pre maximálnu odolnosť a spoľahlivosť.
• Ako rýchlo môže Ubest Automation dodať tento produkt?
  Udržiavame skladové zásoby a odosielame do 24 hodín prostredníctvom FedEx, UPS alebo DHL.
