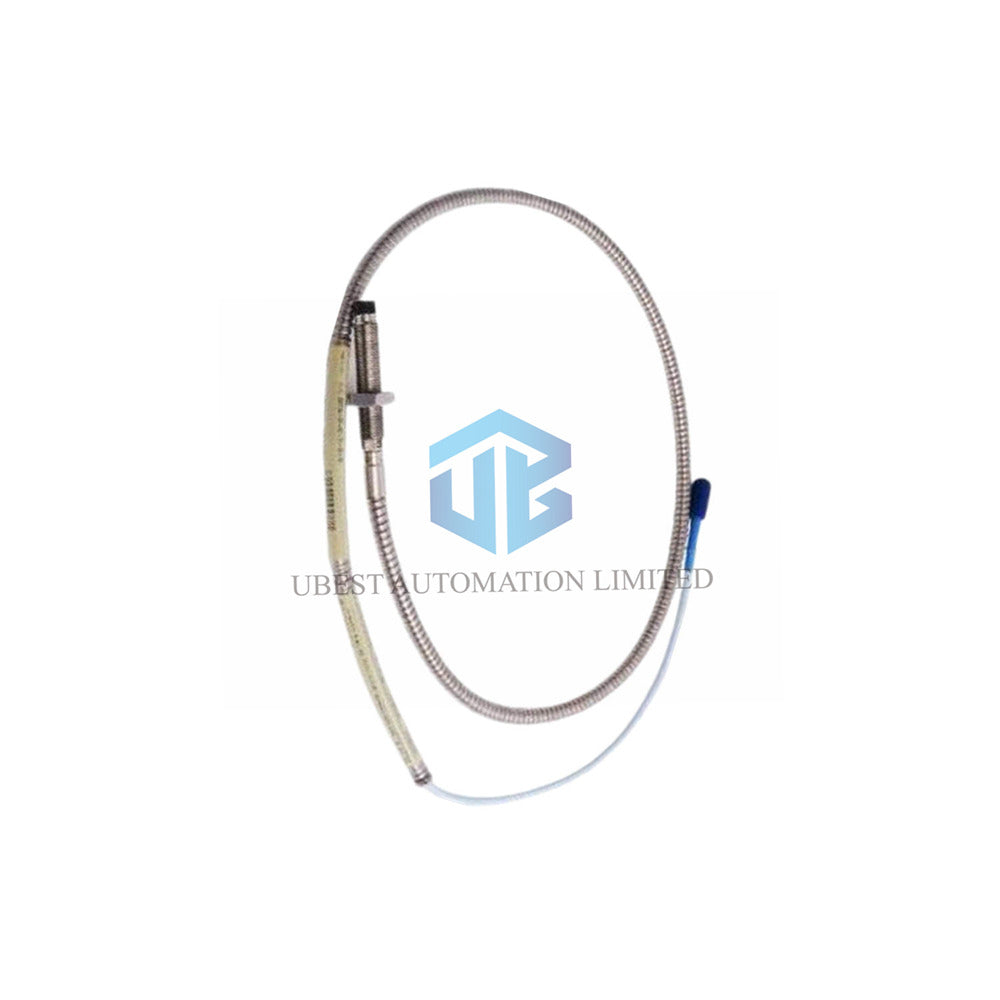

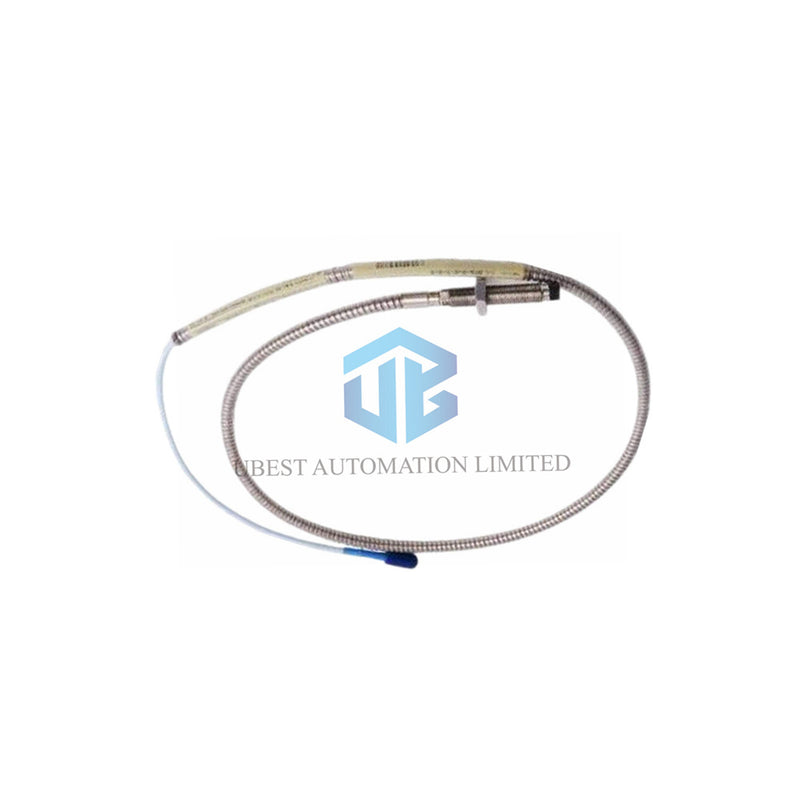

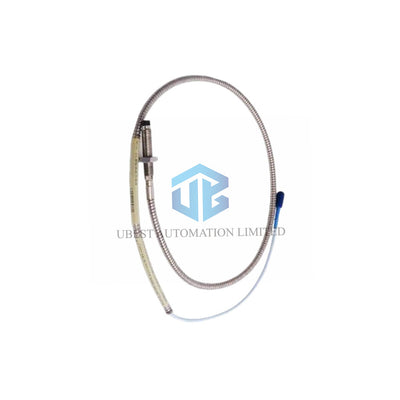

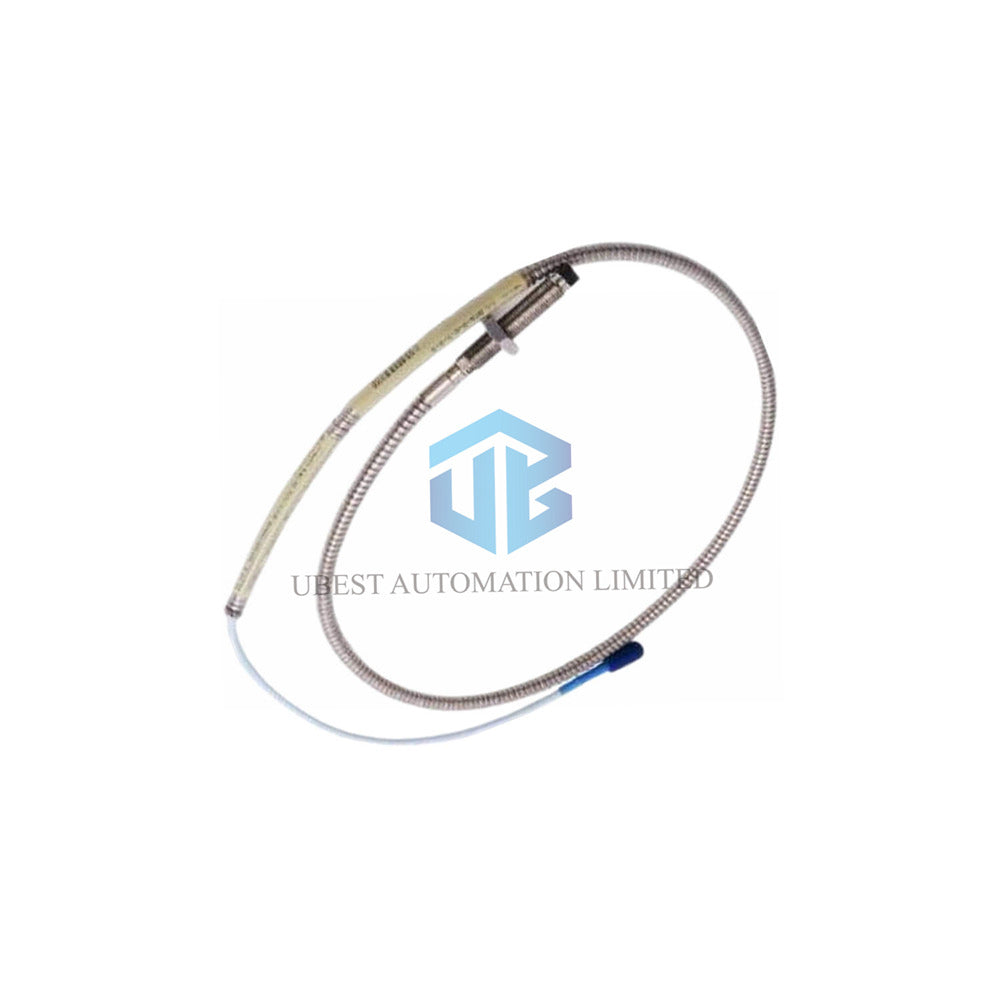

Bently Nevada 330174 5mm Ochranná sonda: 2-metrový kábel s CN schválením

Technické špecifikácie

• Výrobca: Bently Nevada
• Modelové číslo: 330174-00-04-20-02-CN

Úplné informácie o príponách

• Typ produktu: 3300 5mm sonda, závit M8 x 1, s ochranou
• Možnosť neuzavretého závitu (00): 0 mm
• Možnosť celkovej dĺžky puzdra (04): 40 mm
• Možnosť celkovej dĺžky (20): 2,0 metra (6,6 stopy)
• Možnosť konektora (02): Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel
• Možnosť schválenia agentúrou (CN): Špecifické pre krajinu

Elektrické a fyzikálne údaje

• Napájanie: Vyžaduje -17,5 Vdc až -26 Vdc pri maximálnej spotrebe 12 mA.
• Výstupný odpor: 50 Ω.
• DC odpor sondy: 7,88 ± 0,50 Ω (pre dĺžku 2,0 m).
• Materiál hrotu sondy: Polyfenylénsulfid (PPS).
• Materiál puzdra sondy: Nerezová oceľ AISI 304 (SST).
• Kábel sondy: 75 Ω triaxiálny, izolovaný FEP, dĺžka 2,0 m.
• Tažná pevnosť: 222 N (50 lbf) puzdro sondy k vodiču.
• Odporúčaný krútiaci moment: 5,1 N·m (45 in·lb) pre puzdro; 0,565 N·m (0,42 ft·lbf) pre konektor.
• Minimálny polomer ohybu kábla: 25,4 mm (1,0 palca).
• Hmotnosť: 0,323 kg.
• Teplotný rozsah: -35 °C až +177 °C (-31 °F až +351 °F).
• Limity zapojenia závitu: Maximálne 12 mm pre závit M8x1.

Často kladené otázky (FAQ)

• Otázka: Čo znamená schválenie CN pre 330174-00-04-20-02-CN?
  Odpoveď: Prípona CN označuje certifikácie špecifické pre krajinu, ktoré zabezpečujú súlad s miestnymi regulačnými požiadavkami vo vašom regióne.
• Otázka: Môžem použiť túto sondu s existujúcimi predlžovacími káblami 3300 XL?
  Odpoveď: Áno, 330174-00-04-20-02-CN sa priamo pripája k predlžovacím káblom Bently Nevada 3300 XL s konektormi ClickLoc.
• Otázka: Aká je maximálna dĺžka kábla systému?
  Odpoveď: Sonda má kábel dlhý 2,0 m a môžete pridať predlžovacie káble až do dĺžky 9 metrov, celkovo teda 11 metrov.
• Otázka: Aké nástroje potrebujem na správnu inštaláciu?
  Odpoveď: Potrebujete kľúč na závit M8 a momentový kľúč na dosiahnutie odporúčaného krútiaceho momentu 5,1 N·m na puzdre.
• Otázka: Ako overím, že sonda správne funguje?
  Odpoveď: Zmerajte DC odpor medzi stredným a vonkajším vodičom; mal by byť 7,88 ± 0,50 Ω pri 20 °C.
