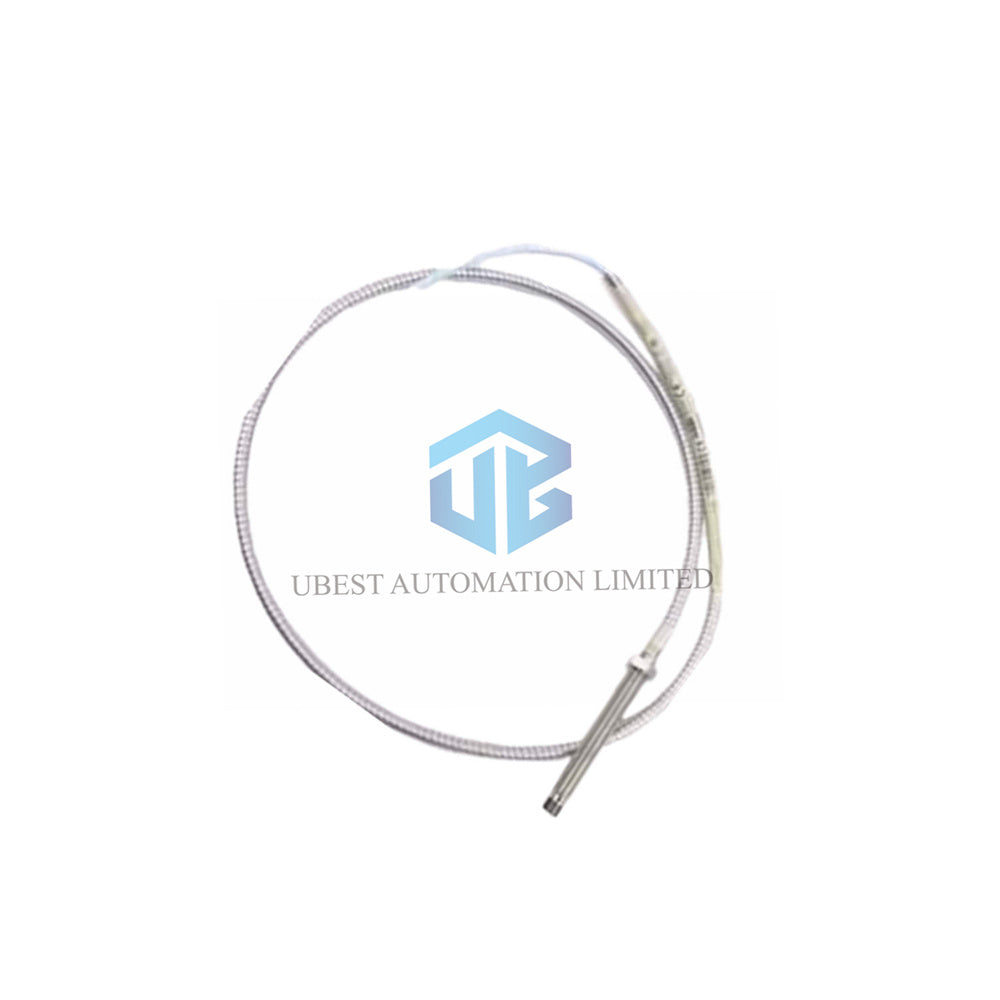

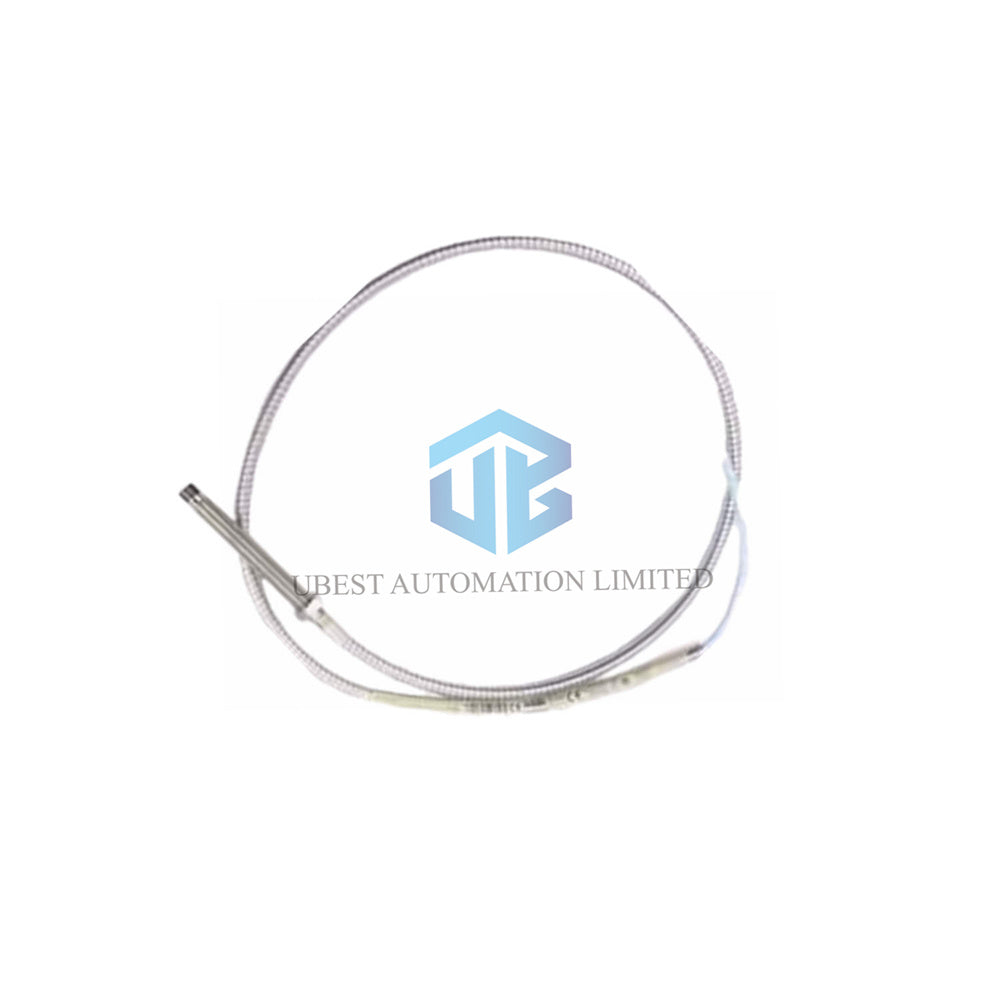

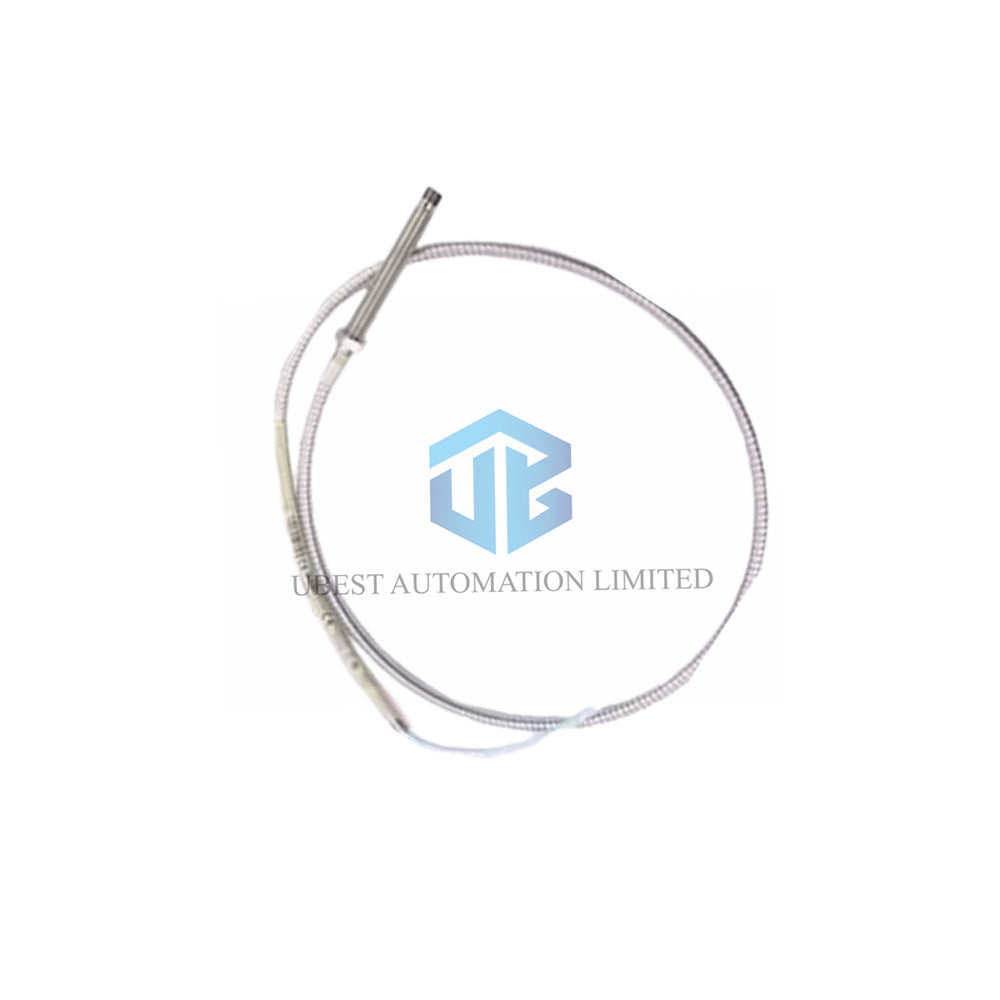

Bently Nevada 330174-00-08-05-02-05 5mm proximálna sonda: presný monitoring vibrácií

• Kompaktný 5mm dizajn s pancierovou konštrukciou pre odolnosť v náročných podmienkach.
• Široký prevádzkový teplotný rozsah od -35 °C do +177 °C (-31 °F až +351 °F).
• Miniatúrny koaxiálny konektor ClickLoc zabezpečuje pevné a spoľahlivé pripojenie.
• Hrot sondy z polyfenylénsulfidu (PPS) s puzdrom z nehrdzavejúcej ocele AISI 304.
• Viaceré schválenia agentúr (možnosť 05) pre globálnu súladnosť inštalácie.

Kľúčové vlastnosti a výhody

• Presné meranie: 330174-00-08-05-02-05 sa integruje so systémom 3300 XL pre bezkontaktný monitoring medzery a vibrácií.
• Pancierová odolnosť: Jej pancierový kábel (možnosť 05) odoláva opotrebeniu, čo ju robí ideálnou pre extrémne priemyselné aplikácie.
• Jednoduchá inštalácia: Závit M8 x 1 a odporúčaný krútiaci moment 5,1 N·m uľahčujú montáž.
• Globálna zhoda: Vďaka viacerým schváleniam táto 5mm proximálna sonda spĺňa medzinárodné bezpečnostné normy.
• Spoľahlivé pripojenie: Pozlátený konektor ClickLoc zachováva integritu signálu v prostredí s vysokými vibráciami.

Technické špecifikácie

• Výrobca: Bently Nevada
• Modelové číslo: 330174-00-08-05-02-05

Úplné informácie o príponách

• Typ produktu: 3300 5mm sonda, závit M8 x 1, s pancierom
• Možnosť neuzavretého závitu (00): 0 mm
• Možnosť celkovej dĺžky puzdra (08): 80 mm
• Možnosť celkovej dĺžky (05): 0,5 metra (1,6 stopy)
• Možnosť konektora (02): Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel
• Možnosť schválenia agentúrou (05): Viaceré schválenia

Elektrické a fyzikálne údaje

• Napájanie: Vyžaduje -17,5 Vdc až -26 Vdc pri maximálne 12 mA.
• Výstupný odpor: 50 Ω.
• DC odpor sondy: 7,45 ± 0,50 Ω (pre dĺžku 0,5 m).
• Materiál hrotu sondy: polyfenylénsulfid (PPS).
• Materiál puzdra sondy: nehrdzavejúca oceľ AISI 304 (SST).
• Kábel sondy: 75 Ω triaxiálny, izolovaný FEP, dĺžka 0,5 m.
• Tažná pevnosť: 222 N (50 lbf) medzi puzdrom sondy a vodičom.
• Odporúčaný krútiaci moment: 5,1 N·m (45 in·lb) pre puzdro; 0,565 N·m (0,42 ft·lbf) pre konektor.
• Minimálny polomer ohybu kábla: 25,4 mm (1,0 palca).
• Hmotnosť: 0,323 kg.
• Teplotný rozsah: -35 °C až +177 °C (-31 °F až +351 °F).
• Obmedzenia zapojenia závitu: Maximálne 12 mm pre závit M8x1.

Výkonové údaje (typické)

• Citlivosť: Menej ako 2 mV zmena na volt zmeny vstupného napätia.
• Vplyv magnetického poľa (60 Hz, 5m systém): Výstupné napätie v mil pp/gauss sa mení podľa medzery (napr. 0,0119 pri medzere 10 mil pre XL Proximitor).
• Teplotný rozsah (len sonda): K dispozícii viacero tried T (T1 až T5) podľa okolitej teploty.

Pokyny na inštaláciu

• Montáž: Použite závit M8 x 1 s maximálnym zasunutím 12 mm.
• Moment: Aplikujte 5,1 N·m (45 in·lb) na puzdro sondy; neprekračujte 7,3 N·m (65 in·lb).
• Konektor: Dotiahnite konektor ClickLoc na maximálne 0,565 N·m (0,42 ft·lbf).
• Káblovanie: Dodržujte minimálny polomer ohybu 25,4 mm (1,0 palca) pre kábel.
• Nastavenie medzery: Zvyčajne nastavené na 1,27 mm (50 mils) pre optimálny lineárny rozsah.

Informácie o balení

• 1 x Bently Nevada 330174-00-08-05-02-05 5mm proximity sonda s pancierom.
• Závodom inštalovaný mini koaxiálny konektor ClickLoc.
• Ochranné balenie pre bezpečnú prepravu.
• Doručenie cez FedEx, UPS alebo DHL (k dispozícii expresné možnosti).

Často kladené otázky (FAQ)

• P: Aký je rozdiel medzi 330174-00-08-05-02-05 a štandardné sondy?
  O: Tento model obsahuje pancierový kábel (možnosť 05) a viacero schválení agentúr pre náročné prostredia.
• P: Môžem použiť túto sondu so súčasnými systémami 3300 XL?
  O: Áno, 330174-00-08-05-02-05 je plne kompatibilná s Bently Nevada 3300 XL Proximitormi a predlžovacími káblami.
• P: Aká je maximálna dĺžka kábla pre túto sondu?
  O: Sonda má integrovaný kábel dlhý 0,5 m, ale pripája sa k štandardným predlžovacím káblom až do 9 metrov.
• P: Aké nástroje potrebujem na inštaláciu?
  O: Potrebujete kľúč na závit M8 a momentový kľúč na správne dotiahnutie puzdra a konektora.
• P: Ako overím, že sonda funguje správne?
  O: Zmerajte DC odpor medzi stredným a vonkajším vodičom; mal by byť 7,45 ± 0,50 Ω.

Pre originálne diely Bently Nevada ako 3300 5mm Proximity Probes dôverujte Ubest Automation. Máme na sklade široký sortiment 5mm Proximity Probes pre rýchle dodanie.
