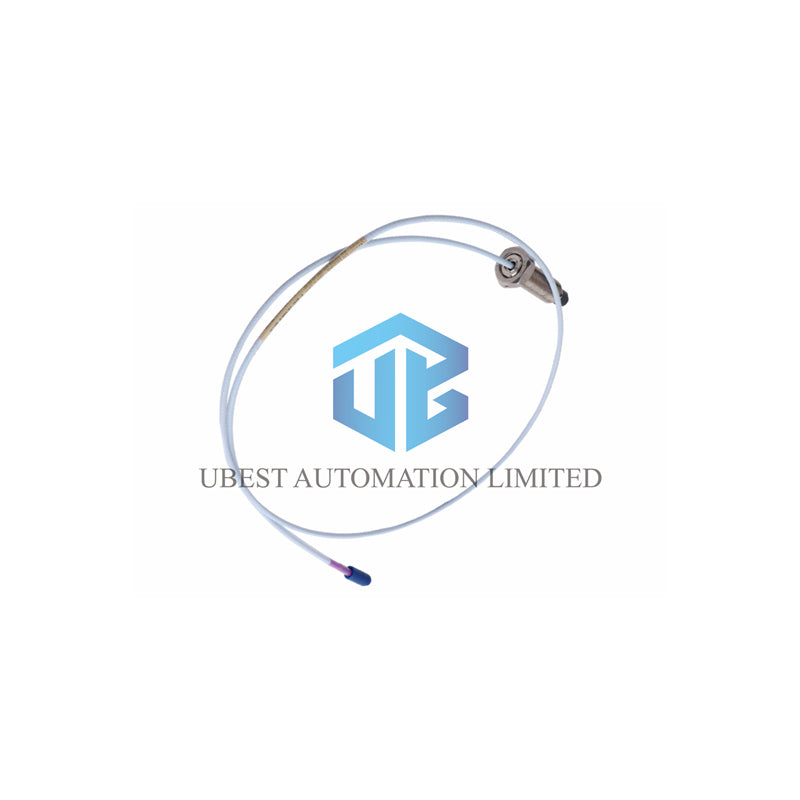

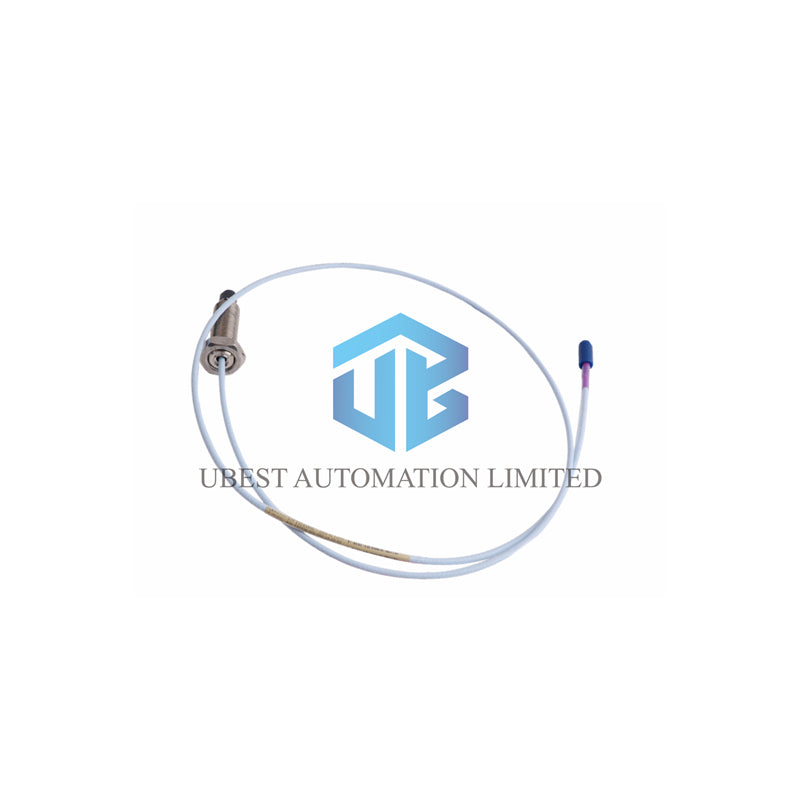

Bently Nevada 3300 XL 11 mm Sonda: Vysokovýkonné snímanie blízkosti

Technické špecifikácie

• Značka a model: Bently Nevada, 330709-050-120-10-02-00 (3300 XL 11mm Sonda).
• Informácie o príponách (stromová štruktúra):
  • 330709 = 3300 XL 11 mm Sonda, závit M16 x 1,5, bez panciera.
  • Možnosť neuzavretého dĺžky (050) = 50 mm.
  • Možnosť celkovej dĺžky púzdra (120) = 120 mm.
  • Možnosť celkovej dĺžky (10) = 1,0 meter (3,3 stopy).
  • Možnosť konektora a kábla (02) = Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel.
  • Možnosť schválenia agentúrou (00) = Nie je vyžadované.
• DC odpor (RPROBE): 5,9 ± 0,5 ohmov (stredný vodič k vonkajšiemu vodiču).
• Materiál hrotu sondy: Polyfenylénsulfid (PPS).
• Materiál púzdra sondy: Nerezová oceľ AISI 304 (SST).
• Špecifikácia kábla: 75 Ω triaxiálny, izolovaný FEP. Dostupné dĺžky: 1, 5 alebo 9 metrov.
• Teplotný rozsah (prevádzka a skladovanie): -52°C až +177°C (-62°F až +351°F). Upozornenie: Expozícia sondy pod -34°C (30°F) môže poškodiť tlakové tesnenie.
• Iba teplota skladovania: -52°C až +105°C (-62°F až +221°F).
• Relatívna vlhkosť: 100 % kondenzujúca (neponorná). Testované podľa IEC 68-2-3 vlhkosť a teplo.
• Krútiaci moment púzdra sondy (M16x1,5): Maximálny 63,3 N•m (560 in•lb). Odporúčaný 21,1 N•m (187 in•lb).
• Krútiaci moment konektora: Dotiahnutie prstom. Maximálny 0,565 N•m (5 in•lb).
• Minimálny polomer ohybu: 25,4 mm (1,0 in) s alebo bez SST panciera.
• Maximálne zapojenie závitu: 24 mm pre závit M16x1,5.
• Tlakové tesnenie: Dizajn s O-krúžkom Viton. Sondy nie sú pred odoslaním tlakovo testované.

Účinky magnetického poľa 60 Hz (systém 5 metrov)

• Pri medzere 0,5 mm (20 mil): 0,001 mV pp/gauss.
• Pri medzere 2,5 mm (100 mil): 0,009 mV pp/gauss.
• Pri medzere 4,6 mm (180 mil): 0,027 mV pp/gauss.

Často kladené otázky (FAQ)

• Otázka: Môže táto sonda pracovať vo vysokých magnetických poliach?
  Odpoveď: Áno. 3300 XL 11 mm Sonda vykazuje veľmi nízky výstup z 60 Hz polí. Pri medzere 2,5 mm produkuje len 0,009 mV pp/gauss.
• Otázka: Čo sa stane pod -34°C?
  Odpoveď: Teploty pod -34°C (30°F) môžu spôsobiť predčasné zlyhanie tlakového tesnenia Viton. Prosím, dodržujte odporúčaný rozsah.
• Otázka: Je sonda tlakovo testovaná pred odoslaním?
  Odpoveď: Nie. Bently Nevada neprevádza tlakové testy sond pred odoslaním. Pre špeciálne testovanie kontaktujte Ubest Automation.
• Otázka: Aký konektor používa model 330709-050-120-10-02-00?
  Odpoveď: Tento model obsahuje miniatúrny koaxiálny konektor ClickLoc so štandardným káblom.
• Otázka: Môžem túto sondu ponoriť?
  Odpoveď: Nie. Sonda zvláda 100 % kondenzujúcu vlhkosť, ale nie je ponorná. Chráňte všetky konektory pred priamou vodou.
