Popis

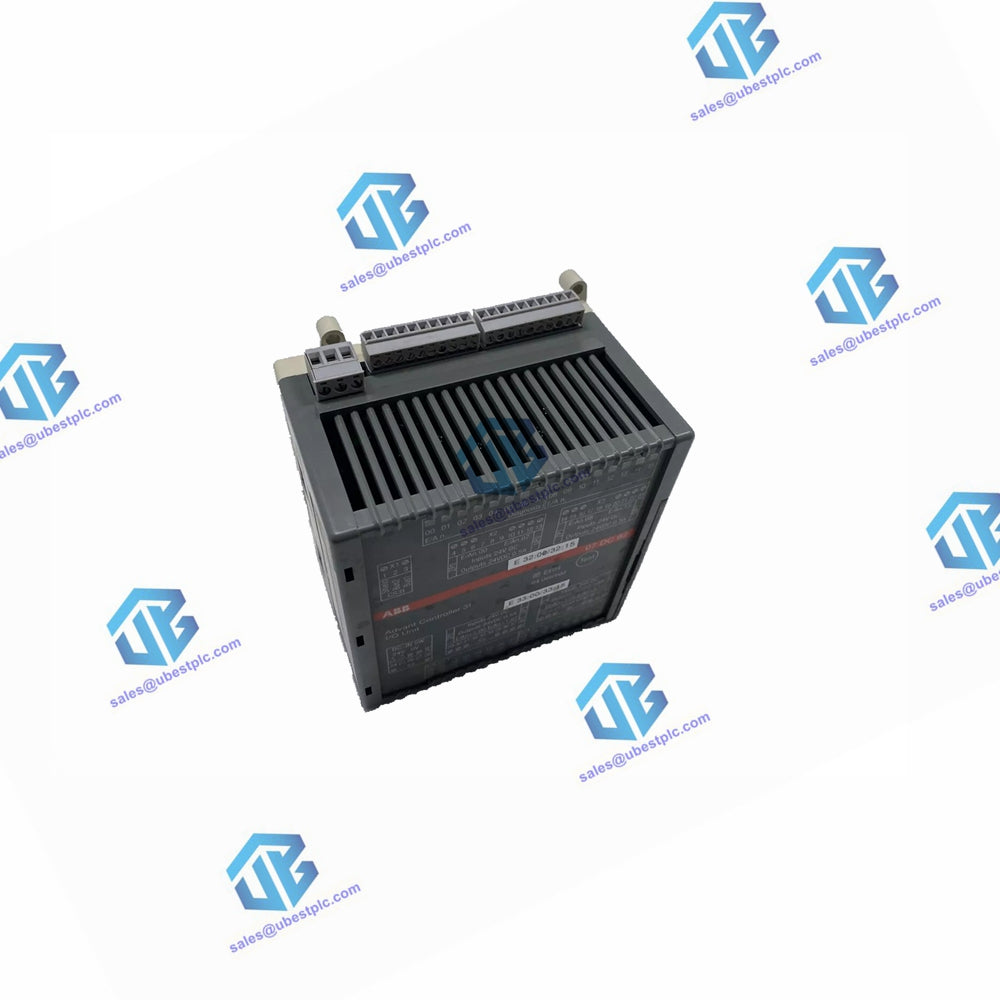

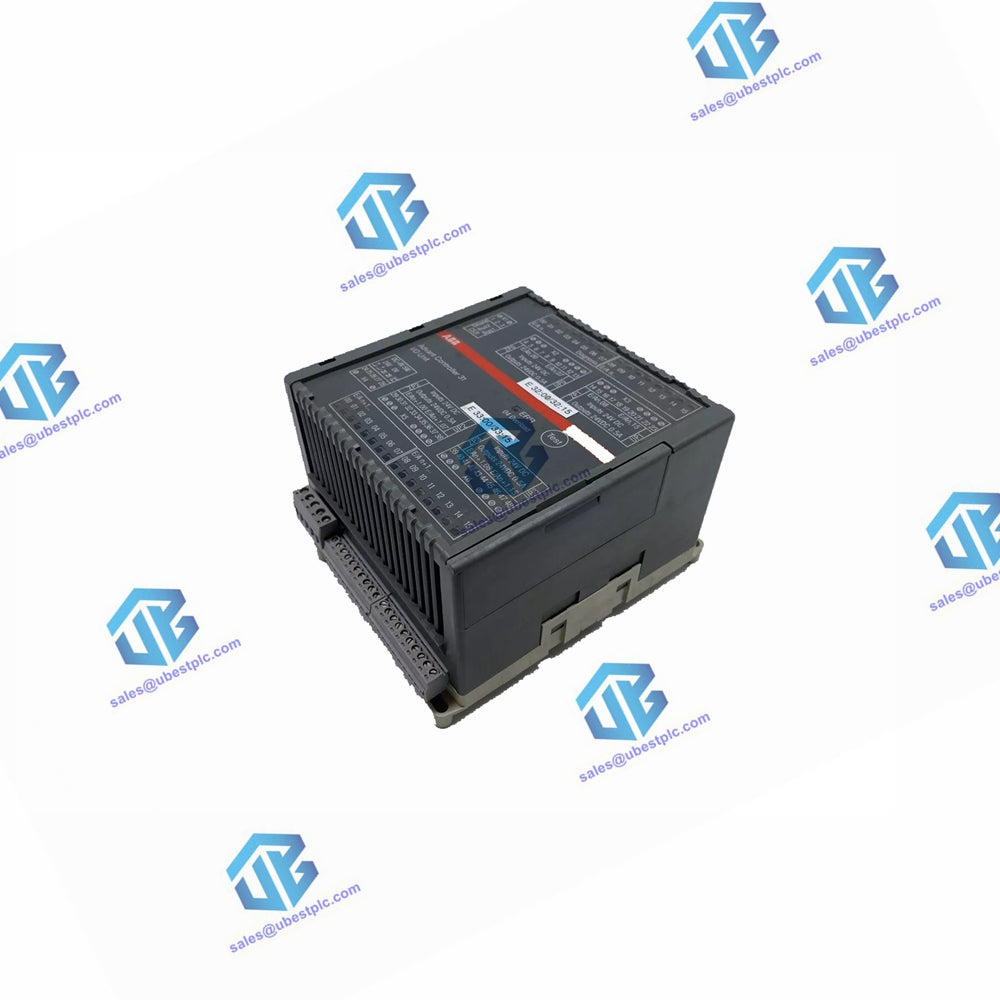

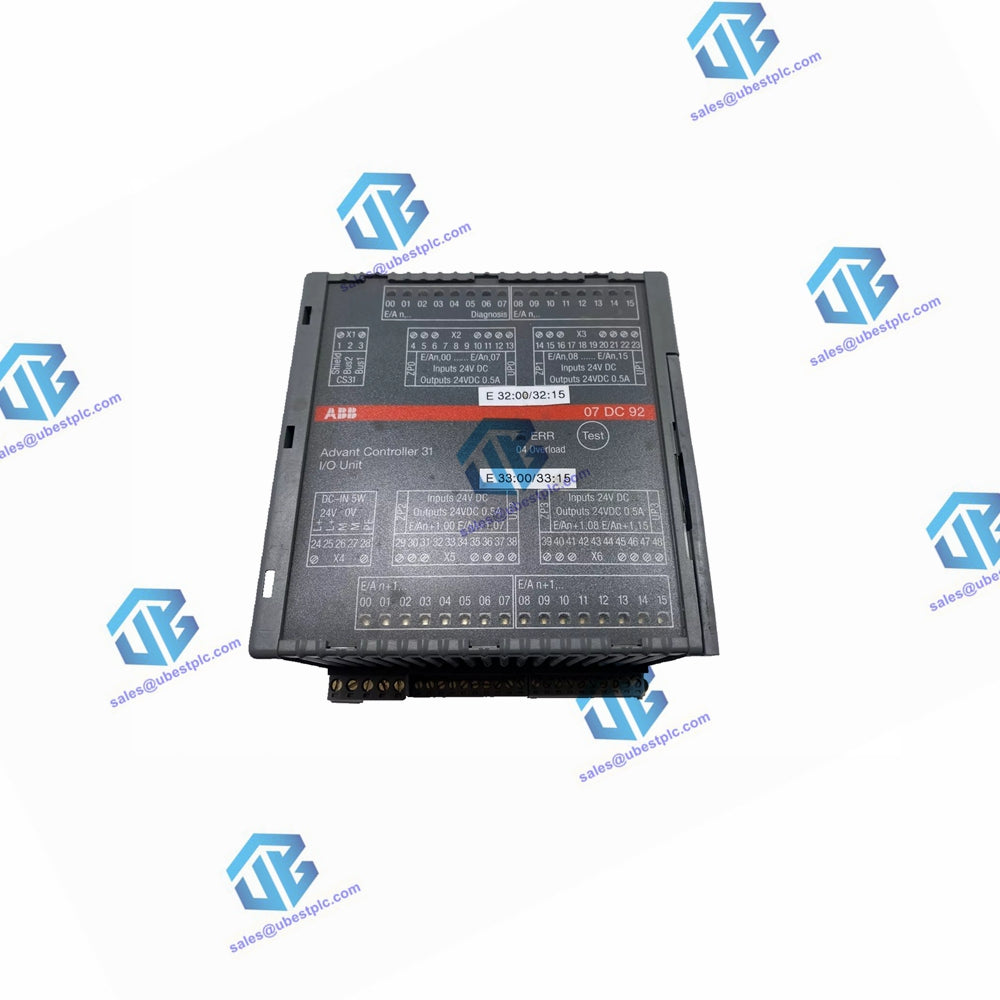

ABB 07DC92 je digitálny vstupno/výstupný modul navrhnutý na použitie ako vzdialený modul na systémovej zbernici CS31. Obsahuje 32 konfigurovateľných vstupov/výstupov, každý pracujúci na 24V DC, a je organizovaný do 4 elektricky izolovaných skupín. Tieto skupiny môžu byť prístupné individuálne ako vstupy, výstupy alebo opätovne čitateľné výstupy (kombinovaný vstup/výstup). Modul má tranzistorové výstupy s nominálnym zaťažením 0,5 A, chránené proti preťaženiu a skratu. Modul zaberá dve digitálne adresy pre vstupy a výstupy na systémovej zbernici CS31 a môže byť v prípade potreby nakonfigurovaný výlučne ako výstupný modul.

Funkcie

• Konfigurovateľné I/O kanály: 32 kanálov, ktoré môžu byť individuálne nakonfigurované ako vstupy, výstupy alebo opätovne čitateľné výstupy.
• Tranzistorové výstupy: Výstupy s nominálnym zaťažením 0,5 A, chránené proti preťaženiu a skratu.
• Elektrická izolácia: Každá zo 4 I/O skupín je elektricky izolovaná od ostatných a od zvyšku jednotky.
• Rozhranie systémovej zbernice CS31: Zabezpečuje spoľahlivú komunikáciu v rámci systému.
• Diagnostické funkcie: Poskytuje komplexné diagnostické schopnosti (pozri "Diagnostika a zobrazenia").
• LED indikátory: 32 žltých LED indikujú stav signálu konfigurovateľných vstupov a výstupov, s ďalšou červenou LED pre chybové hlásenia.
• Jednoduchá konfigurácia: Modul je možné nakonfigurovať pomocou kódovacieho prepínača umiestneného pod posuvným krytom na pravej strane krytu.

Technické údaje

• Prevádzková teplota: 0...55 °C
• Napájacie napätie: 24 V DC
• Signálne napätie pre I/O: 24 V DC
• Spotreba prúdu bez zaťaženia: Max. 0,15 A
• Menovité zaťaženie pre napájacie svorky: Max. 4,0 A
• Výkonové straty (výstupy bez zaťaženia): Max. 5 W
• Výkonové straty (výstupy pod zaťažením): Max. 10 W
• Ochrana proti opačnej polarite: Áno
• Prierez vodiča:
  • Napájanie: Max. 2,5 mm²
  • Systémová zbernica CS31: Max. 2,5 mm²
  • Signálne svorky: Max. 1,5 mm²
  • Napájanie I/O skupiny: Max. 1,5 mm²
• Počet konfigurovateľných I/O: 32
• Elektrická izolácia:
  • Systémová zbernica CS31 od zvyšku jednotky
  • Každá I/O skupina od ostatných skupín a zvyšku jednotky
• Napájanie I/O skupiny: Každá skupina je napájaná individuálne.
• Rozhranie: 1 rozhranie systémovej zbernice CS31
• Nastavenie adresy: Kódovací prepínač pod pravým krytom púzdra
• Diagnostika: Pozri kapitolu "Diagnostika a zobrazenia"
• Prevádzkové a chybové zobrazenia: Spolu 33 LED

Rozmery a hmotnosť

• Rozmery: 140X120X85mm
• Hmotnosť: Približne 0,6 kg (1,32 lbs)

Digitálny vstupno/výstupný modul ABB 07DC92 ponúka flexibilnú konfiguráciu, robustný výkon a spoľahlivú diagnostiku, čo z neho robí nevyhnutnú súčasť priemyselných automatizačných systémov.
