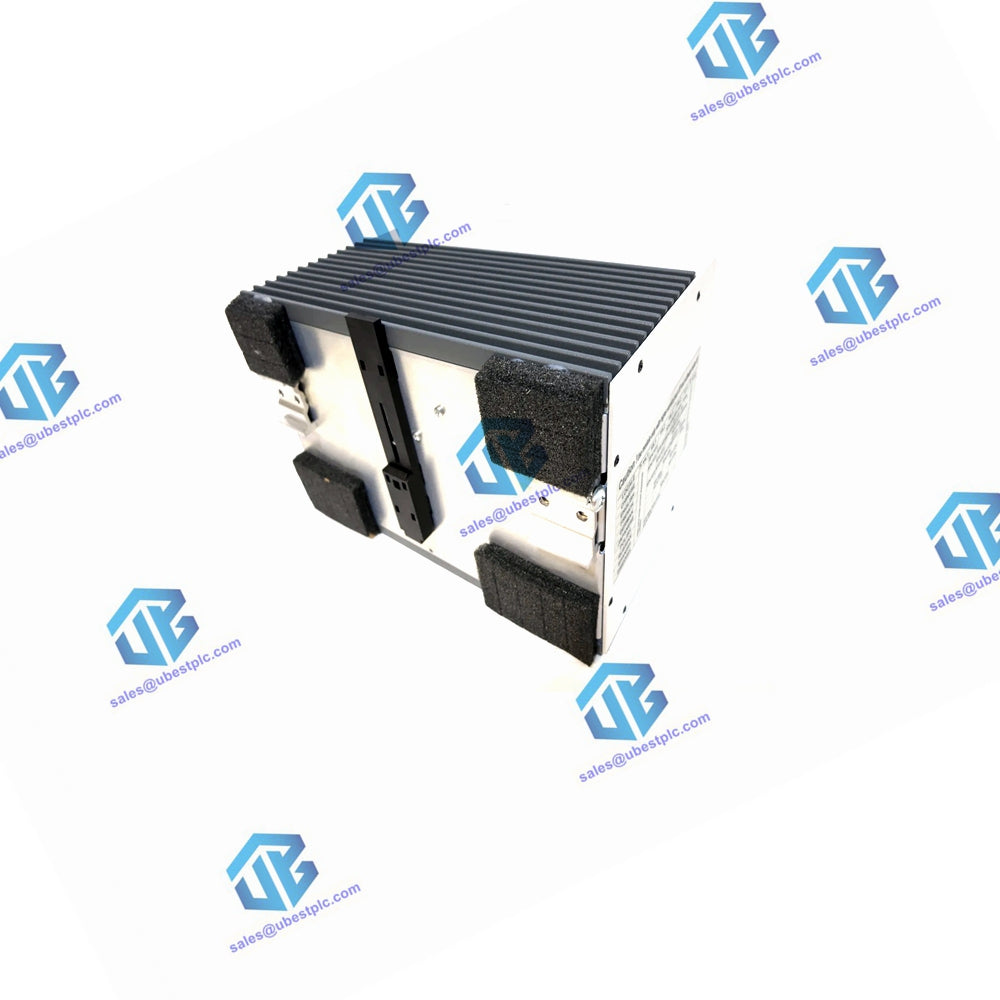

Funkcie

• Super skalárny RISC mikroprocesor (až do 150 MIPS)
• 16 K interná CPU cache RAM
• RAM pamäť s detekciou a korekciou chýb
  • PM 802F: 4 MB statická
  • PM 803F: 16 MB synchronná dynamická
• Flash-EPROM
  • PM 802F: 4 MB, 32-bitové slová
  • PM 803F: 8 MB, 32-bitové slová
• EEPROM, sériová, 16 Kbit
• Monitorovanie teploty vo vnútri zariadenia
• Watchdog

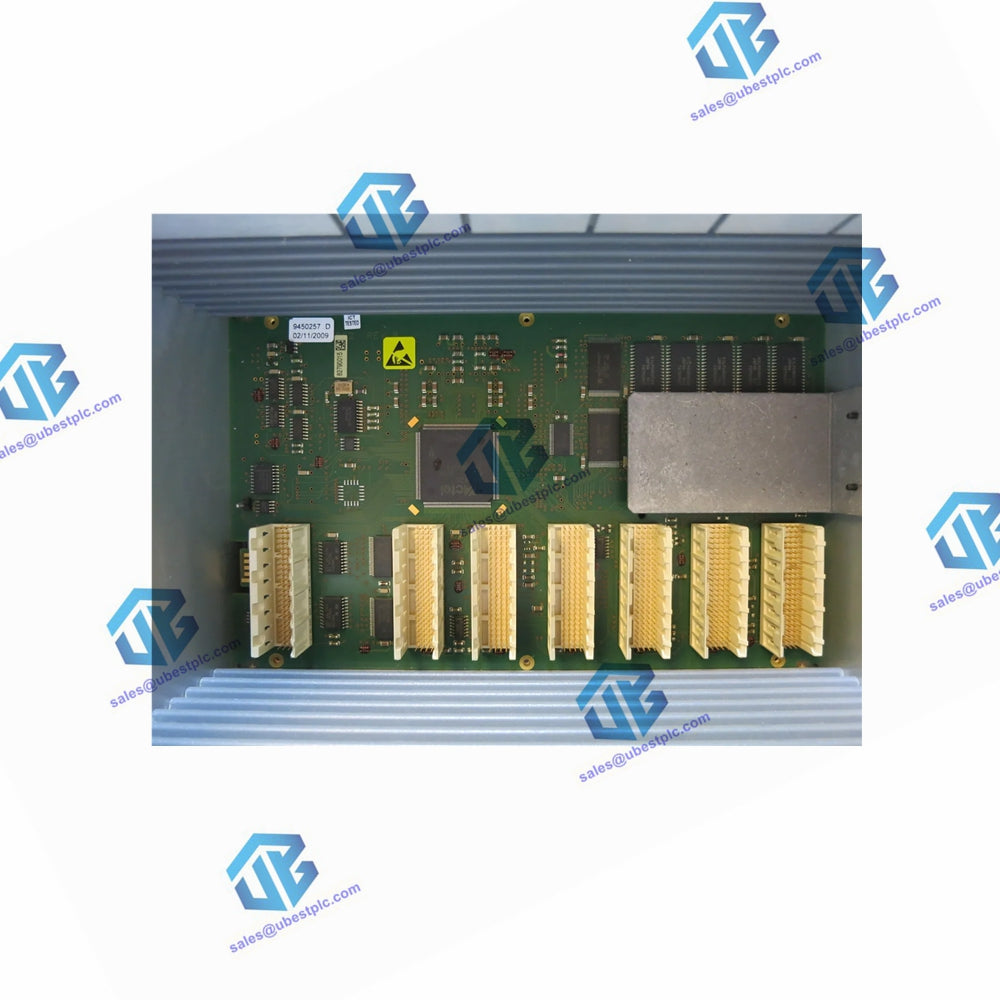

• 4 sloty pre fieldbus moduly
• 2 sloty pre Ethernet komunikačné moduly, 32-bitová dátová zbernica, 100 MB/s
• Záložné batérie vrátane watchdog batérie

Popis

Základná jednotka, PM 802F a PM 803F, cyklicky skenuje signály zo senzorov fieldbus cez príslušné fieldbus moduly, spracováva tieto signály podľa aplikačných programov nainštalovaných používateľom a posiela príslušné signály k fieldbus akčným členom cez fieldbus moduly. Redundanciu riadiacej jednotky je možné dosiahnuť inštaláciou dvoch AC 800F. Na zabezpečenie rýchleho a plynulého prevzatia sekundárnym AC 800F v prípade zlyhania primárneho AC 800F slúži vyhradené redundantné komunikačné prepojenie cez druhý Ethernet modul, ktoré zabezpečuje, že obe jednotky AC 800F sú vždy synchronizované. Všetky vstupy a výstupy sú navrhnuté na podporu redundantnej prevádzky. Komunikácia dát medzi AC 800F, procesom a operačnými stanicami prebieha cez Ethernet systémovú zbernicu na prvom Ethernet module. Výmena dát s inžinierskou stanicou sa tiež vykonáva cez systémovú zbernicu. Komunikácia s inžinierskou stanicou môže zahŕňať sťahovanie nových alebo aktualizovaných konfiguračných súborov do procesných staníc alebo spätné hlásenie informácií o pripojených moduloch. Pri inštalácii alebo výmene fieldbus modulov sa požadované konfiguračné informácie automaticky aktualizujú. Konfiguračné a reálne časové procesné dáta sú uložené v RAM. Na zabezpečenie týchto dát v prípade výpadku napájania je napájanie RAM zálohované batériami umiestnenými buď na Ethernet moduloch alebo na batériových moduloch. PM 803F má viac pamäte ako PM 802F a je preto schopný spracovať väčšie projekty. Vďaka zväčšenej veľkosti pamäte a odlišnej technológii sa znížili doby vyrovnávacej pamäte.

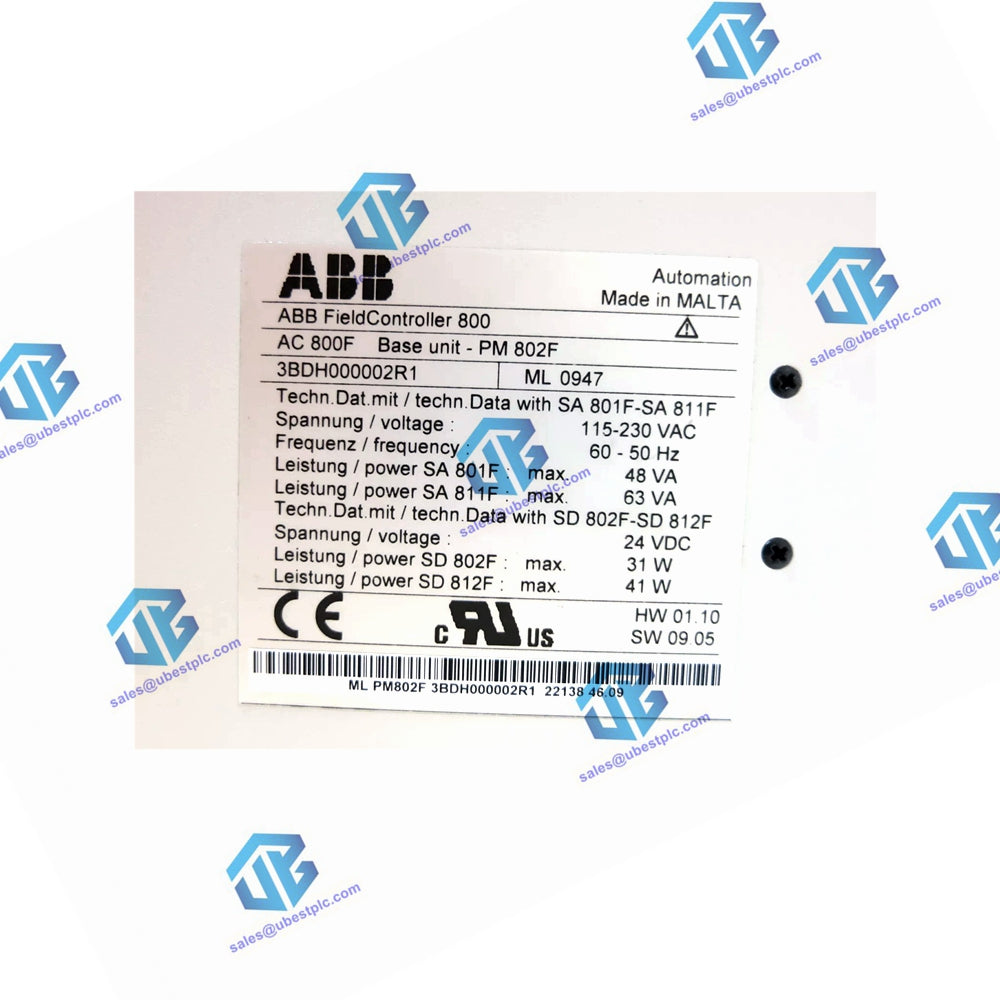

Technické údaje

• CPU: Intel 80960HT25/75
  • 32-bitový RISC Super Scalar procesor
  • Až 150 MIPS
• RAM:
  • PM 802F: 4 MB statická pamäť na čítanie/zápis, záložné batérie
  • PM 803F: 16 MB synchronná dynamická pamäť na čítanie/zápis, záložné batérie
• Čas cyklu skenovania I/O: Voliteľný konfiguráciou. Závisí od schopností modulu fieldbus
• Doba spracovania pre 1000 inštrukcií:
  • < 1,0 ms pre binárne a 16-bitové aritmetické inštrukcie
  • < 2 ms pre aritmetické inštrukcie s pevným desatinným miestom
  • < 1,5 ms pre 32-bitové aritmetické inštrukcie
• Spotreba energie:
  • Iba základná jednotka:
    • PM 802F: max. 6,3 W
    • PM 803F: max. 7,8 W
  • V závislosti od využitia CPU a doby cyklu
• Napájanie:
  • PM 802F:
    • 115 - 230 V AC: SA 801F
    • 2 x 24 V DC: SD 802F
  • PM 803F:
    • 115 - 230 V AC: SA 811F
    • 2 x 24 V DC: SD 812F
  • Max. výkon: pozri moduly napájania
• Hmotnosť:
  • PM 802F: 1,6 kg

• Rozmery:
  • Šírka: 239 mm (9,4 palca)
  • Výška: 202 mm (8 palcov)
  • Hĺbka: 164 mm (6,5 palca)
